Нижегородский Государственный Технический Университет им.
Интерфейсы периферийных устройств.
Лабораторная работа №2.
ПРОГРАММИРУЕМЫЙ АДАПТЕР ПОСЛЕДОВАТЕЛЬНОГО ОБМЕНА КР580ВВ51
Выполнили:
Студенты гр. 10-В-2
Принял:
Нижний Новгород
2013
Цель работы:
Изучить структуру, программирование, работу в разных режимах и подключение к шинам микро-эвм контроллера КР580ВВ51.
Задание:
Организовать схему и программу обмена между приемником и передатчиком последовательности из 5 слов разрядностью 6 бит с 2-мя стоповыми битами, с битом контроля по четности. Режим обслуживания по прерыванию от приемника, режим асинхронный. Скорость передачи 9,6 Кбод

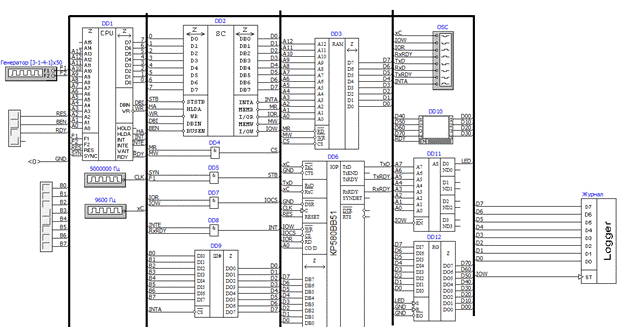

Схема для исследований приведена на Рис.1.
В ходе выполнения лабораторной работы были произведены следующие эксперименты.
Первый вариант программы: передача одного слова данных. (Была произведена успешно)
lxi sp, 300h
mvi b, 0A5h
mvi a, 0F5h ;запись инструкции режима
out 01h
mvi a, 05h ;запись слова приказа
out 01h
mov a, b
out 04h ;вывод на дисплей
out 00h ;передача МС 51А
ei
:m
nop
jmp m
skip 20h ;ПП обработки прерывания
in 00h ;считать принятый байт
out 04h ;вывести его на экран
ei
ret ;возврат из ПП прерывания
Временная диаграмма.
Журнал:
Передача одного слова, длиной 6 бит была произведена успешно.
Блок-схема:
Второй вариант программы: передача массива данных.
Листинг:
lxi sp, 300h
:m2
mvi a, 0F5h ;запись инструкции режима
out 01h
mvi a, 05h ;запись слова приказа
out 01h
lxi h, m1
mov a, m
out 04h ;вывод на дисплей
out 00h ;передача МС 51А
:metka
ei
mov a, m
nop
cpi 0ffh
jnz metka
jmp m2
skip 20h ;ПП обработки прерывания
in 00h ;считать принятый байт
out 04h ;вывести его на экран
inr l
mov a, m
out 00h;
mov a, l
ei
ret ;возврат из ПП прерывания
:mass
m1 db 0a5h, 0b5h, 0c5h, 0d5h, 0e5h, 0ffh ; массив исходных данных
Временная диаграмма.
В ходе работы была выявлена следующая проблема:
Запись второго и последующих слов в передатчик не происходила. Вследствие этого на выходе передатчика формировалась одна и та же диаграмма о передачи первого загруженного слова.
Журнал:
Для решения возникшей проблемы пришлось производить программный сброс контроллера последовательно обмена КР580ВВ51, и заново производить инициализацию перед передачей каждого слова (см. третий вариант программы).
Третий вариант программы (успешная реализация).
Листинг:
lxi sp, 300h
:m2
mvi a, 0F5h ;запись инструкции режима
out 01h
mvi a, 05h ;запись слова приказа
out 01h
lxi h, m1
mov a, m
out 04h ;вывод на дисплей
out 00h ;передача МС 51А
:metka
ei
nop
cpi 0ffh
jnz metka
jmp m2
skip 20h ;ПП обработки прерывания
in 00h ;считать принятый байт
out 04h ;вывести его на экран
mvi a, 45h ;запись слова приказа
out 01h
mvi a, 0F5h ;запись инструкции режима
out 01h
mvi a, 05h ;запись слова приказа
out 01h
inr l
mov a, m
out 00h
out 04h
ret ;возврат из ПП прерывания
:mass
m1 db 0a5h, 0b5h, 0c5h, 0d5h, 0e5h, 0ffh ; массив исходных данных
Блок-схема:
|
|
|
|
|
|
да
нет
Осциллограмма:

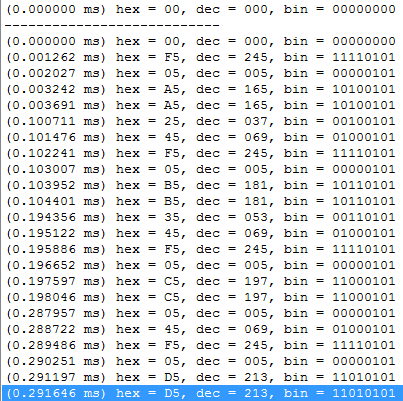

Журнал:
Для того, чтобы решить возникшую перед нами проблему, был произведен программный сброс контроллера, и заново произведена инициализация перед передачей каждого слова.
