Перегородки на металлическом каркасе

РЕШЕНИЯ

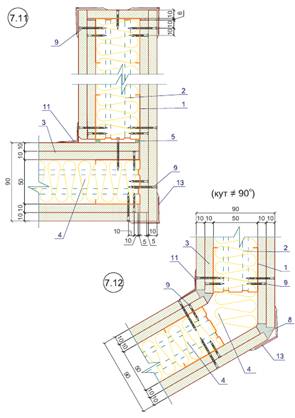

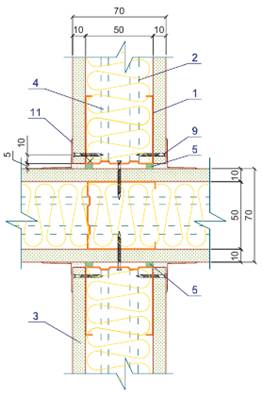

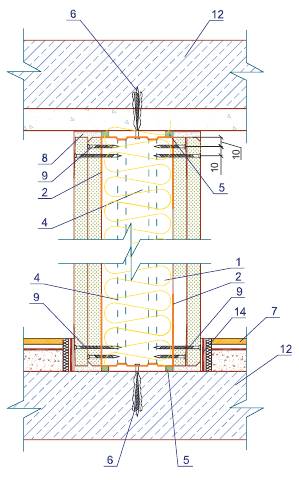

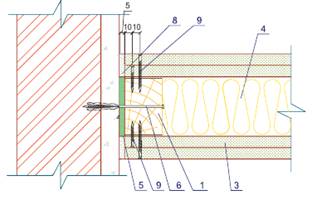

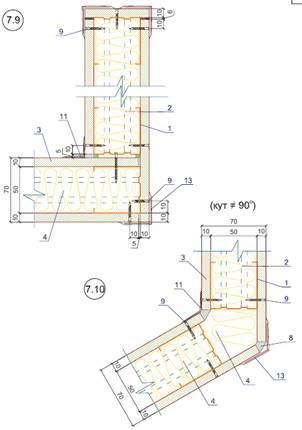

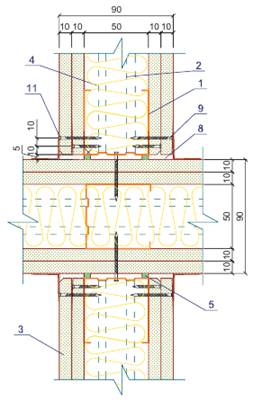

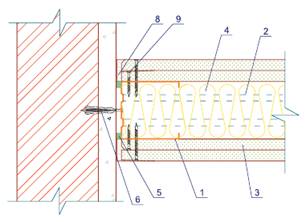

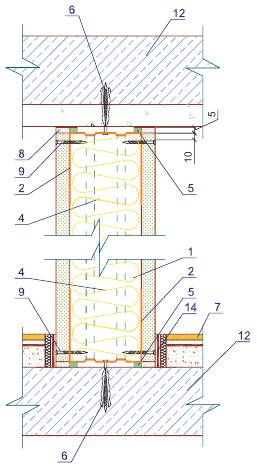

Перегородки на металлическом каркасе.

№ поз.	Название	№ поз.	Название
1	Стальной стоечный профилированный каркас ПС	8	Шпаклевка
2	Стальной направляющий профилированный каркас ПН	9	Самонарезной винт
3	Гипсокартонные плиты	10	Грунтовка
4	Тепло-звукоизоляция согласно п.1.2.	11	Угловая армирующая полоса и шпаклевка
5	Полоса уплотнительная	12	Межэтажная плита перекрытия
6	Дюбель	13	Армирующий защитный уголок с последующей шпаклевкой
7	Покрытие пола	14	Полоса кромковая

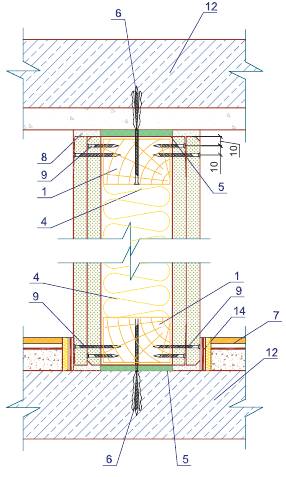

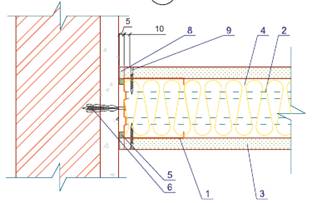

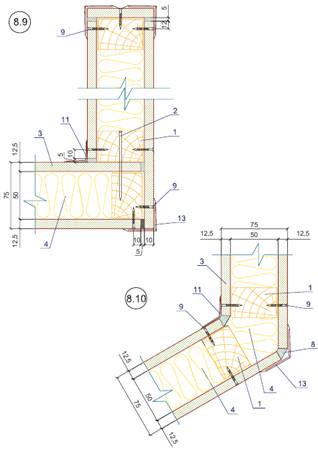

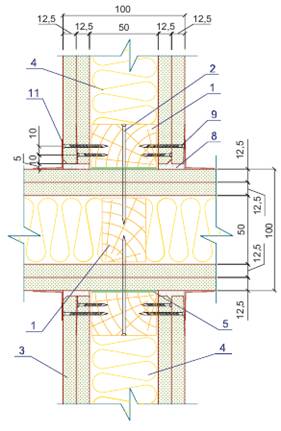

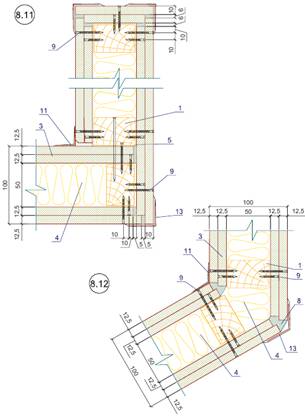

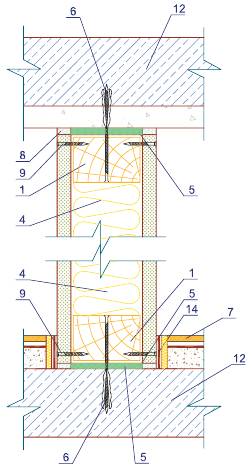

Перегородки на деревянном каркасе.

№ поз.	Название	№ поз.	Название
1	Деревянный брусок	8	Шпаклевка на гипсовой основе
2	Гвоздь оцинкованный, шаг 500мм	9	Самонарезной винт
3	Гипсокартонные или гипсоволокнистые плиты	10	Шпаклевка по армирующей полосе
4	Тепло-звукоизоляция согласно п.1.2.	11	Угловая армирующая полоса и шпаклевка
5	Полоса уплотнительная	12	Межэтажная плита перекрытия
6	Винт с пластмассовым дюбелем, шаг 500мм	13	Армирующий защитный уголок с последующей шпаклевкой
7	Покрытие пола	14	Полоса кромковая

Рекомендации по конструированию перегородок

1.1.Перегородки представляют собой конструкцию, которая состоит из металлического или деревянного каркаса, теплоизоляционного слоя и обшивки из гипсокартонных плит прикрепленных к каркасу саморезами.

1.2. В качестве звукоизоляции используются стекловолокнистые плиты «Акустическая перегородка».

1.3. В качестве металлического каркаса используются оцинкованные профиля стандартной длины 2750, 3000, 4000 и 4500мм. Металлический каркас состоит из стоечных профилей ПС 50/50, ПС 75/75 или ПС 100/50 и направляющих профилей ПН 50/40, ПН 75/40 и ПН 100/40.

1.4. Стойки и направляющие деревянного каркаса изготовляются из брусков сечением соответственно 60х50мм и 60х40мм, изготовленных из хвойных пород древесины не ниже 2-го сорта в соответствии с ГОСТ 8486-86. Бруски каркаса должны быть обработаны антипиренами и антисептиками в соответствии с требованиями СНиП 3.03.01-87. Влажность древесины не должна превышать 12±3%.

1.5. Крепление направляющих металлических профилей и деревянных брусков каркасов к полу и потолку, а также стоек, что примыкают к стене или колоннам, необходимо выполнять дюбелями, которые размещаются с шагом не более 1000мм, но не менее 3 креплений на один профиль (брусок).

1.6. Каркасно-обшивную перегородку необходимо устанавливать не на пол, а непосредственно на несущую плиту перекрытия через уплотнительные прокладки. При этом, между полом (который состоит из армированной стяжки и чистого покрытия) и перегородкой должен быть установлен упругий звукоизоляционный вкладыш толщиной 15-20мм, вырезанный, например, из жестких минеральных плит плотностью 75-100 кг/м³. Этот звукоизоляционный вкладыш должен быть установлен по всему периметру данного помещения так, чтобы пол не имел жестких связей с вертикальным ограждением.

1.7. При устройстве узла примыкания перегородки к стене, гипсокартонные плиты не доводят до плиты перекрытия на 10-15мм, а оставленный зазор (промежуток) тщательно заполняют герметиком.

1.8. Стоечные профиля (ПС) каркаса устанавливают между верхним и нижним направляющими профилями (ПН) с шагом 600мм.

1.9. Гипсокартонные плиты перегородок необходимо закреплять к стойкам каркаса через упругие прокладки толщиной 3-5мм из мягкой резины, пористого полиэтилена и т. д.

1.10. Все стыки между отдельными гипсокартонными плитами необходимо тщательно герметизировать, например, заделать гипсовыми шпаклевками. В случае, когда устанавливаются несколько слоев гипсокартонных плит с той или иной стороны каркаса, стыки соседних слоев не должны совпадать между собой. При этом следующий слой гипсокартонной обшивки укладывают только после тщательной герметизации швов предыдущего слоя.

1.11. Возможные горизонтальные швы листов смещают относительно друг друга по высоте минимум на 400мм. При устройстве однослойной перегородки стыки между листами должны попадать на горизонтальный гнущийся металлический профиль, установленный дополнительно.

1.12. Для надежной герметизации стыков необходимо на торцевых кромках листов, которые стыкуются, снять фаску под шпаклевку.

1.13. Звукопоглощающие маты (плиты) должны быть надежно закреплены в промежутке между обшивками так, чтобы исключалась возможность их проседания в процессе эксплуатации. При проседании матов (плит) резко ухудшается звукоизоляция.

1.14. При монтаже перегородок должны быть исключены все возможные щели и сквозные отверстия, связи между независимыми каркасами, а также необходимо использовать упругие прокладки. Нарушения этих условий может произвести к существенному ухудшению звукоизоляции.

1.15. Технологические отверстия и места пропусков коммуникаций (рукава, кабели) нужно тщательно герметизировать герметиком и гипсовой шпаклевкой.

1.16. В каркасно-обшивных перегородках нужно устанавливать электрофурнитуру (выключатели, штепсельные розетки и т. д.) накладного типа, установка которых не требует проделывания отверстий в листах обшивок.

В случаях монтажа электрофурнитуры врезного типа, установочные коробки с противоположных сторон перегородки не должны быть расположены соосно, их необходимо максимально сместить друг относительно друга. Все неплотности в коробках необходимо тщательно герметизировать герметиком или гипсовой шпаклевкой.

1.17. Сфера применения перегородок определяется с учетом требований ДБН В.1.1-7-2002 и нормативных документов на здания различного функционального назначения.
