Распределенный контролируемый пункт ( РКП - Ц ) (стр. 1 )

ДИСПЕТЧЕРСКАЯ ЦЕНТРАЛИЗАЦИЯ

ДЦ –ЮГ с РКП

Распределенный

контролируемый пункт

( РКП - Ц )

Техническое описание и инструкция по эксплуатации

Составил: ШНС ДЦ

Ростов-на-Дону

2005 г.

Распределенный контролируемый пункт (РКП) ДЦ-ЮГ

Современные системы диспетчерской централизации должны реализовывать в себе ресурсосберегающие технологии с использованием аппаратно-программных средств на базе микропроцессоров, со встроенной диагностикой, и ведением электронного протокола событий этим требованиям удовлетворяет ДЦ-ЮГ с РКП, разработанная в НИЛ СДКУ РГУПС.

В настоящее время на Северо-Кавказской железной дороге этими устройствами оборудованы 11 диспетчерских кругов.

РКП состоит из 3-х блоков: РКП-Ц, РКП-ТУ, РКП-ТС. Блок управления распределенного контролируемого пункта РКП-Ц предназначен для управления блоками РКП-ТУ, РКП-ТС и для организации цифровой связи с центральным постом управления (ЦПУ). Конструктивно РКП-Ц реализован в металлическом корпусе размерами 625х415х130 см. (рис. 1). РКП питается напряжением 24 В. Максимальное количество блоков РКП-ТУ, РКП-ТС, подключаемых к РКП-Ц равно 126.

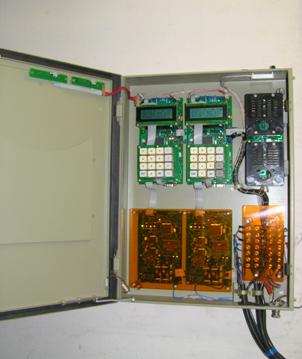

Рис.1

На рис.1 показан вариант размещения блока РКП-Ц на стене релейного помещения ЭЦ. В конструкции блока предусмотрен замок и датчик открытия двери. В состав блока РКП-Ц входят два равнозначных комплекта управления основной и резервный, которые в свою очередь состоят из модуля управления и модуля связи. В дополнении к основным устройствам в РКП-Ц установлен модуль диагностики. Модуль диагностики предназначен для занесения адреса в блоки РКП-ТУ и РКП-ТС, а также для проверки работоспособности этих модулей. На рис. 2 показана структурная схема РКП-Ц.

Модуль управления предназначен для реализации всех управляющих функций путем взаимодействия с блоками РКП-ТУ, РКП-ТС по локальной сети, а также с модулем связи. Для обслуживания РКП-Ц в состав МУ включена клавиатура и жидкокристаллический индикатор (ЖК). Управление меню осуществляется нажатием кнопок на клавиатуре РКП-Ц. Для ввода данных предназначены клавиши со стрелками. Клавиша “ВК” имеет два значения:

Рис.2 Структурная схема РКП

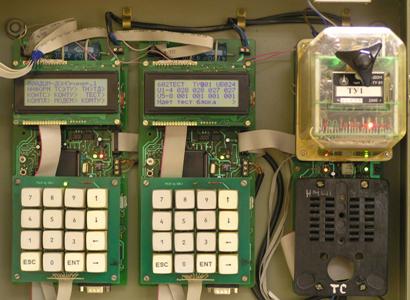

Рис. 3 Внешний вид РКП-Ц с раскрытой дверцей

• в поле перехода осуществляет переход к другому меню;

• в поле ввода осуществляется ввод данных.

Клавиша “СБР” осуществляет:

• в поле ввода возврат из режима ввода;

• переход к предыдущему окну.

С клавиатуры вводятся команды управления МД и МС визуально отображаемые на ЖК. Причем отображается не только вводимая или выполняемая команда, но и другая информация, а именно:

• корневое окно;

• окно информации о блоках РКП-ТУ, РКП-ТС;

• окно конфигурации локальной сети;

• окно тестирования и программирования блоков РКП-ТУ, РКП-ТС;

• окно информации о состоянии комплекта;

• окно информации о работе модема.

Приведем пример окна тестирования блоков РКП-ТУ (рис. 4).

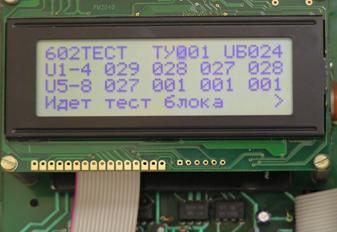

Рис. 4 Показания ЖК-индикатора во время теста блока РКП-ТУ

Рис. 5 Процесс тестирования блока РКП-ТУ в МД

Модуль связи РКП-Ц имеет четырех проводное окончание, обеспечивая прием и передачу информации по не коммутируемым каналам тональной частоты (ТЧ). Скорость передачи данных в канале связи с ЦПУ – 9600 Бод. Уровни мощности сигналов МС устанавливаются вручную с клавиатуры МУ при настройке связи РКП-Ц с соседними РКП-Ц, и центральной ЭВМ связи на ЦПУ. Регулировка уровней лежит в диапазоне:

• на выходе – не менее – 28дБ, не более – 10 дБ;

• на входе – не менее – 40 дБ, не более – 10 дБ.

Модули связи имеют дополнительно возможность включения режима транзита сообщений и заворота. Причем данные режимы можно задать как с клавиатуры МУ РКП-Ц, с центральной ЭВМ связи АРМ ШНД, а также в режиме автоматического заворота самим РКП-Ц продолжительностью 1,5 минуты, что позволяет легко локализовать и исключить источник помех в кабеле связи.

На лицевой стороне дверцы РКП-Ц установлены 6 светодиодов по 3 светодиода на каждый комплект (нулевой или первый) рис.6.

Рис.6 Расположение светодиодов на лицевой стороне двери РКП-Ц

Во время работы РКП-Ц активным является только один комплект нулевой или первый, об этом сигнализирует светодиод зеленого свечения с надписью “РАБОТА” на лицевой стороне дверцы РКП-Ц. В это время неактивный комплект (неактивный комплект работает в режиме горячего резерва) сигнализируется светодиодом желтого свечения. Красный светодиод сигнализирует о возникновении, каких либо неполадок связанных с комплектами РКП-Ц или связью с блоками РКП-ТУ, РКП-ТС.

Блок вывода РКП-ТУ

Блоки вывода РКП-ТУ предназначены для реализации сигналов телеуправления (включения управляющих реле) поступающих от РКП-Ц подключенного к локальной сети, по которой сигналы передаются в двух направлениях от комплекта 0 и комплекта 1 (рис. 2). Блок позволяет подключать 8 управляющих реле. Воздействие на обмотку управляющего реле производится импульсом постоянного тока напряжением 24В, при сопротивлении нагрузки 600 Ом. Во время генерации управляющего напряжения на одном из выходных контактов РКП-ТУ ему соответствует контрольный светодиод, сигнализирующий о подтверждении выдачи управляющего напряжения на обмотку управляемого реле. Таким образом, для визуального контроля генерации выходного напряжения в РКП-ТУ впаяны 8 светодиодов расположенных с торца блока на одной плате. К ним добавлены два светодиода для контроля связи с РКП-Ц по локальной сети и один светодиод для сигнализации об аварии. Время воздействия на управляемое реле регулируется путем перепрограммирования блока РКП-ТУ в МД РКП с учетом характеристик схемы увязки с ЭЦ.

Блок вывода РКП-ТС

В блоке вывода РКП-ТС на переднем плане (рис.8) также расположены два светодиода зеленого свечения для контроля связи по ЛС с РКП-Ц и один светодиод красного свечения для сигнализации аварии. Конструктивно РКП-ТУ и РКП-ТС выполнены в корпусах реле НМШ в виде двух плат с сохраненной нумерацией контактных разъемов. Такое конструктивное решение позволило располагать блоки, на полках релейных стативов не требуя переделок монтажа при увязки данной системы ДЦ с аппаратурой ЭЦ.

Блоки достаточно разместить на релейных стативах (рис.7) вблизи управляемых реле блоками РКП-ТУ, и контролируемых реле блоками РКП-ТС, что позволяет экономить монтажный кабель и сокращать время ввода в эксплуатацию всей системы ДЦ-ЮГ с РКП.

РКП-ТС позволяет контролировать одновременно 20 сигналов с амплитудой в пределах 6, 12 и 24В постоянного или переменного напряжения.

В каждом блоке РКП-ТУ и РКП-ТС установлен микроконтроллер, отвечающий за безотказную работу своего блока. Состояния всех блоков РКП-ТУ, РКП-ТС можно протестировать, проконтролировать в режиме реального времени на ЦПУ, а также в самом РКП-Ц по показаниям ЖК-индикатора.

Весь комплекс аппаратуры РКП питается постоянным напряжением 24В подводимое к стандартной 14-штырьковой колодке расположенной в правом нижнем углу РКП-Ц (рис.3). Питание, подводимое к колодке раздельное для каждого комплекта РКП-Ц и модуля диагностики, т. е. каждый запитываются через свои предохранители отдельно друг от друга. Предохранители устанавливаются на полке предохранителей одного из релейных стативов. К этой колодке также подводится кабель физического 4-х проводного окончания для подключения МС к линии связи.

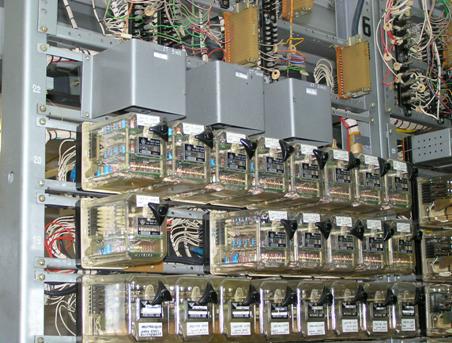

Рис. 7 Расположение блоков РКП-ТУ и РКП-ТС на релейном стативе

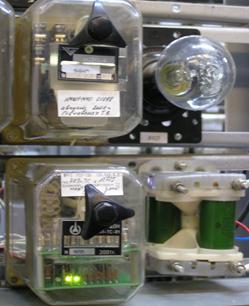

Рис. 8 Блок РКП-ТС на полке релейного статива

Технические данные

Блок входит в состав аппаратуры распределенного контролируемого пункта РКП. Максимальное суммарное количество блоков РКП-ТУ и РКП-ТС, подключаемых к РКП-Ц равно 126.

Принцип передачи сигналов в локальной сети – двуполярная импульсная модуляция.

• Длительность импульса – 1мкс.

• Скорость передачи данных – 28800 Бод.

• Выходное напряжение блока на нагрузке от 100 до 500 Ом составляет 12 В.

• Уверенный прием осуществляется при амплитуде входного сигнала от 6 до 12В.

• Напряжение питания блока - 24 В +25-20%.

• Ток потребляемый блоком - не более 0,65 А.

• Комплект «0» – 0,25 А.

• Комплект «1» – 0,25 А.

• Тестовый узел – 0,15 А.

• Сопротивление изоляции электрических цепей блока относительно друг друга составляет более 20МОм.

• Электрическая прочность изоляции - не менее 250 В.

• Модуль связи РКП-Ц имеет четырех проводное окончание.

• Скорость передачи данных в канале связи с ЦПУ – 1200 Бод.

• Уровни мощности сигналов модуля связи РКП-Ц:

• На выходе – не менее –28 дБ, не более 0 дБ;

• На входе – не менее –40 дБ, не более 0 дБ.

• Номинальное значение входного и выходного волнового сопротивления – 600 Ом.

• Масса - не более 13 кг.

• Конструктивно блок имеет размеры 625х415х130 мм.

• Конструкцией предусмотрен механический замок и датчик открытия двери.

Назначение клемм на ПВ (ПП-14) показано на рис. 9. Расположение ПВ в корпусе РКП-Ц, а так же других модулей показано на рис.10.

Рис.9

Рис. 10

Указания по обслуживанию

Специального обслуживания РКП-Ц при эксплуатации не требуют.

Модули, входящие в РКП-Ц подлежат периодической проверке в КИПе 1 раз в 5 лет.

Указания по работе с изделием

При периодическом осмотре необходимо обращать внимание на состояние красного светодиода ошибки, находящегося на двери блока РКП-Ц. Светящейся красный светодиод означает, что комплект (МУ и МС) блока находится в неисправном состоянии и должен быть заменен исправным, либо нет связи по локальной сети с одним или несколькими блоками РКП-ТУ, РКП-ТС.
