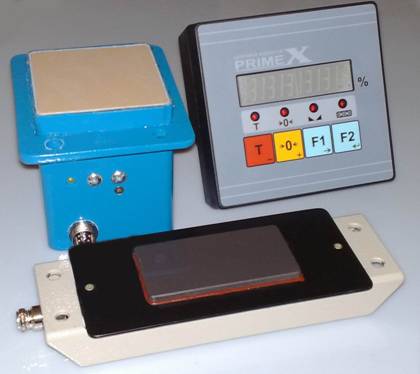

Преобразователи влажности микроволновые ПВМ - 03, ПВМ-05
в комплекте с цифровым контроллером PRIMEX V4.0
НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ
Датчик влажности предназначен для определения влажности (влагосодержания) сред органического (древесина, зерновые культуры, продукты их размола и др.) и неорганического (песок, гипс, цемент, их смеси и др.) состава. Уровни влажности сред преобразовываются в нормированные аналоговые значения напряжения и (или) тока.
Датчик влажности может быть использован для других сред и продуктов при условии проведения дополнительной регулировки.
Принцип работы датчика влажности основан на микроволновом методе влагометрии, т. е. на измерении поглощенной продуктом СВЧ – мощности, излучаемой измерительной линей датчика влажности, в рабочей зоне которой находится измеряемая среда. Увеличение влажности среды приводит к росту её поглощающей способности волн СВЧ-диапазона и вызывает соответствующее изменение мощности, измеряемой электрической схемой датчика. Каждому значению влажности соответствует вполне определенное значение поглощаемой СВЧ-мощности.
Использование датчиков влажности совместно с интеллектуальным цифровым конроллером PRIMEX V4.0 обеспечивает оцифровку и фильтрацию результатов измерений с учетом особенностей конкретного технологического процесса, отображение их на дисплее контроллера, формирование управляющих сигналов, соответствующих заданным уровням влажности, а также передачу результатов измерений на внешнее устройство (компьютер, принтер) посредством встроенных интерфейсов (RS232, RS485).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ВЛАЖНОСТИ ПВМ-03, ПВМ-05
1. Диапазон определения содержания влаги в среде 0 … 100 %.
Примечание. Диапазон и дискретность измерения влажности
(влагосодержания) определяется средой.
2. Разрешающая способность 0.01%
3. Предел допускаемого значения основной погрешности
содержания влаги в среде не превышает ± 0.2…0,5% абс. ед.
4. Диапазон температур окружающей среды
(измеряемого продукта) +1 … + 45 °С.
5. Дополнительная погрешность показаний датчика влажности
при изменении температуры среды не превышает ± 0,1% / 10 °С.
6. Режим работы датчика влажности непрерывный.
7. Время готовности к работе (прогрева): не более 30 мин.
8. Электропитание датчика влажности осуществляется
напряжением постоянного тока 12…24 В
9. Диапазон именения выходного сигнала 0…10 В или 0…20 мА
9. Потребляемая мощность от питающей сети, не более 1 Вт.
10. Степень защиты от пыли и влаги IP67

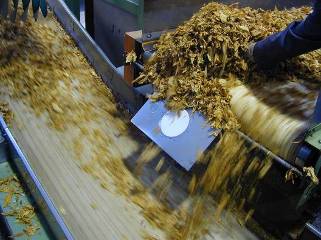

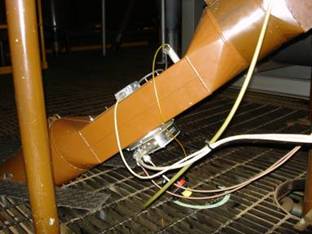

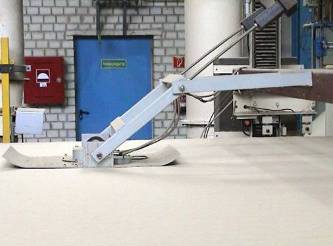

Примеры встройки датчиков в технологические линии производственных процессов
