Стол Риано – 4

Инструкция по уходу за мебелью и правила эксплуатации.

1.  Мебель рекомендуется эксплуатировать в помещениях с температурой не ниже +2°С и относительной влажностью 45-70%.

2.  Мебель должна быть защищена от прямого освещения солнечными лучами, т. к. это вредит внешнему виду изделий, может изменить цвет поверхности.

3.  Не следует ставить на поверхность мебели горячие предметы.

4.  Случайно попавшую на поверхность изделия влагу, жидкость следует снять сухой тканью.

5.  Для предотвращения деформации двери и ящики изделий должны быть закрыты.

6.  Удаление пыли с полированной и лакокрасочной поверхности производить сухой тканью (фланель, миткаль).

7.  Полированные и лакокрасочные поверхности мебели рекомендуется освежать специально предназначенными для этого средствами.

8.  Очищать стекла рекомендуется специальными составами, нанесенными на мягкую ткань.

9.  Не допускается применение соды, стиральных порошков, абразивных паст, порошков и прочих не предназначенных для ухода за изделиями мебели препаратов.

Стол

Риано – 4

Габаритные размеры

Ширина 867 мм

Глубина 430 мм

Высота 780 мм

ДЕТАЛИ:

№ Детали	Наименование	Размер мм	Кол-во шт.
1.1	Бок левый	764х430	1
1.2	Бок средний	764х430	1
1.3	Бок правый	764х430	1
2	Крышка	302х470	1
3	Крышка откидная с ЗРКЛ	560х468	1
4	Полка	550х414	1
5	Царга	550х200	1
6	Перегородка	414х102	1
7	Делитель ящика	412х80	1
8	Делитель ящика	258х80	2
9	ФальшФасад	566х128	1
10	Фасад ящика	296х124	1
11	Бок ящика	400х80	2
12	З/с ящика	210х80	1
13	Дверь	550х296	1
14	Полка вкладыш	266х426	1
15	Дно	268х430	1
16	Цоколь	268х80	1
17	Дно ящика ЛХДФ в тон	405х240	1
18	З/стенка ЛХДФ в тон	690х296	1

	Евровинт		Гвоздь		Заглушка
	Шток эксцентрика		Шкант		Саморез
	Эксцентрик		Ключ сборочный		Футорка
	Подпятник		Винт
	Роликовые направляющие

ФУРНИТУРА:

Наименование	Кол-во
Евровинт	23 шт.
Заглушка на евровинт	23 шт.
Ручка №96	2 шт.
Винт М4х20	4 шт.
Полкодержатель 5*16	4 шт.
Направляющие роликовые 400 мм	1 к-т
Петля накладная	4 шт.
Саморез 4х16	32 шт.
Шкант	8 шт.
Эксцентрик	8 шт.
Шток эксцентрика	8 шт.
Заглушка эксцентрика	8 шт.
Демпфер вкладной	2 шт.
Гвоздь	40 шт.
Подпятник	8 шт.
Ключ сборочный	1 шт.

* - В связи с постоянной работой, направленной на улучшение потребительских свойств мебели, возможны незначительные изменения в конструкции изделий не отраженные в настоящей инструкции и не влияющие на функциональные качества изделий.

Внимание! Перед сборкой мебели в домашних условиях внимательно ознакомьтесь с настоящей инструкцией и проверьте наличие деталей и фурнитуры по таблицам комплектации.

ПОРЯДОК СБОРКИ:

ВНИМАНИЕ!!! МЫ РЕКОМЕНДУЕМ, ЧТОБЫ СБОРКУ МЕБЕЛИ ОСУЩЕСТВЛЯЛ СПЕЦИАЛИСТ!!!

1.  К деталям бок 1.1, 1.2, 1.3 и цоколь 16 прибейте на гвозди подпятники.

2.  На детали бок 1.1 и 1.3 установите на саморезы ответные части направляющих по разметке.

3.  Соберите каркас стола из деталей бок 1.1, 1.2, 1,3; полка 4; царга 5; дно 15 и цоколь 16 (см. рис. №1). Для этого совместите отверстия и вкрутите евровинты.

4.  Установите на шканты и эксцентрики детали крышка 2 и фальшфасад 9. (см. рис.№2)

5.  Установите на гвозди з/стенку ЛХДФ 18. Перед креплением убедитесь, что деталь крышка 2 относительно детали бок 1 находится под прямым углом.

6.  Установите на саморезы по разметке демпферы.

7.  Соберите делитель ящика из деталей 7 и 8 – 2 шт и установите его.

8.  Установите полку вкладыш 14 на полкодержатели.

9.  Установите петли на откидной крышке 3 и двери 13. Закрепите эти детали к каркасу по разметке (см. рис.№3).

Рис. №1

Рис. №2

Рис. №3

СБОРКА ЯЩИКА:

1.  Бока ящика (11) скрепите с з/стенкой ящика (12) евровинтами.

Примечание: Боковины ящика левая и правая идентичны друг другу. При сборке надо учитывать, что отверстия под бочонки на одной боковине будут расположены внутри ящика, на другой снаружи.

2.  Вверните штоки эксцентриков и установите шканты на фасад ящика (10). Закрепите фасад к ящику эксцентриками.

3.  Вставьте дно ящика (13) в паз на фасаде и прибейте гвоздями к нижним торцам боковин ящика (11).

4.  Закрепите саморезами направляющие, расположив их роликом от фасада. Установите ящик в корпус стола.

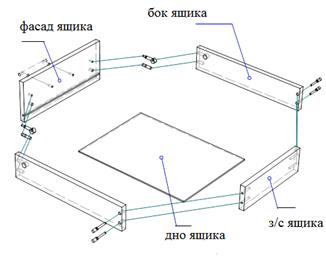

СХЕМА СБОРКИ ЯЩИКА:
