Принцип функционирования : Стеклоочиститель/стеклоомыватель :

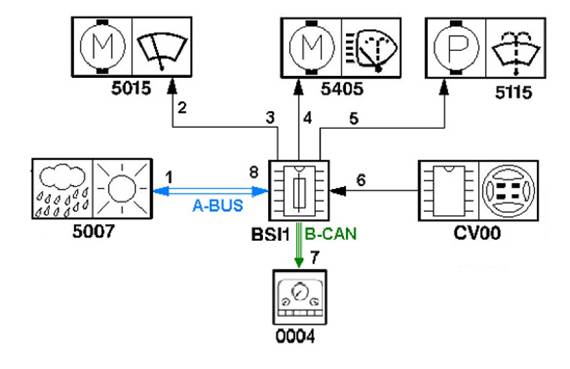

1. Общая блок-схема
Обозначения :
- Одинарная стрелка : Проводная связь Двойная стрелка : Последовательная связь A-BUS Тройная стрелка : Мультиплексная связь
Элемент | Назначение | ||
BSI1 | «интеллектуальный» коммутационный блок | ||
CV00 | Модуль коммутации под рулевым колесом | ||
0004 | Панель приборов | ||
5007 | Датчик дождя и яркости наружного освещения (в зависимости от версии) | ||
5015 | Очиститель ветрового стекла | ||
5115 | Насос переднего стеклоомывателя | ||
5405 | Омыватели фар (в зависимости от версии) | ||
N° связи | Сигнал | Природа сигнала | Источник/приемник |
1 | Кнопка активации датчика дождя и яркости наружного освещения | A-BUS | BSI1 / 5007 |
Информация о чувствительности датчика дождя и освещенности | |||
Команда на выполнение диагностики | |||
2 | Информация о положении фиксированной остановки привода стеклоочистителя | Связь | 5015 /BSI1 |
3 | Управление приводом переднего стеклоочистителя | Связь | BSI1 / 5015 |
4 | Управление насосом стеклоомывателя фар | Связь | BSI1 / 5405 |
5 | Управление насосом омывателя стекол | Управление насосом стеклоомывателя | BSI1 / 5115 |
6 | Команды водителя | Связь | CV00/ BSI1 |
7 | Информация о неисправности датчика дождя и освещенности | B-CAN | BSI1 / 0004 |
8 | Информация от датчика дождя и освещенииости | A-BUS | 5007 /BSI1 |
Ответ диагностики | |||
2. Функциональность компьютеров
2. Функциональность компьютеров
2.1. Функции «интеллектуального» коммутационного блока
Главные функции «интеллектуального» коммутационного блока :
- Прием информации о командах водителя очистить стекла ( Импульсная, остановка, автоматическая, 1 - ая скорость, 2 - ая скорость ) Прием информации об управлении чувствительностью датчика дождя и освещенности (уровень 1, 2, 3, 4) Прием информации о командах водителя на омывание фар и/или стекол Диалог с датчиком дождя и света по последовательной линии A-BUS Прием информации о положении фиксированной остановки привода переднего стеклоочистителя Управление приводом переднего стеклоочистискоростей) Управление насосом стеклоомывателя Управление насосом омывателя фар Активация команды вывода на дисплей информации о неисправности датчика дождя и освещенности
2.2. Функции панели приборов
Принципы работы панели приборов :
- Прием команды вывода на дисплей информации о неисправности датчика дождя и освещенности Управление выводом на дисплей информации о неисправности датчика дождя и освещенности
3. Условия функционирования
Функции стеклоочистителя/стеклоомывателя включаются при наличии +APC и отключаются в фазе запуска двигателя.
