Котёл пеллетный отопительный типа «Сварог»

Котёл пеллетный

отопительный типа

«Сварог»

Руководство по эксплуатации

КП00.000.000 РЭ

Великий Новгород

2013 г.

1 ОБЩИЕ УКАЗАНИЯ.. 2

2 ТЕХНИЧЕСКИЕ ДАННЫЕ.. 3

3 КОМПЛЕКТ ПОСТАВКИ.. 4

4 МЕРЫ БЕЗОПАСНОСТИ.. 4

5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.. 5

6 МОНТАЖ КОТЛА И СИСТЕМЫ ОТОПЛЕНИЯ.. 11

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТЛА.. 12

Таблица №3. 14

8 СРОК СЛУЖБЫ. ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО.. 15

9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ.. 16

ВНИМАНИЕ!

ПРИСТУПИТЬ К УСТАНОВКЕ КОТЛА И В ДАЛЬНЕЙШЕМ К ЭКСПЛУАТАЦИИ ТОЛЬКО ПОСЛЕ ВНИМАТЕЛЬНОГО ОЗНАКОМЛЕНИЯ С НАСТОЯЩИМ РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ

1  ОБЩИЕ УКАЗАНИЯ

1.1  Котёл пеллетный отопительный типа «Сварог» в дальнейшем «котёл» является специализированным и предназначен для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.

1.2  Котёл изготавливается в исполнении УХЛ, категории 4.2 по ГОСТ15150-69. Для эксплуатации котёл устанавливают в закрытых помещениях (объемах) с естественной вентиляцией

1.3  Транспортирование котлов допускается всеми видами транспорта при условии защиты изделия и упаковки от механических повреждений, воздействия атмосферных осадков, согласно правилам перевозок грузов, действующих на каждом виде транспорта.

1.4  Способ погрузки и крепления погрузочных мест должны обеспечивать полную сохранность котлов от механических повреждений. Котлы укладывают на транспортные средства в вертикальном положении.

2  ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные размеры и параметры приведены в таблице 1.

Таблица №1

№ п\п	Наименование параметров	Модель котла
Сварог-16	Сварог-40
1	Теплопроизводительность, кВт/ч	16	40
2	Площадь отапливаемых помещений, при высоте потолка до 2.7 м, м2 (примерно)	160	400
3	Коэффициент полезного действия, %, не менее.	80	80
4	Рабочее давление теплоносителя, МПа (кг/см2), не более	0.3(3.0)	0.4(4.0)
5	Температура теплоносителя в котле, °С, не более	90	90
6	Присоединительная резьба штуцеров для подвода и отвода теплоносителя	11/2”	2”
7	Диаметр входного отверстия для установки горелки, мм	90	140
8	Объём теплоносителя в котле, м3	0,063	0,145
9	Внутренний диаметр дымохода, мм	130	150
10	Напряжение питания системы управления, В	=12	=12
11	Потребляемая мощность, Вт не более	50	50
12	Разрежение за котлом, Па -наименьшее -наибольшее	10 30	15 50
13	Габаритные размеры ширина * глубина * высота, мм. не более котёл, бункер, механизм подачи топлива	534х696х959 630х700х1250 270х248х1600	714х921х1187 630х700х1250 270х248х1600
14	Масса, кг, не более котёл бункер механизм подачи топлива	102 41,5 10,5	220 41,5 10,5
15	Расход древесных гранул (пеллет)при номинальной мощности, кг/час	3,2	8,0

Примечание: Расход древесных гранул (пеллет) указан при непрерывном горении горелки в номинальном режиме. По статистическим данным, в процессе эксплуатации, за счет отключения горелки автоматикой при достижении заданной температуры воды в системе отопления, расход древесных гранул снижается на 40-50%..

3  КОМПЛЕКТ ПОСТАВКИ

Комплект поставки котла приведен в таблице 2

Таблица№2

№ п/п	Наименование	Модель котла
Сварог-16	Сварог-40
1	Котёл	1	1
2	Горелка ВМ5 Горелка ВМ6	1	1
3	Пульт управления	1	1
4	Механизм подачи топлива	1	1
5	Бункер для топлива	1	1
6	Система безопасной работы горелки	1	1
7	*Стабилизатор тяги диаметром Ø130мм. Ø150мм.	1	1
8	Руководство по эксплуатации паспорт	1	1

Примечание: *Поставляется за отдельную плату

4  МЕРЫ БЕЗОПАСНОСТИ

4.1  Котел отопительный типа «Сварог» соответствует всем требованиям, обеспечивающим безопасность жизни, здоровья потребителя и, обеспечивает предотвращение нанесения вреда имуществу потребителя при условии выполнения всех требований к установке и эксплуатации котла.

4.2  Во избежание пожаров, котел необходимо устанавливать на несгораемые полы помещений, при установке котла на сгораемые полы под котлом и перед его фронтом на 0,5 м необходима прокладка стальных листов по асбестовому картону или войлоку толщиной 10 мм, пропитанным в глиняном растворе.

4.3  К обслуживанию котла допускаются лица, ознакомленные с устройством и правилами эксплуатации.

4.4  ЗАПРЕЩАЕТСЯ:

4.4.1  Производить монтаж котла и системы отопления с отступлениями от настоящего руководства.

4.4.2  Соединять котёл с расширительным баком трубопроводом диаметром менее 1 ".

4.4.3  Устанавливать запорные устройства на трубе, соединяющей котёл с расширительным баком, а также на переливной трубе от расширительного бака до слива.

4.4.4  Производить настройку автоматики на температуру теплоносителя в системе отопления выше 95° С.

4.4.5  Эксплуатация котла при неполном заполнении системы отопления теплоносителем.

4.4.6  Эксплуатация котла при превышении давления теплоносителя в системе отопления свыше 0,3 МПа (3 кг/см2).

5  УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Рисунок 1. Общий вид котла типа «Сварог»

В состав отопительного котла типа «Сварог», представленного на рис 1, входит комплект следующего оборудования: бункер для топлива 1, механизм подачи топлива 2, горелка 3,собственно котёл 4, система безопасной работы горелки 5, система автоматического управления работы всем комплектом 6.

5.1  Бункер представляет собой ёмкость для пеллет, дно которого выполнено в виде перевёрнутого усечённого конуса объёмом 350 литров с отверстием в боковой стенке для установки механизма подачи топлива и кронштейном 6 для его закрепления. На бункере закреплёна емкость с водой системы безопасной работы горелки. В крышке емкости установлен датчик, контролирующий уровень воды в ней.

5.2  Механизм подачи топлива (пеллет) рис 2 представляет собой трубу 1, внутри которой находится спиральный шнек 2. На нижнем конце трубы имеется окно для захвата топлива из бункера, на другом конце находится привод шнека 3 и выходной патрубок 4. Вращение от выходного вала мотор-редуктора 5 через звёздочку 6, цепной передачи передаётся звёздочке 7, установленной на валу шнека 2. Топливо поднимается шнеком 2 до выходного патрубка 4 и далее по гибкому трубопроводу попадает в приёмный патрубок 16 горелки (см. рис 4).

Рисунок 2. Механизм подачи топлива

(кожух условно не показан)

5.3  В основе работы горелок для котлов модели «Сварог» лежит принцип горения пеллет на колоснике с наддувом двумя воздушными потоками «первичным» и «вторичным». Первичный поток воздуха служит для поддержания процесса горения, а вторичный поток воздуха служит для химического дожига углерода и окиси углерода в двуокись, тем самым, уменьшая выброс твердых веществ (сажи) и окиси углерода (угарного газа) атмосферу.

Рисунок 3. Горелка типа ВМ5-ВМ6

Горелка состоит из корпуса 1 (рис 3), внутри которого расположен топливоприёмник 2. К нему закреплена труба топливопровода 3, внутри которой вращается шнек 4, вал которого установлен в подшипниковый узел 5 и соединён с выходным валом моторедуктора 6 через муфту 7. Топливопровод 3 окружён воздуховодом 8 разделённым на два канала перегородкой 9, в продолжение которой закреплён колосник 10. Нижний канал воздуховода с колосником образуют «канал первичного воздуха», расход воздуха, через который регулируется заслонкой 11. Второй канал расположен между топливопроводом и воздуховодом над перегородкой воздуховода и является «каналом вторичного воздухом», расход через который регулируется заслонкой 12. Корпус 1 совместно со стенкой привода13 и стенкой воздуховода 8 образуют ресивер, обеспечивающий равномерную подачу воздуха. Привод закрыт кожухом 14.

5.4  Котёл.

Основная задача в работе котла - преобразование тепловой энергии продуктов сгорания в тепловую энергию теплоносителя системы отопления с максимальным кпд, для чего котёл выполнен по трёхходовой схеме



Рисунок 4. Котёл отопительный пеллетный типа «Сварог»

5.5  Основными узлами котла (рис. 4) являются конвектор 1, основание 2. В конвекторе вокруг топки и дымогарных труб имеется водяная рубашка. На топочной дверце 3 установлен кронштейн 4 для крепления горелки. Горелка устанавливается на дверце с возможностью открывания последней для осмотра и чистки горелки. В топочной дверце имеется смотровое окошко 5, через которое производится наблюдение за картиной горения. Крышка 6 съёмная, закрывающая верхнюю полость газохода и служащая для чистки. На верхней части конвектора есть патрубок 7 для отвода продуктов сгорания. В основании котла 2 находится ящик 8 для сбора золы, который своей перегородкой 9 делит полость основания на две полости. Первая полость образует зольник с дверцей 10, а вторая камеру газохода. Конвектор защищен кожухом 11, а основание кожухом 12, под ними находится теплоизоляция из базальтовой ваты. Температура воды в котле контролируется датчиком температуры, который закреплен на конвекторе под кожухом котла. Нагретая вода в результате образовавшихся в котле конвенционных потоков выходит в систему отопления через верхний патрубок 13. Обратная вода из системы отопления поступает в котел через нижний патрубок 14.

5.6  . Система управления всем комплектом котла типа «Сварог» построена на базе программируемого контроллера и обеспечивает работу всего оборудования по заданному алгоритму. Питание системы управления и исполнительных механизмов осуществляется от аккумулятора и источника постоянного тока напряжением 12В. Регулировка мощности котла производится изменением интервалов работы механизма подачи топлива, шнека горелки и общего времени цикла. Поддержание заданной температуры воды в котле обеспечивается цикличным режимом работы горелки. Пределы настройки температуры воды в котле от плюс 40°С до плюс 95°С. При достижении требуемой температуры воды происходит автоматическое отключение подачи пеллет и остановки дутья, при этом горелка переходит в дежурный режим.

5.7  Режимы работы, органы управления и индикации системы управления.

Система обеспечивает два основных режима: и «работа» и «настройка».

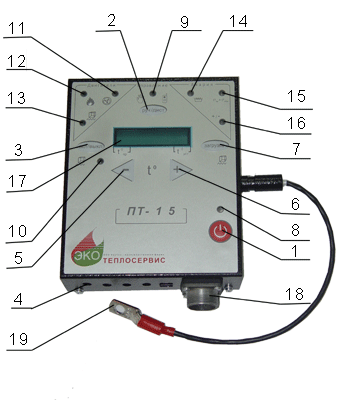

Рисунок 5. Пульт управления.

5.7.1  В режиме «работа» предусмотрено два режима управления: «ручной» – т. е. с пульта и «дистанционный» - с мобильного телефона.

Режим «ручной» имеет три подрежима: «розжиг», «рабочий» и «дежурный». Подрежим «розжиг» действует на протяжении первых двух рабочих циклов, а два других подрежима включаются в зависимости от соотношения заданной и текущей температуры теплоносителя в котле. Если текущая температура теплоносителя меньше заданной, то происходит переход работы котла в подрежим «рабочий», иначе переход в подрежим «дежурный». В подрежиме «рабочий» есть функция отключения подачи топлива, что позволяет израсходовать топливо, находящееся в горелке (например: перед очередной чисткой горелки или котла). Пульт (рис 5) подключается к котлу при помощи разъёма 18, а датчик температуры 19 крепится к обечайке конвектора котла под крышкой.

Режим «дистанционный» позволяет посылкой СМС переводить пульт управления котлом к отслеживанию температуры теплоносителя, заданной параметром Р6 в режиме «настройка». Отключение этого режима с сотового телефона переводит котел в режим работы с параметрами, установленными непосредственно перед включением режима «дистанционный». Для реализации этого режима необходимо установить и подключить к пульту управления котла сотовую систему контроля «Кситал GSM-4Т». Включение и выключение режима осуществляется посылками СМС с кодами Vkl 1 0000 и Otkl 1 0000 соответственно на номер системы контроля.

5.7.2  В режиме «настройка» производится изменение параметров определяющих мощность горелки.

Р1 – время работы механизма подачи топлива из бункера
(интервал 0,5-99 с.);

Р2 – время работы шнека горелка (интервал 0.6 -99 с.);

Р3 – время общего цикла работы горелки (интервал 0,9 – 99.0с.).

Р4 – время цикла работы горелки в режиме «дежурный»
(интервал 90-500с. {*120c.});

Р5 – время цикла работы горелки в режиме «розжиг»
(интервал 20-500с. {*30c.}).

Р6 – температура теплоносителя в режиме «дистанционный»
(интервал 40-95, град С.

Р7 – порог перегрузки двигателя подачи топлива и двигателя шнека горелки (интервал 56 -224, у. е. что соответствует примерно 2,5 – 10 А)

Включение режима «настройка» производится кнопкой 4*.О входе в режим показывает изменение цвета индикатора 8 красный – зелёный каждые 0.5 секунды. На экране цифрового индикатора в левой части высветится наименование параметра, а в правой части его значение. Увеличение значение параметра на 0.1 секунды нажатием кнопки 5 «+», уменьшение кнопкой 6 «-». Переход к следующему параметру нажатием кнопки 7 «загрузка». Выход из режима «настройка» повторным нажатием кнопки 4, при этом происходит запоминание установленных параметров в память контроллера, и сохраняются до следующего редактирования. До нажатия кнопки 4 для выхода из режима «настройка» нельзя выключать питание системы. В противном случае значения настроенных параметров будут утрачены.

Примечание: 1. Кнопка 4 утоплена в корпус пульта. Для её нажатия необходимо использовать тонкий предмет из диэлектрического материала (например, спичку).

2. Для защиты от случайного нажатия, любую кнопку необходимо нажимать и удерживать в течении 0.5 с, но не более 10с, иначе произойдёт переход в режим «Авария»

3 * В фигурных { } скобках указаны параметры, устанавливаемые при изготовлении на производстве.

5.7.3  Органы управления (кнопки):

1-  вкл/выкл питания;

2-  управление ручное/дистанционное;

3-  вкл/выкл механизма подачи топлива «загрузка»;

4-  вкл/выкл режима «настройка»

5-  уменьшение значения параметров на одну дискрету в режиме «настройка» и уменьшение значения заданной температуры в режиме «работа»;

6-  функция обратная кнопки 5;

7-  включение механизма подачи топлива на время удержания кнопки;

5.7.4  Индикаторы

8-  вкл питание двухцветный (зелёный в подрежимах «розжиг» и «рабочий», красный в подрежиме «дежурный», меняет цвет интервалом 0.5 с. в режиме «настройка»);

9-  управление ручное/дистанционное двухцветный (зелёный в режиме «работа - ручной», и красный режиме «работа – дистанционное»);

10-  вкл/выкл подача топлива двухцветный (зелёный - подача топлива включена, красный выключена);

11-  работа вентилятора горелки двухцветный (зелёный - двигатель работает, красный - авария двигателя обрыв или к. з.);

12-  работа двигателя шнека горелки двухцветный (зелёный – двигатель работает, красный – авария двигателя или к. з.);

13-  работа двигателя шнека подачи топлива двухцветный (зелёный – двигатель работает, красный – авария двигателя или к. з.);

14-  контроль воды в системе безопасности горелки (красный загорается при отсутствии воды, если котёл работал, то все двигатели выключаются);

15-  контроль температуры теплоносителя в котле (красный – загорается, если температура теплоносителя в котле выше 105 0 С);

16-  контроль правильности подключения полюсов источника питания (красный - загорается при переполюсоке питания, пульт не включается.);

17-  цифровой индикатор (в начале строки текущее значение температуры, в конце строки заданное значение температуры в режиме «работа», в режиме «настройка» наименование параметра в начале строки и его значение в конце):

5.8  Коды ошибок и их значения

F 001- Переполюсовка ( № аварии условный, так как пульт просто не включается)

F 002 – Нет воды в системе пожаротушения (№ аварии условный, так как на пульте горит индикатор, а пульт не работает)

F 003 – Перегрев котла свыше 95 град. С.

F 004 – Обрыв датчика температуры

F 011 – Обрыв питания двигателя вентилятора

F 012 – Замыкание ключа вентилятора

F 021 – Обрыв питания двигателя шнека бункера

F 022 – Замыкание ключа двигателя шнека бункера

F 031 – Обрыв питания двигателя шнека горелки

F 032 - Замыкание ключа двигателя шнека горелки

F 101 – Удержание Кнопки «ВКЛ/ВЫКЛ» более 10с.

F 103 – Удержание Кнопки «+» более 4с.

F 105 – Удержание Кнопки «-» более 4с.

F 106 – Удержание Кнопки «ручн/дист» более 10с.

F 107 – Удержание Кнопки «Настройка» более 10с.

F 108 – Удержание Кнопки «Принудительная подача» более 4с.

6  МОНТАЖ КОТЛА И СИСТЕМЫ ОТОПЛЕНИЯ

. Рисунок 6. Схема открытой системы отопления.

1. Кран спуска. 2. Кран подпитки. 3. Кран системы отопления. 4 Котёл.
5. Краны циркуляционного насоса. 6. Циркуляционный насос. 7. Переливная труба. 8. Предохранительный клапан. 9. Расширительный бак. 10. Подающий трубопровод. 11. Манометр. 12. Нагревательные приборы (радиаторы).
13. Обратный трубопровод.

На трубе 7 необходимо предусмотреть воронку или прозрачную вставку для визуального наблюдения момента перелива теплоносителя при включении подпитки для пополнения или заполнения водой системы.

6.1  Котёл поставляется в собранном виде. Во избежание повреждения котлы подлежат транспортированию в таре непосредственно до места установки.

6.2  Бункер, горелка и механизм подачи топлива поставляется в собранном виде в отдельной таре.

6.3  Пульт, система безопасной работы, источник питания и остальные составляющие в отдельной таре.

6.4  При установке котла на сгораемые конструкции здания, под котлом и перед его фронтом на 0,5м необходимо устанавливать прокладку из стального листа по асбестовому картону или войлоку 10мм. толщиной, пропитанным в глиняном растворе.

6.5  С целью улучшения условий циркуляции воды в системе отопления, котел необходимо устанавливать таким образом, чтобы его верхний патрубок 13 (см. рис 4) был ниже радиаторов отопительной системы здания (строения) при естественной циркуляции теплоносителя в системе. В системах отопления с циркуляционным насосом данное условие необязательное.

6.6  Принципиальная схема установки котла представлена на рис. 6.

6.7  Устройство дымовой трубы должно отвечать следующим требованиям: дымоход, к которому подключается котел, должен быть оснащен устройством стабилизации тяги. Дымоотводящие трубы, прокладываемые через не отапливаемые помещения, должны быть покрыты несгораемой теплоизоляцией. Допускается подсоединение отопительных котлов к дымоходам, изготовленным из асбоцементных труб. Устройство дымохода должно быть согласовано с органами пожарного надзора. Для обеспечения пожарной безопасности и избежания загазованности в помещении дымовая труба должна быть выведена над уровнем крыши в соответствии с требованиями СНИП 2. 04. 08-87, приложение. Площадь сечения дымохода не должна быть не меньше площади патрубка котла, присоединяемого к дымоходу (см. табл. № 1).

6.8  Установить и закрепить горелку в кронштейн 4 (см. рис 4) таким образом, чтобы топочная дверца могла открываться.

7  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТЛА

7.1  Перед началом растопки котла НЕОБХОДИМО медленно, не более 8 л/мин, заполнить систему теплоносителем до его появления из переливной трубы 7 (рис. 6) расширительного бака 9, при первом пуске или если теплоноситель сливался с системы отопления для ремонта или профилактики. В противном случае систему отопления необходимо держать заполненной теплоносителем.

7.2  Отрегулировать разрежение, над котлом перемещая груз на стабилизаторе тяги в дымоходе, согласно значениям, указанным в таблице 1. При этом заслонка стабилизатора тяги должна периодически открываться с образованием хотя бы минимального зазора. Это будет означать, что над котлом разрежение равно или больше установленного на стабилизаторе тяги. Если заслонка закрыта постоянно и не реагирует на колебание тяги, то тяга недостаточна, что может привести к задымлению помещения и засорение конвектора котла копотью. При отсутствии тяги розжиг горелки ЗАПРЕЩЁН.

7.3  Заполнить ёмкость системы безопасной работы горелки водой и проверить отсутствие утечки через все соединения и предохранительный клапан на конце шланга. Вставить клапан в патрубок горелки 15 (см. рис 3). Закрыть ёмкость крышкой и убедиться, что электроды находятся в воде.

7.4  Розжиг котла

7.4.1  Включить питание на пульте управления кнопкой 1 и контролировать по загоранию индикатора 8 «сеть»..

7.4.2  Заполнить тракт подачи топлива, нажать кнопку 7 «загрузка» до попадания топлива в горелку через гибкий трубопровод, после чего нажать кнопку 7 повторно для отключения подачи топлива и дождаться заполнения зоны горения на колоснике 10 (см. рис 3) гранулами. Гранулы должны закрывать две щели колосника.

7.4.3  Выключить питание на пульте управления кнопкой 1.

7.4.4  Используя жидкость для розжига, зажечь гранулы на колоснике и при устойчивом горении гранул (а не жидкости для розжига, примерно четыре минуты) закрыть топочную дверку и снова включить питание на пульте управления кнопкой 1 и убедится по индикаторам и визуально в работе горелки и устройства подачи топлива. Первые два цикла горелка работает в подрежиме «розжиг», а затем переходит в подрежим «работа».

7.4.5  Наблюдать за режимом горения можно через смотровое окно, которое необходимо после этого закрывать заслонкой для предотвращения попадания на него сажи.

7.4.6  При запуске котла возможно выделение конденсата, который исчезает при последующей работе котла и нагреве теплоносителя выше 400 С.

7.5  Остановка котла.

7.5.1  Нажать кнопку 3 на пульте управления, остановив тем самым работу устройства подачи топлива и дождаться пока в горелке сгорят все гранулы. После остывания горелки и котла можно производить чистку золы и сажи.

7.5.2  При остановке котла в конце отопительного сезона необходимо также освободить от топлива устройство подачи топлива, для чего вытащить заборный конец трубы механизма из топлива, снять гибкий трубопровод, с горелки направив его в произвольную ёмкость, нажать и удерживать кнопку 7 до полного освобождения устройства подачи топлива от пеллет. При не выполнения этого требования пеллеты оставшиеся в трубе устройства подачи могут разбухнуть от влажности и заклинить шнек. Топливо также удалить из бункера и затарить в полиэтиленовый мешок до начала отопительного сезона.

7.5.3  Очистить от золы и сажи зольник и нижнюю полость газохода.

7.6  Регулировка температуры теплоносителя.

7.6.1  Установить требуемую температуру, нажимая кнопку 6 и контролируя на цифровом индикаторе 17 её значение. Температура должна быть не меньше 40°С и не больше 95°С. При достижении теплоносителем заданной температуры горелка перейдет из подрежима «работа» в подрежим «дежурный». При понижении температуры теплоносителя горелка снова вернётся в подрежим «работа».

7.7  Защита работы котла и системы отопления.

При аварийном отключении электроэнергии котёл продолжает работу от аккумулятора. Никаких дополнительных действий и переключений не требуется.

Примечание: *При ёмкости аккумулятора 45 А*ч система отопления может работать автономно не менее 50 часов.

7.7.1  После окончания отопительного сезона аккумулятор необходимо зарядить и отключить от системы управления до начала следующего отопительного сезона. Так же следует зарядить аккумулятор перед началом отопительного сезона (уход и обслуживание аккумулятора производить согласно инструкции по эксплуатации на аккумулятор).

7.7.2  При эксплуатации системы уровень теплоносителя в расширительном баке не должен опускаться до дна, его необходимо периодически доливать (кран 2, см. рис. 6 в случае если в качестве теплоносителя используется вода из водопровода).

7.8  Характерные неисправности и методы их устранения.

Таблица №3.

Наименование возможных неисправностей	Причина неисправностей	Метод устранения	Примечание
Газоходы быстро зарастают сажей	Под зольником скопилось много золы вследствие чего нехватка поступающего воздуха для полного сгорания	Остановить работу горелки, остудить её, вычистить золу установить колосник на место и снова запустить котёл в работу	Выполняет владелец котла
При горении гранул происходит спекание золы и недогоревших гранул, образуя пористые комки, забивающие зону горения	Плохие гранулы (пеллеты) т. е. повышенная зольность, большое содержание минеральных включений.	Использовать гранулы проверенного поставщика с гарантированным качеством.	Выполняет владелец котла
Котёл не включается	Нарушена полярность при подключении системы к источнику напряжения. Отсутствует вода в системе безопасной работы горелки.	Подключить систему управления к источнику соблюдая полярность. Проверить наличие воды в ёмкости в достаточном количестве	Выполняет владелец котла
Происходит переполнение зоны горения гранулами	Нарушена регулировка режимов работы горелки в связи со сменой поставщика гранул или их размера.	Произвести настройку горелки с учётом изменившихся условий.	Мастер-наладчик сервисной службы, владелец котла
Гаснет горелка в подрежиме «дежурный»	Большое время цикла в подрежиме «дежурный»	Уменьшить параметр Р5	Выполняет владелец котла
Гаснет горелка в подрежиме «работа». В подающем тракте есть большой пропуск в подаче топлива или оно полностью отсутствует	Зависание гранул над заборным отверстием устройства подачи топлива	Поддерживать более высокий уровень топлива в бункере	Выполняет владелец котла
Котёл не может достичь заданной температуры	Нехватка настроенной мощности горелки	Настроить горелку на большую мощность	Мастер-наладчик сервисной службы владелец котла
