В конце поворота вала рычаг переключает блок-контакты 38, один из которых размыкает цепь включающего электромагнита 59. Сердечник электромагнита возвращается в исходное положение, пусковой клапан закрывается, и сжатый воздух из цилиндра по каналам 56 и 57 уходит в атмосферу. Поршень 55 остается в крайнем левом положении.
При повороте вала 61 в сторону, соответствующую включению выключателя, толкаперемещается влево, сжимает пружину 34, которая в свою очередь воздействует на якорь 33. Однако якорь электромагнитными силами удерживается в притянутом состоянии. В том случае, когда по каким-либо причинам по удерживающей катушке не протекает ток, под действием пружин якорь перемещается влево, и начинается отключение выключателя.
Чтобы отключить выключатель, нужно привести в действие клапан 31. Для этого необходимо либо разомкнуть цепь удерживающей катушки, либо подать напряжение на отключающий электромагнит 27. Цепь удерживающей катушки может быть разомкнута либо кнопкой Выключение ГВ, либо контактами реле той или иной защиты. Например, на восьмиосных электровозах эта цепь разрывается при срабатывании защиты от перегрузки тяговых двигателей, дифференциальной защиты, защиты выпрямительных установок, защиты от замедленного вращения вала переключателя ступеней, земляной защиты, токовой защиты вспомогательных цепей и токовой защиты силовой цепи.
Отключающий электромагнит воздействует на отключающий механизм выключателя при подаче на его катушку переменного напряжения. При воздействии как удерживающей катушки, так и отключающего
электромагнита рычаг 28 поворачивается по часовой стрелке, преодолевая усилие пружины 29. Пусковой клапан 31 открывается, из полости 49 сжатый воздух по каналу 30 устремляется к поршню 26, при перемещении которого влево сжимается пружина 46 и открывается главный пусковой клапан 25.
Теперь из резервуара 39 поток сжатого воздуха по каналам 24, 16 поступает в дугогасительную камеру горизонтального изолятора и одновременно по каналу 48 в камеру 52 и через диафрагму 54, площадь сечения которой регулируется винтом, в цилиндр поршня 55 привода разъединителя.
В дугогасительной камере под действием возрастающего давления поршень 10 и связанный с ним подвижной контакт 5, сжимая пружину 12, переместятся вправо на 25 мм. Между разрывными контактами возникнет электрическая дуга. Дуга, образовавшаяся между подвижным 5 и неподвижным 4 контактами, выдувается и гасится потоком сжатого воздуха, который попадает в полость головки, а затем выходит в атмосферу. Для ускорения гашения дуги в зоне ее интенсивного горения помещен тугоплавкий наконечник 2, который делит дугу на несколько частей, облегчая ее гашение. Отключение выключателя всегда сопровождается звуком удара и хлопком, соответствующим выбросу сжатого воздуха в атмосферу.
Контакты разъединителя не должны начинать размыкаться до погасания дуги на дугогасительных контактах. Для обеспечения необходимой выдержки времени в выключателе предусмотрена полость 52 и диафрагма 54 с регулируемым сечением: чем меньше сечение диафрагмы, тем больше будет выдержка времени. Через 0,30—0,35 с после начала размыкания дугогасительных контактов поршень 55 под действием сжатого воздуха перемещается в крайнее правое положение, размыкая токоведущую цепь и поворачивая нож разъединителя до замыкания с заземляющим кронштейном 18.
При повороте вала 61 в сторону отключения толкаперемещается вправо и перестает сжимать пружину. Якорь 33, рычаг 28 и клапан 31 освобождаются от воздействия пружины 34. Пружина в полости 49 закрывает клапан 31. Воздух из-под поршня 26 уходит в атмосферу, закрывается главный клапан 25. После этого давление в камере падает, и поршень 10 с подвижным контактом 5 возвращается в крайнее левое положение: дугогасительные контакты замыкаются. Как в отключенном, так и во включенном положениях вал 61 фиксируется доводящим механизмом 36 со сжатой пружиной. Конденсат из резервуара 39 удаляется через трубку 40.
1.4 ТЕХНИЧЕСКИЕ ДАННЫЕ ВЫКЛЮЧАТЕЛЯ ВОВ-25-4М
Номинальное напряжение 25 кВ
Номинальный ток 400 А Номинальный ток отключения 10 к А
Номинальное давление сжатого воздуха 882 кПа
Диапазон рабочего давления сжатого воздуха 588—882 кПа Мощность отключения:
при давлении воздуха 588—882 кПа 250 MB-А
при давлении воздуха 450—588 кПа 125 »
Снижение давления воздуха в резервуаре при отключении не более 245 кПа
То же при включении не более 49 »
Собственное время отключения выключателя при давлении
76,4 кПа не более 0,04 с
Собственное время включения выключателя 0,18 с
Время запаздывания разъединителя не менее 0,03 с
Номинальное напряжение цепи управления 50 В
Ток срабатывания электромагнита переменного тока 11 А
Число блок-контактов замыкающих 3
То же размыкающих 3
Масса 200 кг
1.5 НЕЛИНЕЙНЫЙ РЕЗИСТОР И ТРАНСФОРМАТОР ТОКА
Комплектно с воздушным выключателем ВОВ-25-4М поставляются нелинейный резистор, специальный трансформатор тока на проходном изоляторе и реле, с помощью которого осуществляется защита от коротких замыканий в силовой цепи электровоза.
Нелинейный резистор предназначен для уменьшения перенапряжений, возникающих на дугогасительных контактах при разрыве дуги. После размыкания разрывных контактов главного выключателя на них возникает дуга, которая гаснет обычно тогда, когда ток переходит через нулевое значение. В определенных условиях дуга может погаснуть и раньше, что сопровождается резким спаданием тока. Быстрое уменьшение тока вызывает перенапряжения, которые могут быть опасны для оборудования. Для уменьшения перенапряжений следует растянуть во времени процесс спадания тока. Это и выполняет нелинейный резистор. Отличительной его особенностью является непостоянство сопротивления — нелинейность. При увеличении напряжения, приложенного к резистору, его сопротивление становится меньше, и наоборот. В случае возникновения перенапряжений в момент обрыва дуги между разрывными контактами его сопротивление становится меньше — через резистор протекает ток, который снижает и часто совсем снимает перенапряжение. После этого его сопротивление увеличивается, что обусловливает необходимое уменьшение тока для отключения его разъединителем.
Резистор крепится к фланцам горизонтального изолятора выключателя и подключается параллельно дугогасительным контактам.

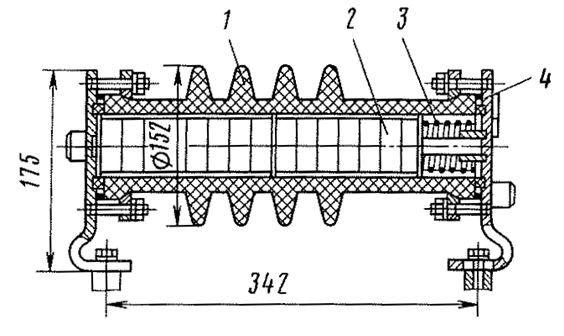

Нелинейный резистор типа ВНКС-25 (рис. 4) состоит из полого фарфорового
изолятора 1, внутри которого расположены керамические шайбы 2, прижимаемые пружиной 3. Фланцы 4 закрывают изолятор с торцов и одновременно используются для крепления резистора к главному выключателю.
Рисунок 4 – Нелинейный резистор ВНКС-25
Резистор ВНКС-25М рассчитан на номинальное напряжение 25 кВ.
Через трансформатор тока ТПОФ-25 осуществляется ввод провода с напряжением 25 кВ, идущего от главного выключателя, расположенного на крыше, к первичной обмотке тягового трансформатора, установленного в кузове электровоза. Кроме того, трансформатор ТПОФ-25 используется для контроля тока в цепи с напряжением 25 кВ.

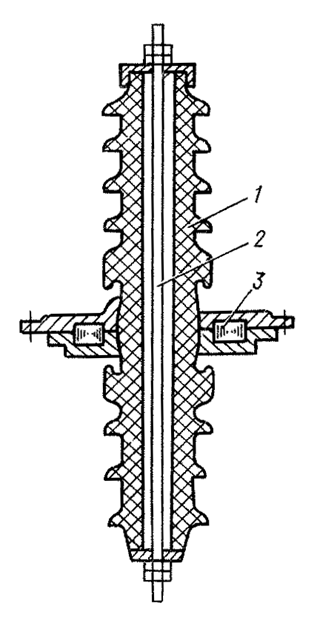

В проходной изолятор 1 (рис. 5) встроен трансформатор тока, первичной обмоткой которого является токоведущий стержень 2 изолятора. Вторичная обмотка трансформатора тока намотана на кольцевой сердечник 3. Она имеет 16 витков. Таким образом, коэффициент трансформации равен 16. Это значит, что ток во вторичной обмотке трансформатора в 16 раз меньше, чем в первичной, т. е. в стержне 2. Вторичная обмотка трансформатора тока соединена с обмоткой реле максимального тока (РМТ),
смонтированного в воздушном выключателе.
Рисунок 5 – Проходной изолятор с трансформатором
В их цепи всегда протекает ток, пропорциональный току выключателя. РМТ срабатывает, если ток выключателя превышает ток уставки. Катушка реле имеет шесть зажимов, которыми она может быть подсоединена к трансформатору тока. Меняя число рабочих витков катушки, можно изменять уставку реле максимального тока. Чем больше витков в катушке реле, тем меньше ток его срабатывания.
2 ТЕХНОЛОГИЯ РЕМОНТА ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ
2.1 СИСТЕМА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ЭЛЕКТРОВОЗОВ
Для поддержания электровозов в работоспособном состоянии и обеспечения надежной и безопасной их эксплуатации существует система технического обслуживания и ремонта электроподвижного состава. Она введена приказом МПС России от 30 декабря 1999 г. N ЦТ-725 и положением № 3р от 01.01.2001г.
Предусматривается проведение следующих видов технического обслуживания и текущего ремонта электровозов серий ВЛ:
- технические обслуживания ТО-1, ТО-2, ТО-3 для предупреждения появления неисправностей, поддержания электровозов в работоспособном и надлежащем санитарно-гигиеническом состоянии, обеспечения бесперебойной, безаварийной работы и пожарной безопасности. Техническое обслуживание ТО-3 может быть упразднено начальником железной дороги по согласованию с Департаментом локомотивного хозяйства МПС России;
- техническое обслуживание ТО-4 для обточки бандажей колесных пар без выкатки их из-под электровоза при достижении оптимальных для данного участка эксплуатации или предельных величин проката и толщины гребней бандажей;
- техническое обслуживание ТО-5, выполняемое:
в процессе подготовки электровоза для постановки в запас МПС России и длительного содержания в резерве железной дороги - ТО-5а;
в процессе подготовки электровоза к отправке в недействующем состоянии в капитальный ремонт на заводы или в другие депо, в текущий ремонт в другие депо, передачи на баланс другим депо или передислокации-ТО-5б;
в процессе подготовки электровоза к эксплуатации после постройки, ремонта на заводах или в других депо, после передислокации-ТО-5в;
|
