Деревянные клееные и цельнодеревянные конструкции (стр. 16 )

Вид напряженного состояния	, МПа (кгс/см2)
Для клееной древесины из однонаправленного шпона (LVL) сорта S
5. Сжатие вдоль волокон при толщине 75; 45; 26 мм
6. Сжатие поперек волокон среднее для толщины 75 и 45 мм
7. Изгиб при нагружении кромки
8. Изгиб при нагружении пласти вдоль волокон	35(350) 54(540)
9. Растяжение вдоль волокон	25(250) 40(400)
10. Растяжение поперек волокон	0,5(5) 1(10)
11. Скалывание вдоль волокон перпендикулярно клеевому шву	5(50) 9(90)
12. Скалывание вдоль волокон в плоскости клеевого шва	4(40) 6(60)

3 Соотношение нормативных показателей прочности сортов древесины и принятых по европейским стандартам классов прочности приведено в таблице Б.3.

3

Вид элементов ДК	Соотношение классов прочности и сортов древесины по равноценности прочностных показателей
Элементы из пиломатериалов, в том числе склеенных по длине (для класса К26 1-го сорта только зубчатым соединением типа I по ГОСТ 19414)	К16/ 3 сорт	К24/ 2 сорт	К26/ 1 сорт	-	-
Элементы из круглых лесоматериалов и бруса шириной сечения свыше 12 см	К19/ 3 сорт	-	К26/ 2 сорт	-	-
Клееные многослойные элементы из слоев класса (сорта)	-	К24/К16 (3 сорт)	К26/К24 (2 сорт)	К30/К26 (1 сорт)	К32/К28
Примечание. Отбор цельнодеревянных элементов конструкций, а также слоев клееных элементов по более высоким классам прочности (К30, К32 и др.) должен быть обеспечен силовой сортировкой или подтвержден результатами контрольных испытаний по действующей нормативно-технической документации на методы испытаний и приемки продукции. Цельнодеревянные элементы 3 сорта, соответствующие классу прочности К16, допускается использовать для мало ответственных конструкций.

4 Расчетные сопротивления Rp определяют по формуле:

при обеспеченности 0,99 с учетом коэффициента надежности по материалу γm, определяемому из условия перехода от обеспеченности 0,95 для Rн к обеспеченности 0,99 для Rр (2,33) по выражению:

,

где ηн, ηр - квантили для обеспеченности 0,95 для Rн (1,65) и обеспеченности 0,99 для Rр (2,33);

v - коэффициент вариации, а также с учетом коэффициентов надежности по ответственности и сроку службы γн(о) и γн(сс).

Приложение В

Плотность древесины, фанеры и древесины из однонаправленного шпона

Породы древесины	Плотность древесины, кг/м3, в конструкциях для условий эксплуатации по таблице 1
А1, А2, Б1, Б2 (C1, C2)	всех остальных
Хвойные:
лиственница	650	800
сосна, ель, кедр, пихта	500	600
Твердые лиственные:
дуб, береза, бук, ясень, клен, граб, акация, вяз и ильм	700	800
Мягкие лиственные:
осина, тополь, ольха, липа	500	600

Приложение Г

Данные для расчета сжатых, изгибаемых и сжато-изгибаемых элементов

1 - Значения коэффициента kжN для расчета сжатых и сжато-изгибаемых элементов с переменной высотой и постоянной шириной сечения

Условия опирания элементов	kжN при проверке
элементов прямоугольного сечения	элементов двутаврового и коробчатого сечений с постоянной высотой поясов
В плоскости у z	В плоскости х z	В плоскости у z	в плоскости x z
	(0,4 + 0,6β)β	0,4 + 0,6β	β	L
	0,07 + 0,93β	0,66 + 0,34β	0,35 + 0,65β	L

2 - Значения коэффициентов kф и kж для расчетов на устойчивость плоской формы деформирования

Форма эпюры моментов	kф	kжM
При закреплении только по концам участка lр	При закреплении по концам и растянутой от момента М кромке
	1	1	β1/2	β1/2
	1,75-0,75d 0 < d < 1			β1/2
	2 - (0,5 + d)2 -1 ≤ d ≤ 0			β1/2
	1,35 + 1,45(с/lр)2	1,35 + 0,3(с/lр)
	1,13	1,13	β1/2	β2/5
	2,45	2,32	β1/4	β1/2

3 - Значения коэффициентов k и с для вычисления прогибов балок с учетом переменности сечения и деформаций сдвига

Поперечное сечение балки	Расчетная схема	k	с
Прямоугольное		β	0
»		0,23 + 0,77β	1,64 + 7,6β
»		0,5d + (1 - 0,5)β
»		0,15 + 0,85β	15,4+3,8β
Двутавровое		0,4 + 0,6β	(45,3 - 6,9β)γ
Прямоугольное		0,23 + 0,77β + 0,6d(1 - β)
»		0,35 + 0,65β	5,4 + 2,6β
Примечание - Здесь γ - отношение площади поясов к площади стенки двутавровой балки (высота стенки принимается между центрами тяжести поясов).

Приложение Д

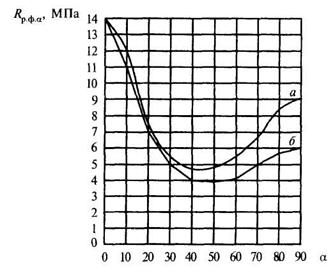

Графики для расчета фанерных стенок балок и плит
