ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КЕРОСИНОВОЙ ЛАМПЫ

1

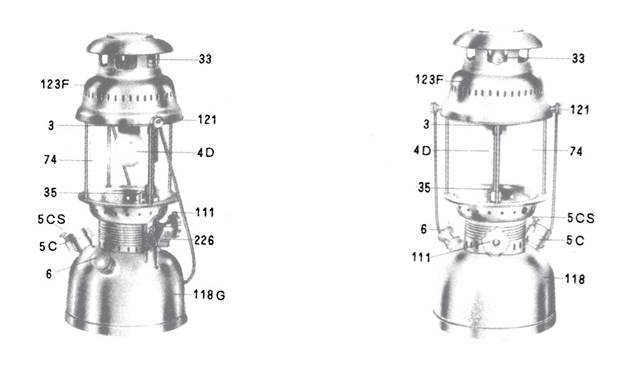

Ослабить винты крепления ручки лампы (121), приподнять и снять колпак (123), снять внутреннюю крышку, несущую керамическую форсунку (117), и аккуратно отложить в сторону.

2

Удалить верхнюю и нижнюю картонные (или пластиковые) прокладки, предназначенные для транспортирования (AB), располагающиеся вокруг стеклянного плафона (74), и упаковочную бумагу, в которую завернут стеклянный плафон.

Внимание! При извлечении плафона будьте осторожны. Стекло тонкое и при неаккуратном обращении может разбиться.

3

Привяжите калильную сетку (4D) к соплу форсунки (3). Калильная сетка должна находиться в вертикальном положении по отношению к земле, а излишек нити должен быть обрезан.

4

Поставьте на место внутреннюю крышку и колпак. Смесительная трубка (33) должна быть обязательно направлена на ниппель (50), установленный на верхней части испариA), иначе лампа работать не будет.

5

Заполните 2/3 объема резервуара (118) керосином (приблизительно 1 литр) через горловину с помощью воронки.

6

Затяните крышку заправочной горловины с манометром (5C) и спусковой винт (5CS). Направьте стрелку колесика (111) вверх.

7

Открутите крышку насоса (90) и вытащите поршень. Проверьте, плотно ли закручена гайка (при необходимости подтяните). Смажьте машинным маслом кожаный манжет насоса и аккуратно установите насос на место. Проверьте, плотно ли завинчена крышка насоса (90). Накачайте насос (6), пока стрелка уровня давления (5C) не достигнет 1, иначе может разорвать сетку.

8

Лампы моделей № 000 и № 000 поджигаются с помощью кнопки устройства быстрого поджига (226). Работу сопла необходимо поддерживать приблизительно 50 секунд.

9

Во время использования устройства поджига (226) необходимо подкачивать насос, чтобы стрелка манометра держалась на красной линии. Если прибор поджига не подает струю, используйте иглы зажигания (300)

10

После подачи струи в течение 50 секунд медленно поверните колесико (111) вниз, и лампа будет гореть самостоятельно. Затем закройте устройство поджига (226).

11

Зажечь лампы моделей № 000 и № 000 можно с помощью подогрева спирта. Наполните резервуар подогрева (35) спиртом. (Этот метод также можно использовать при эксплуатации ламп моделей № 000 и № 000).

12

Подожгите спирт в резервуаре подогрева.

13

Когда спирт практически выпарится, медленно поверните стрелку колесика (111) вниз, и калильная сетка раскалится.

14

Регулируйте винт, установленный на верхней части лампы (32), с помощью отвертки, до тех пор, пока уровень света не достигнет желаемой яркости.

15

Поворачивая колесико (111) вправо и влево, можно достичь желаемой яркости. Это также можно сделать с помощью регулировки иголок в ниппеле (50).

16

Чтобы выключить лампу:

1) Отвинтите спусковой винт (5CS).

2) Поверните колесико (111) вверх.

17

Когда калильная сетка придет в негодность (визуально видно нарушение целостности), ее нужно сразу же заменить новой, для того, чтобы ее пламя не повредило стеклянный плафон (74).

18

С течением времени отверстие (50) ниппеля может расшириться, а игла (68) может начать проворачиваться после долговременного использования, уровень яркости света может снизиться. Ниппель и игла должны быть заменены новыми.

19

Периодически следует смазывать кожаный манжет на штоке насоса, чтобы избежать его высыхания и облегчить накачивание.
