Подключаем и настраиваем Си-Би-радиостанцию в автомобиле самостоятельно
Несмотря на погодные катаклизмы, лето все же в этом году вступило в свои права, и множество легких на подъем автотуристов устремились в дальние маршруты – кто на юга, а кто и в более любопытные и отдаленные уголки необъятной России. В разгар периода путешествий у автовладельцев традиционно возрастает интерес к Си-Би-радиостанциям, работающим на «канале дальнобойщиков», способных принести пользу в дальнем путешествии. Для желающих приобрести и установить рацию самостоятельно – наш инструктаж!
Подключение радиостанции к питанию

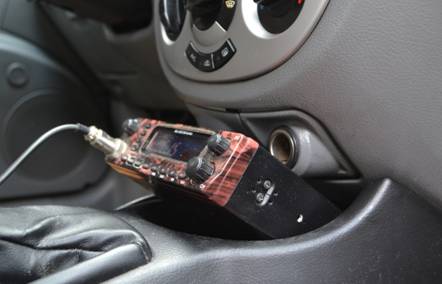

Нижеследующий гайд по инсталляции Си-Би-рации в автомобиль касается не тех, кто юзает радиосвязь ежедневно и профессионально, а тех, кому она нужна для эпизодического использования – в основном в дальних поездках. В этом случае большинство водителей предпочтут не крепить рацию в салоне стационарно, портя интерьер и провоцируя парковочных воров, а просто пристроить её временно в подходящем месте – между сиденьями, между сиденьем и боковой стойкий, или в лотке для мелких вещей под торпедо, как это сделано, к примеру, на фото Chevrolet Lachetti:

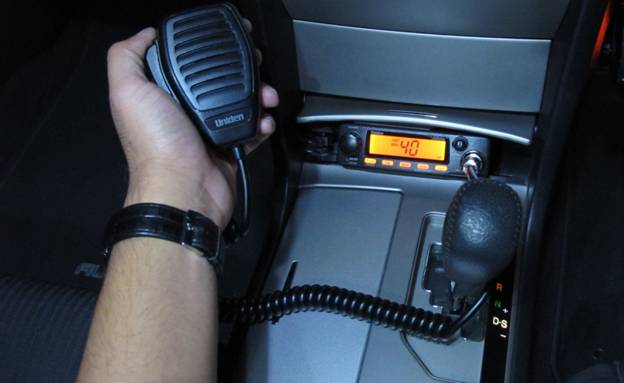

Пристроили рацию – подключаем к ней питание! Бытует мнение, что радиостанцию в автомобиле непременно нужно подключать отдельной проводкой от АКБ, однако это решение больше подходит для ежедневного использования. В нашем же случае эпизодического использования это совершенно не нужно – гораздо удобнее взять питание с разъема прикуривателя. Это самое простое, быстрое, и при этом, особо подчеркнем, ВПОЛНЕ КОРРЕКТНОЕ подключение. Не халтурно-компромиссное, как некоторые думают, а отвечающее всем требованиям – как в плане силовой части, так и в плане непосредственной работы радиостанции в эфире. Такой коннект абсолютно безопасен для электропроводки, осуществляется за полчаса, и оптимален в случае нового автомобиля и вредных гарантийщиков, только и ищущих повод, чтобы отказать в гарантии по надуманным причинам.
У радиостанции с выходной мощностью 4-5 ватт максимальный потребляемый ток не превышает 2-3 ампера, а у радиостанции мощностью 8-10 ватт – менее 5 ампер, что как минимум вдвое-втрое меньше тока предохранителя, защищающего разъем прикуривателя. Чтобы подключить рацию к прикуривателю, два провода питания, черный и красный, выходящие из радиостанции, мы удлиняем пайкой или скруткой до длины 1-2 метра - в зависимости предполагаемого места установки аппарата. На конец надставленного провода припаиваем (центр – плюс, боковые контакты – минус) стандартный разъем-«папа» в прикуриватель, который продается в каждом автомагазине.
Важно – штекер провода питания рации должен быть вставлен именно в прикуриватель в торпедо; использовать разветвители, качество которых часто отвратительное, нежелательно!
Если же гнездо прикуривателя одно, а питать в дороге нужно и телефон, и регистратор, и другие гаджеты, при этом гарантийный период завершился, а ваши умелые руки не пугаются необходимости протащить провод из подкапотного пространства в салон, то можно подключить радиостанцию напрямую к АКБ. (Еще раз подчеркну, что такое подключение не имеет каких-либо преимуществ перед питанием через прикуриватель – ни с точки зрения электробезопасности, ни с точки зрения качества связи!)
В этом случае приобретается 3-метровый (примерно) отрезок обычного электросетевого провода сечением 2х1,5 мм, защищается по всей длине пластиковой гофрой и протаскивается от аккумулятора в салон через какой-либо резиновый уплотнитель моторного щита. На концы проводов возле АКБ обжимаются или паяются клеммы под болтики М6 и предохранитель на 10 ампер (предохранитель ставится в плюсовой провод рядом с аккумулятором!), а к двум противоположным концам проводов подключается «хвост» питания радиостанции с соблюдением полярности. Место соединения проводов тщательно изолируется липкой лентой или термоусадкой.
Установка антенны
Станция установлена и подключена – монтируем антенну. Будем считать, что она у нас быстросъемная на магнитной подошве, что не потребует портить кузов для установки.
Поэтому дадим лишь несколько общих тезисов – без углубления в лишнюю теорию.
1 - Антенны с длиной около метра или даже меньше – работоспособны, но чрезвычайно малоэффективны. Зависимость эффективности от длины – прямая, при покупке стоит предпочесть антенну с длиной, близкой к двум метрам. Впрочем, с ростом длины растет и цена…
2 - Оптимальная установка антенны – на крыше (в центре или на краю – разницы фактически нет). Несколько хуже – на багажнике, но тоже вполне допустимо. Чтобы не портить краску на крыше, кладем под магнит полиэтилен.
3 - Провод от антенны к станции пропускается между уплотнителем двери и дверным проемом, или между крышкой багажника и уплотнителем проема багажника, и заводится в салон. Необходимо убедиться, что уплотнители не оставляют на кабеле заметных вмятин!
4 - Кабель антенны на магнитной подошве нельзя произвольно укорачивать или удлинять – его длина должна оставаться неизменной, около 3,6 м. Лишнее прячем под сиденьями или ковриками, не скручивая в кольца или бухты.
5 - А теперь самое главное – антенны в магазине продаются ненастроенными, поскольку настройка зависит от места установки на конкретном автомобиле. Чаще всего регулировка осуществляется изменением длины штыря антенны (выдвиганием/задвиганием), для чего в комплекте идет небольшой ключик-шестигранник. Место регулировки обязательно будет указано в инструкции к антенне.
Настройка антенны
Собственно, настройка антенны - самый важный момент всей нашей истории. Возможно, настройку стоит заказать профессионалам – эти услуги недороги, работа занимает менее получаса и предлагается на парковках грузовиков и возле крупных автомагазинов на трассах. Но многие предпочитают самостоятельно разобраться в вопросе, исповедуют принцип «хочешь сделать хорошо – сделай сам!», и хотят иметь собственный комплект инструментов для контроля состояния антенны в дальнейшем. Для них - нижеследующий мастер-класс. Опять же чисто алгоритм, без углубления в лишнюю теорию и физику происходящих процессов, в которую каждый при желании сможет погрузиться самостоятельно.
Для настройки антенны нам понадобится прибор под названием КСВ-метр (измеритель коэффициента стоячей волны), который несложно приобрести – Google в помощь. Стоимость простейшей модели – от 500 до 1000 рублей, наиболее распространен прибор, уже много лет встречающийся в продаже под разными названиями (SWR-420, 430, KW-520, и т. п.) – на самом деле это один и тот же китайский КСВ-метр, с одним и тем же принципом работы, одинаковым обозначением переключателей и разъёмов. Прибор, безусловно, более, чем средненький, но для нечастого использования вполне сойдет.
Также нам потребуется высокочастотный соединитель того же стандарта, что и гнездо на рации и штекер на кабеле. Он нужен, чтобы включить КСВ-метр между радиостанцией и антенной, не удлиняя существенно антенный кабель. Подойдет переходник-«бочонок» формата «папа-папа» (для жесткого подключения), или коротенький (10-20 см) антенный кабель, также с разъемами «папа» на обоих концах. Стандарт разъемов наиболее известен под именем «PL» - так его нужно спрашивать в магазине.
Рация подключена к питанию, антенна на крыше, кабель заведен в салон. На радиостанции установлен канал, соответствующий «частоте дальнобойщиков» (обычно это канал 15 сетки «D», частота 27.135 мГц), включен режим FM (чисто для настройки, ибо на автоканале работают в AM).
Начинаем настройку!
1 - Подсоедините КСВ-метр между радиостанцией и антенной: антенный разъём радиостанции соедините «бочонком» или коротким кабелем с разъёмом КСВ-метра, помеченным, как RTX, антенну вставьте в разъём КСВ-метра, помеченным, как ANT.
(если разъемы КСВ-метра не помечены, вставляйте как угодно – КСВ-метр, в принципе, симметричный прибор)
2 - Переключатель PWR/SWR на КСВ-метре установите в положение «SWR», а переключатель FWD/REF - в положение «FWD».
3 – Включите рацию и нажмите на тангенту, перейдя в режим передачи. Удерживая тангенту в нажатом положении, вращайте на КСВ-метре ручку регулятора калибровки «CAL», чтобы стрелка встала на цифру «10» по шкале SWR. Отпустите тангенту.

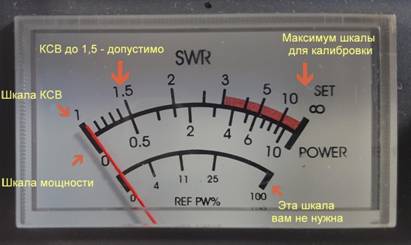

4 - Переведите переключатель FWD/REF в положение «REF», снова нажмите на тангенту. Удерживая ее нажатой, посмотрите на цифру КСВ на шкале SWR. Лучший КСВ – 1, если он более 1,5 – то требуется подстройка антенны.
5 – Увеличив на 1-2 сантиметра длину штыря (или иного регулировочного элемента) антенны, снова проведите измерение, повторив пункты 2-4 этой инструкции. Если значение КСВ после регулировки возросло – значит, длину нужно уменьшать, а не увеличивать... Путем постепенных изменений длины и последующих замеров раз за разом добейтесь минимальных показаний индикатора по шкале SWR – близких к 1, но не более 1,5.
