Инструкция по выбору карданного вала
1. Определить обороты ВОМ трактора
1.1 540 об/мин
1.2 1000 об/мин

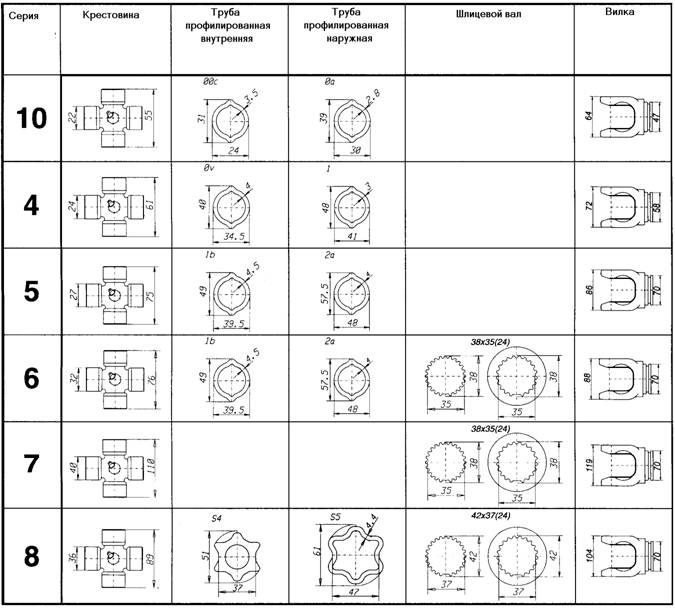

2. Измеряем крестовину и определяем серию.
3. Выбираем профиль вала
3.1 Профилированная труба
3.2 Шлицевое соединение

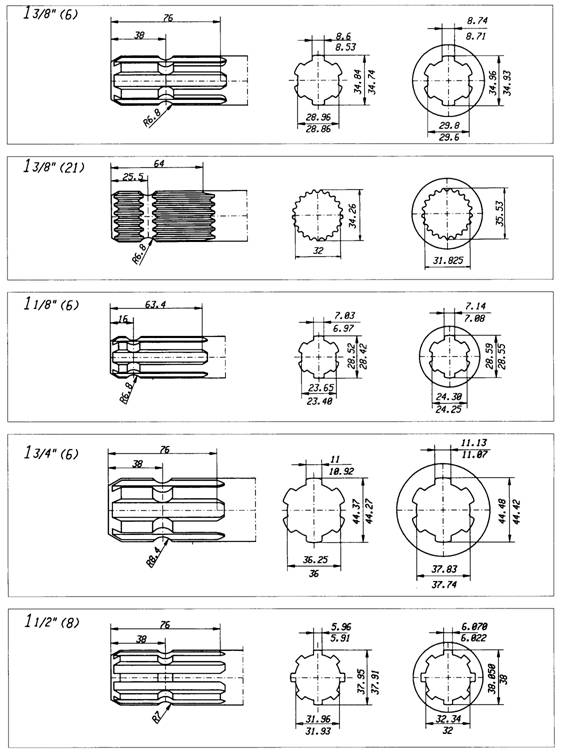

4. Выбираем шлицевое соединение к трактору
5. Выбираем длину карданного вала (замеряем от центра крестовин минимальную длину карданного вала).
Код | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
Lmin | 460 | 510 | 560 | 610 | 710 | 810 | 860 | 1010 | 1210 | mm |
6. ВА защита муфт стандарт.
7. Выбираем предохранительную муфту

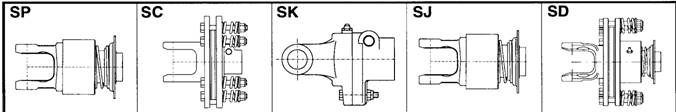

Предохранительные муфты SP
Предохранительный муфты с радиальными гребнями закрывают поток силы благодаря форме гребня. При превышении нагрузки гребни отбрасываются в отверстия, после чего начинается проскальзывание между приводной и ведомой частью муфты (это проявляется в форме пульсации). Возникающий резкий звук выполняет функцию предупреждения. Необходимо отключить ВОМ трактора и выяснить причины.
Односторонние муфты SJ
применяются как муфты для разгрузки в случае опасности от воздействия крутящего момента силового агрегата на приводные элементы, когда приводная машина неожиданно отключится. Крутящий момент происходит только в одном направлении. Доступны как левого так и правого вращения.
Муфты со срезным винтом SK
Муфты со срезным винтом, являются жесткими муфтами, предназначенными для предотвращения блокады, возникающей вследствие перегрузки. Если момент превысит сопротивление срезу, происходит срез винта и прерывается поток силы. Передача силы восстанавливается после замены винта.
Фрикционные муфты SC
Это предохранительные муфты, которые при помощи силы трения передают момент вращения. Фрикционные муфты - один из видов запчастей для спецтехники, предназначенных для привода в случае многократных и кратковременных перегрузок. Прекращение и восстановление потока силы у фрикционных муфт мягче, чем у предохранительных муфт с радиальными гребнями.
Односторонние фрикционные муфты SD
Это предохранительные муфты, которые при помощи силы трения передают момент вращения только в одном направлении (либо в правом либо в левом) Фрикционные муфты - один из видов запчастей для спецтехники, предназначенных для привода в случае многократных и кратковременных перегрузок. Прекращение и восстановление потока силы у фрикционных муфт мягче, чем у предохранительных муфт с радиальными гребнями.
7. Выбираем шлицевое соединение для техники. Смотри пункт 4.

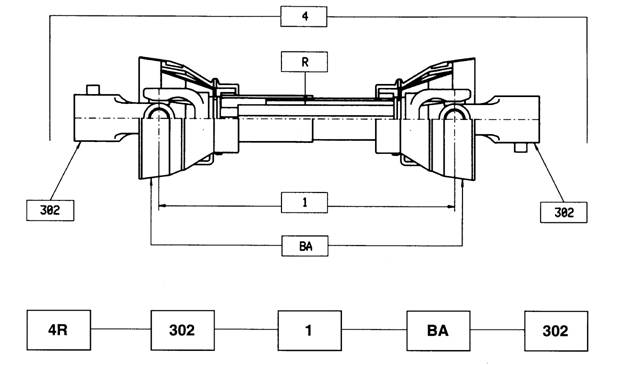

8. Заполняем таблицу
Обороты ВОМ трактора | Серия и профиль | Шлицевое соединение к трактору | Длина вала | Защита (кожух) | Предохранительная муфта | Шлицевое соединение для техники |
ВА |
