АЛЬБОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ
"КОНСТРУКЦИИ НАВЕСНОЙ ФАСАДНОЙ СИСТЕМЫ С ВОЗДУШНЫМ ЗАЗОРОМ "ОЛМА"
О компании
Количество конструктивных исполнений системы по облицовочным элементам - 4:
Керамогранит,
Фиброцемент,
Натуральный камень,
Кассеты.
Способ крепления плит:
Видимый,
Скрытый.
Элементы крепления:
Направляющие,
Сборные регулируемые кронштейны,
Установочные клямеры с подвижными и неподвижным лапками,
Короба,
Анкера.
Конструктивные решения системы НВФ предусматривают возможность использования облицовочных плит из материалов: керамогранита, фиброцемента, натурального камня, алюминиевых кассет.
Все конструктивные элементы выполнены из нержавеющих сталей с высокими антикоррозийными свойствами и прочностными характеристиками, что обеспечивает высокую надежность конструкции при применении в жестких климатических условиях и в строениях высотой 75 м. Выбор материалов из ряда: AISI 304 (отечественный аналог 08Х18Н10Т), 12Х18Н10Т, 12Х15Г9НД, ОЦ 08пс - ХП, AISI 430 (отечественный аналог (12Х17).
Эксклюзивное конструкторское решение клямера с плавающими упорными лапками обеспечивает надежность системы. Облицовочная плита - узел крепления (клямер) - плита верхняя - плита нижняя, плавающие лапки клямера обеспечивают сохранение межплитового зазора при температурных изменениях в диапазоне -40 - +40 °С. Сборные конструкции позволяют регулировать длину вылета полки кронштейна, что позволяет выбрать отклонения от плоскостности стены и ее неперпендикулярность. Компенсация отклонений наружной стены до 325 мм.
Современные теплостойкие материалы, используемые при облицовке, а также материалы утеплителя и обеспечение влагозащиты теплоизоляции, гарантируемый вентиляционный зазор в пределах 425 мм (с учетом толщины утеплителя), рассчитываемый при проектировании системы НВФ, обеспечивают:
Энергосбережение,
Эстетическую привлекательность фасада здания,
Надежность и долговечность эксплуатации до 50 лет.
проводит постоянные совершенствования конструкции, которые после технической оценки ФСЦ вносятся в Альбом технических решений. Вся продукция, производимая группой компаний "ОЛМА", имеет Технические свидетельства и Техническую оценку. имеет лицензию на проектирование систем навесных вентилируемых фасадов с воздушным зазором.
Разработанная и освоенная в серийном производстве система НВФ ОЛМА эффективно используется при строительстве жилых, торговых, офисных зданий в Москве и регионах. Среди значимых объектов можно выделить учебный корпус МГУ, элитный дом в Сочи, торговый комплекс "Золотая миля", крупные офисные комплексы в Москве.
КОНСТРУКЦИЯ НАВЕСНОЙ ФАСАДНОЙ СИСТЕМЫ С ВОЗДУШНЫМ ЗАЗОРОМ "ОЛМА" ТИПА "СО Т-Ф-ВХ" ДЛЯ ОБЛИЦОВКИ ПЛИТАМИ ИЗ ФИБРОЦЕМЕНТА
Спецификация применяемых изделей и материалов
поз. N | Обозначение | Наименование | Общий вид | Примечание |
(1) | (2) | (3) | (4) | (5) |
1 | ОК1 | Кронштейн |
| Материал: коррозионностойкая сталь |
2 | ОК2 | Кронштейн |
| Материал: коррозионностойкая сталь |
3 | ОКЗ | Кронштейн |
| Материал: коррозионностойкая сталь |
4 | ОК4/ОК5 | Кронштейн |
| Материал: коррозионностойкая/ оцинкованная сталь |
5 | ОВ4/ОВ5 | Вставка |
| Материал: коррозионностойкая/ оцинкованная сталь |
Рис.1
(1) | (2) | (3) | (4) | (5) |
6 | ОН1 | Направляющая |
| Материал: коррозионностойкая сталь |
7 | ОН2 | Материал: оцинкованная сталь | ||
8 | СК1 | Скоба |
| Для ОН1 Материал: коррозионностойкая сталь |
9 | СК2 | Для ОН2 Материал: оцинкованная сталь | ||
10 | СТ1 | Стойка |
| Материал: коррозионностойкая сталь |
11 | СТ2 | Материал: оцинкованная сталь | ||
12 | ПЛ1 | Полка |
| Материал: коррозионностойкая сталь |
13 | ПЛ2 | Материал: оцинкованная сталь | ||
14 | УГ1 | Уголок |
| Материал: коррозионностойкая сталь |
15 | УГ2 | Материал: оцинкованная сталь | ||
16 | ПТ1 | Прокладка теплоизоляционная |
| Материал: паронит |
17 | ПТ2 | Прокладка теплоизоляционная |
| Материал: паронит |
Рис.1.1
(1) | (2) | (3) | (4) | (5) |
18 | Заклепки из нержавеющей стали 5х18 К 14 |
| А/А2 | |
19 | Анкерные дюбели |
| ||
20 | Тарельчатые дюбели |
| ||
21 | Заклепки вытяжные коррозионностойкие 3,2-4,8 |
| А2/А2 | |
22 | Заклепки вытяжные оцинкованные 3,2-4,8 |
| УС/УС | |
23 | Самонарезающие оцинкованные винты |
| УС | |
24 | Декоративная вставка |
|
Рис.1.2
Кронштейн ОК1
Материал кронштейна - коррозионностойкая сталь
L* - длина кронштейна назначается в зависимости от проектных условий (от 100 мм до 270 мм)
Рис.2
Кронштейн ОК2
Материал кронштейна - коррозионностойкая сталь
L* - длина кронштейна назначается в зависимости от проектных условий (от 100 мм до 280 мм)
Рис.2.1
Кронштейн ОК3
Материал кронштейна - коррозионностойкая сталь
L* - длина кронштейна назначается в зависимости от проектных условий (от 100 мм до 280 мм)
Рис.2.2
Кронштейн ОК4/ОК5
Материал кронштейна - коррозионностойкая сталь/оцинкованная сталь
L* - длина кронштейна назначается в зависимости от проектных условий (от 100 мм до 270 мм)
Рис.2.3
Вставка ОВ4/ОВ5
Материал кронштейна - коррозионностойкая сталь/оцинкованная сталь
L* - длина вставки (от 80 мм до 190 мм)
Рис.2.4

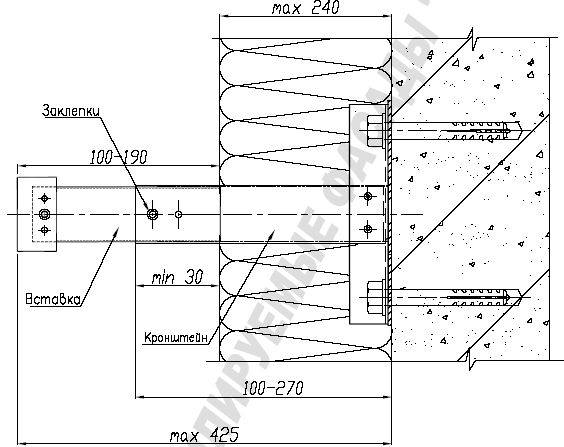

Узел крепления кронштейна к стене
Вид сбоку
Вид сверху
Рис.3

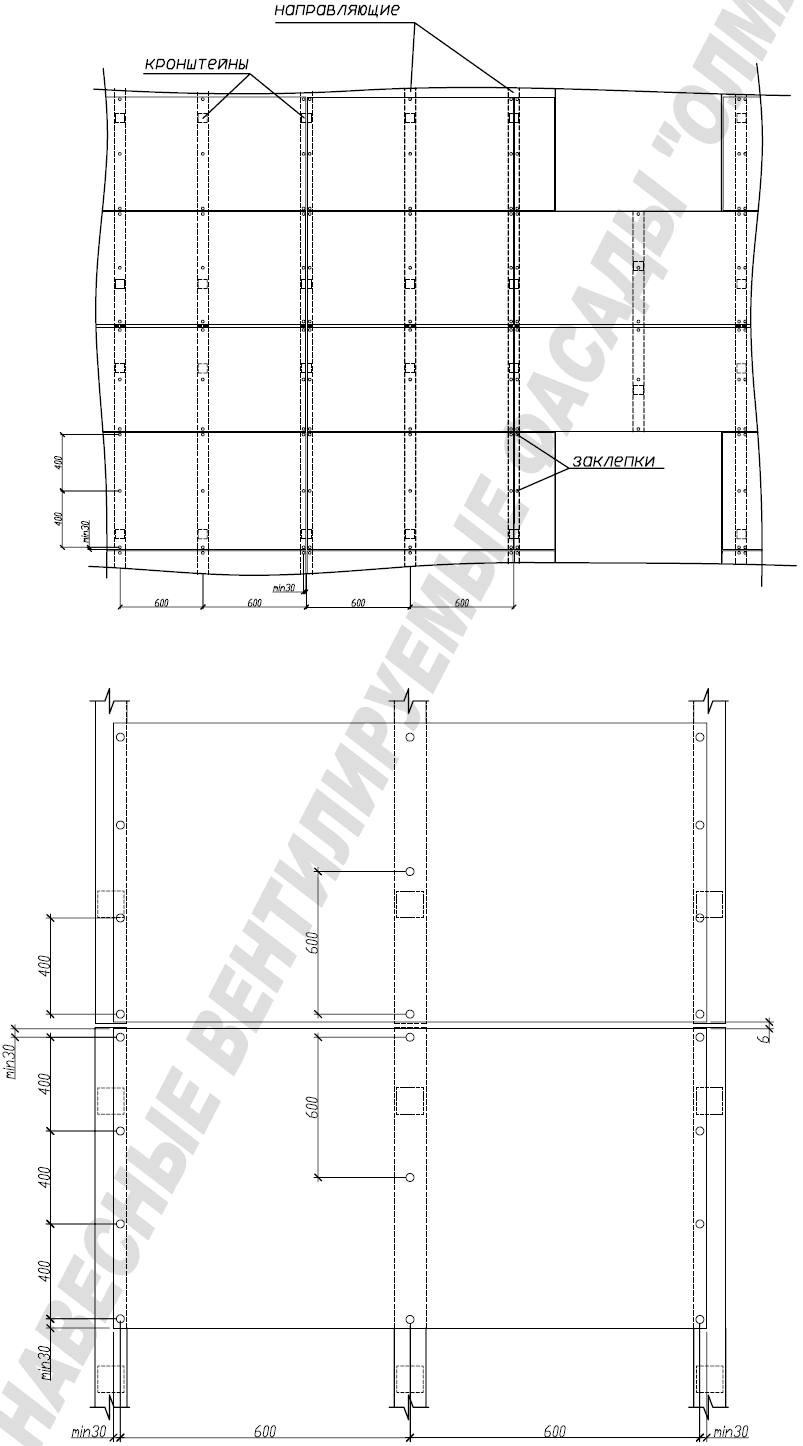

Принципиальная схема установки кронштейнов
Рис.4
Схема крепления утеплителя
(минераловатные плиты)
Схема крепления утеплителя на углу здания
1. Основной типоразмер минераловатных плит для вентилируемых фасадов - 600x1000, 600x1200.
2. Крепление утеплителя к стене осуществляется тарельчатыми дюбелями из расчета 5 шт. на 1 плиту.
3. В - толщина утеплителя.
Рис.5
Узел крепления утеплителя
Рис.6

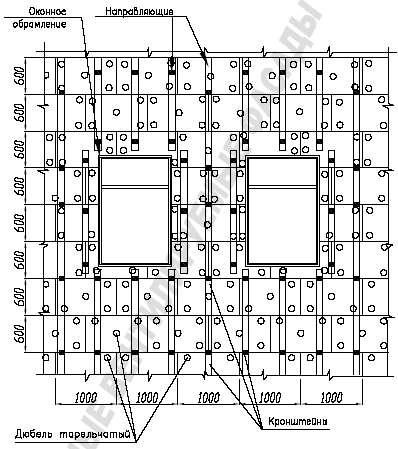

Принципиальная схема установки утеплителя
Рис.7
Узел кронштейна в сборе
Вид сбоку
Вид сверху
Примечание: На виде сверху уплотнитель условно не показан
Рис.8
Узел установки вертикальной направляющей
Bид сбоку
Вид сверху
Примечание: На виде сверху уплотнитель условно не показан
Рис.9
Узел стыка вертикальных направляющих
(типовой)
Рис.10

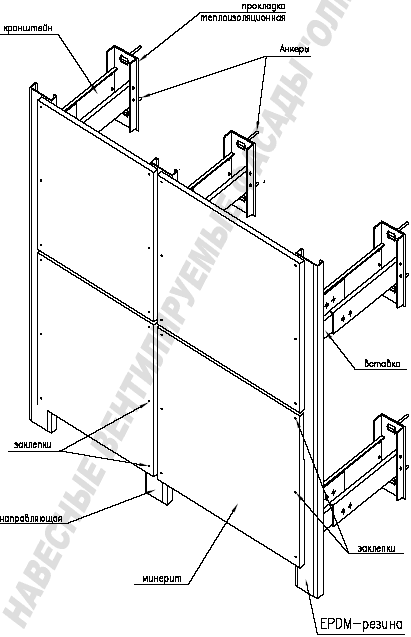

Система СО-04
Рис.11
Узел крепления плит облицовки при вертикальной разрезке
Рис.12

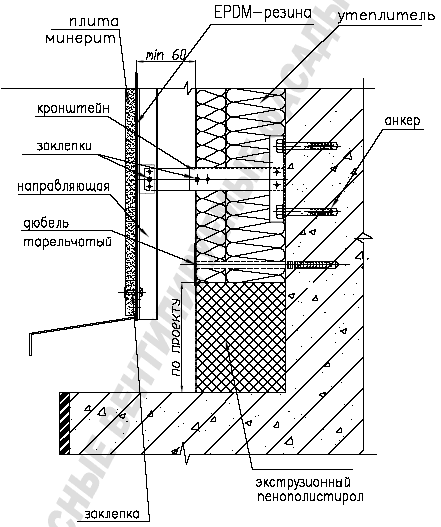

Узел примыкания к цоколю
Рис.13
Узел примыкания к парапету
Рис.14

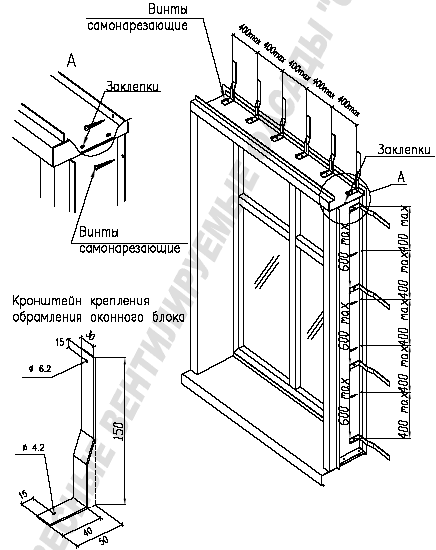

Схема установки оконного обрамления
Материал: Сталь оцинкованная толщиной 1,5 мм
Рис.15
Узел крепления отлива оконного обрамления
Рис.16

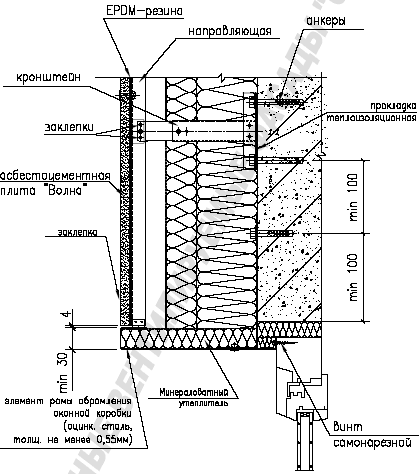

Узел крепления верхнего откоса оконного обрамления для асбестоцементных плит "Волна"
Рис.17.1

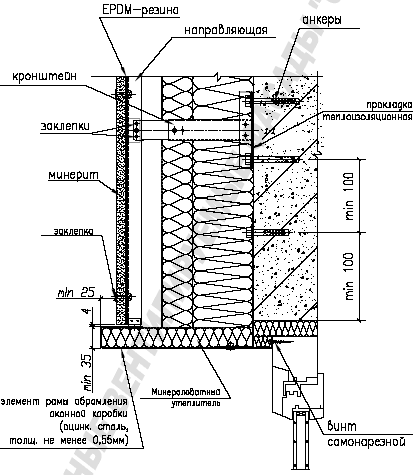

Узел крепления верхнего откоса оконного обрамления для фиброцементных плит "Minerit"
Рис.17.2

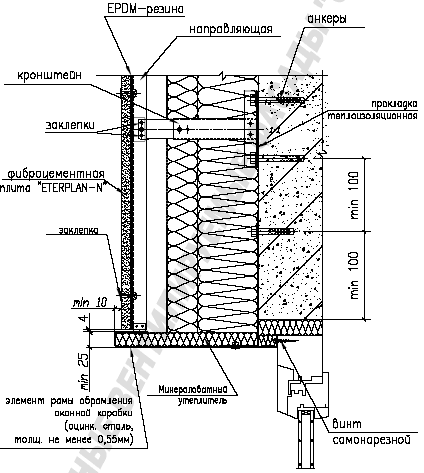

Узел крепления верхнего откоса оконного обрамления для фиброцементных плит "ETERPLAN-N"
Рис.17.3

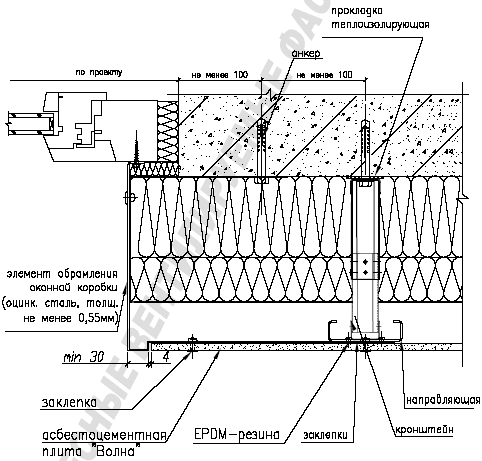

Узел крепления бокового откоса оконного обрамления для асбестоцементных плит "Волна"
(Вариант 1)
Рис.18.1

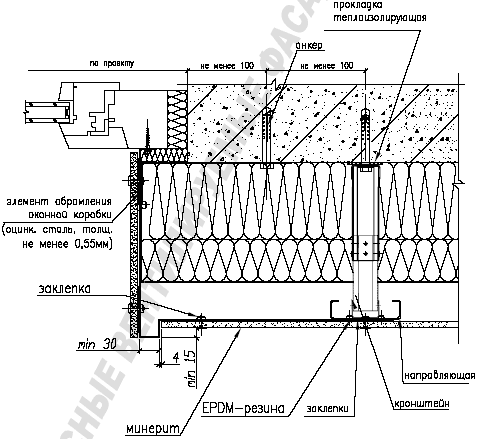

Узел крепления бокового откоса оконного обрамления для фиброцементных плит "Minerit"
(Вариант 1)
Рис.18.2

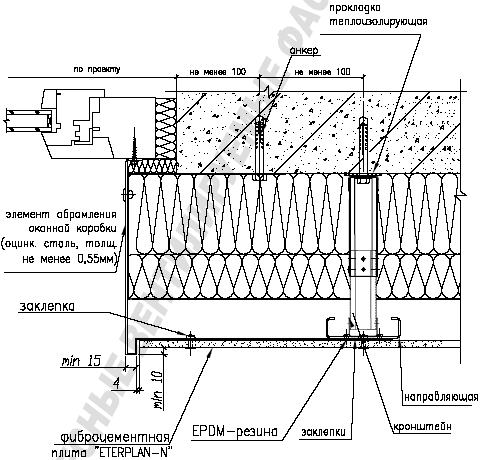

Узел крепления бокового откоса оконного обрамления для фиброцементных плит "ETERPLAN-N"
(Вариант 1)
Рис.18.3

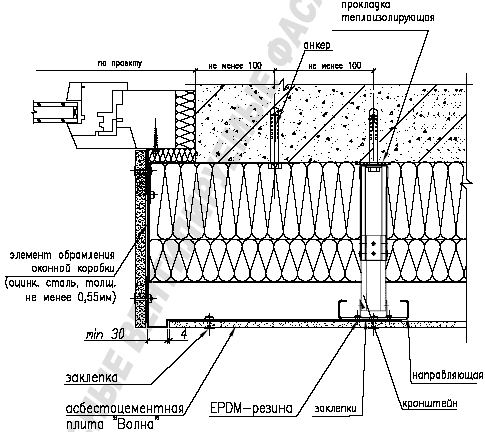

Узел крепления бокового откоса оконного обрамления для асбестоцементных плит "Волна"
(Вариант 2)
Рис.19.1

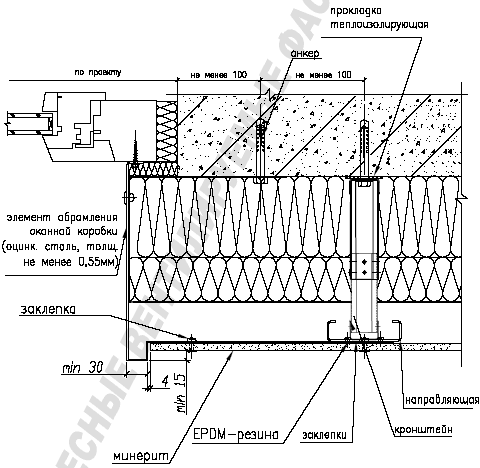

Узел крепления бокового откоса оконного обрамления для фиброцементных плит "Minerit"
(Вариант 2)
Рис.19.2

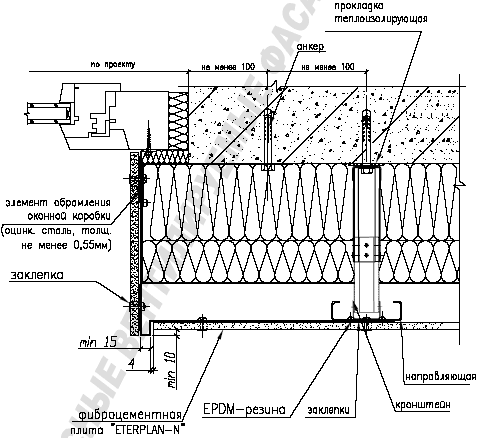

Узел крепления бокового откоса оконного обрамления для фиброцементных плит "ETERPLAN-N"
(Вариант 2)
Рис.19.3
Схема расстановки планок углового элемента
Рис.20

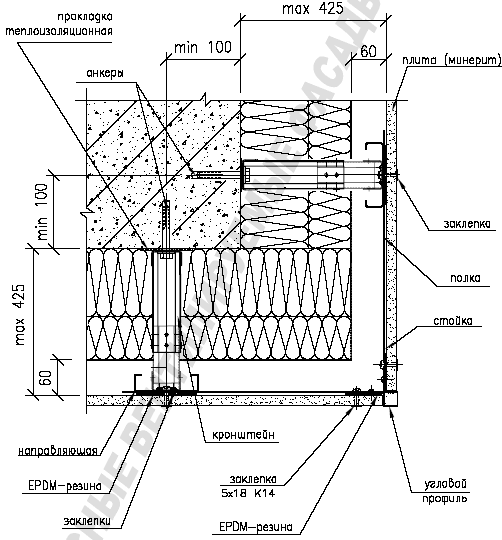

Узел крепления на внешнем углу
Рис.21.1

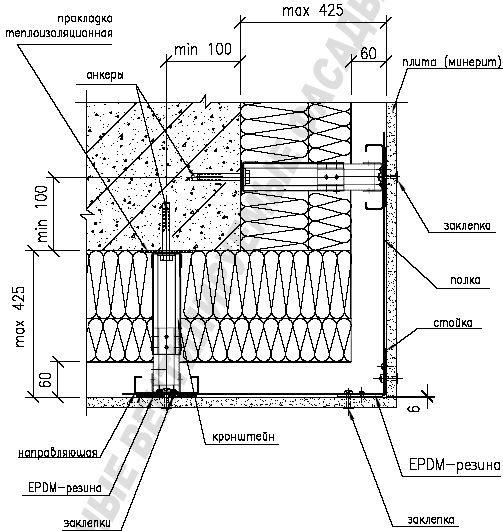

Узел крепления на внешнем углу
Рис.21.2

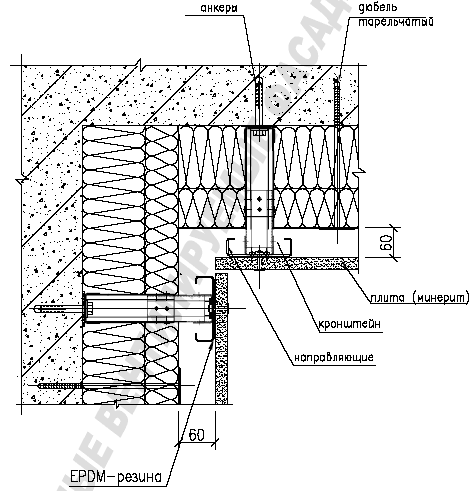

Узел крепления на внутреннем углу
Рис.22

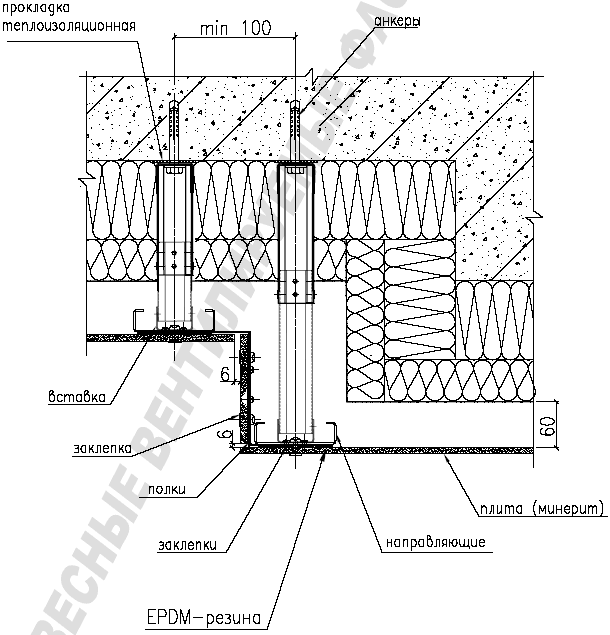

Узел облицовки вертикального уступа стены
Рис.23
Узел крепления плит из Минерита
Рис.24

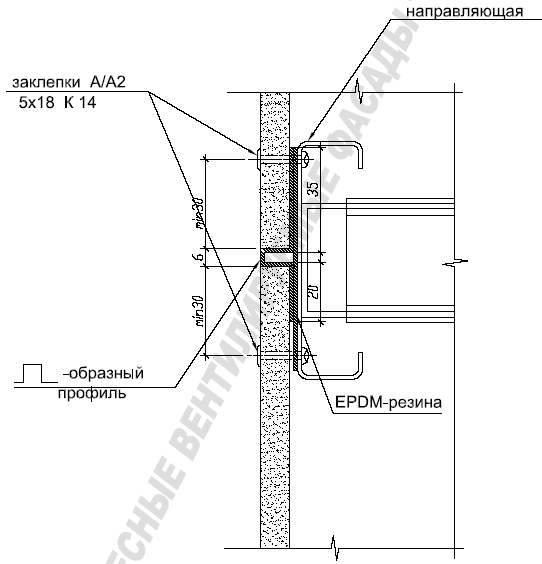

Вертикальный шов
Рис.25
Вертикальный шов
Рис.26
