Комплект цветного видеодомофона с антивандальной панелью А4-М4С + A4-M9C.

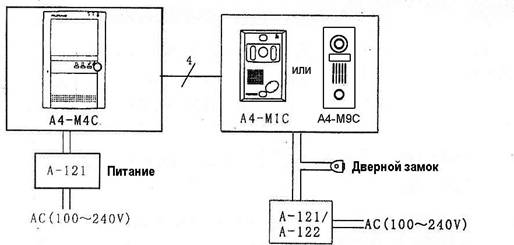

Варианты подключения
Комплект поставки
Внутренний монитор | 1 | Соединительный кабель | 2 |
Винты для крепления | 2 | Внешняя панель А4-М9С | 1 |
Крепежный кронштейн | 1 | Руководство пользователя | 1 |
Винты (ST4x25мм) | 2 | Адаптер питания монитора | 1 |
Описание элементов
| 1. Громкоговоритель. 2. Микрофон. 3. TFT дисплей. 4. Индикатор питания. 5. Кнопка монитор 1. 6. Кнопка монитор 2. 7. Кнопка разговора. 8. Кнопка открытия двери. 9. Управление уровнем звука. 10. Управление яркостью. 11. Управление цветностью. |
Подключение

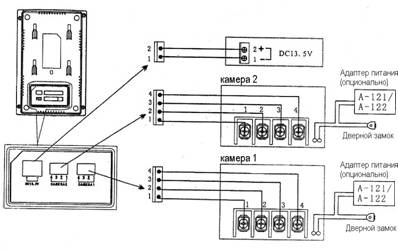

Основной вариант подключения: одна камера, один внутренний монитор

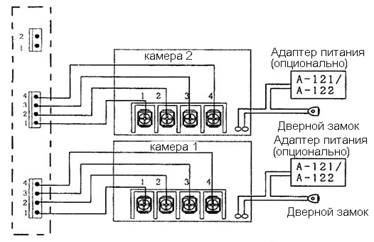

Вариант 2: две камеры, один внутренний монитор
Установка
Выберите место для установки (примерно 1.5м над землей). 1. Установите крепежный кронштейн в выбранном месте. Просверлите в кронштейне отверстие такой величины, чтобы через него мог пройти кабель. Соедините внутренний монитор и внешние устройства кабелем. 2. Установите внутренний монитор сверху в кронштейн и закрепите с обеих сторон винтами. Замечания по установке: Не устанавливайте монитор и камеры в местах, где они могут подвергнуться сильному воздействию пыли, прямых солнечных лучей (или другому яркому источнику света), воздействию влаги или высоких температур (свыше 40°С). Не выбирайте для установки вибрирующие поверхности. Желательно выбрать для установки монитора место рядом с розеткой питания, а также место, в котором владельцу было бы удобно просматривать изображение на мониторе и работать с кнопками. |
|
Работа
1. Посетитель нажимает кнопку Call на внешней панели. На мониторе раздастся звук и появится изображение посетителя в течение 90 секунд. Вы можете нажать кнопку Talk, чтобы поговорить с посетителем.
2. Если камер две, то нажмите Monitor 1 на мониторе, если хотите наблюдать за первым входом (загорится индикатор первого внешнего устройства), снова нажмите кнопку – устройство вернется в режим ожидания. Нажмите Monitor 2 на мониторе, если хотите наблюдать за вторым входом (загорится индикатор второго внешнего устройства), снова нажмите кнопку – устройство вернется в режим ожидания.
3. Во время разговора или наблюдения пользователь может открыть дверной замок, нажав кнопку Release.
4. Пользователь в любой момент может наблюдать за обстановкой вне помещения, нажав кнопку Monitor 1 или Monitor 2, в течение 60 секунд на экране будет отображаться внешняя обстановка, затем изображение автоматически выключится. Чтобы немедленно отключить изображение нажмите кнопку Talk.
5. Настроить насыщенность цвета можно с помощью регулятора Chroma.
6. Настроить яркость цвета можно с помощью регулятора Brightness.
7. Настроить уровень звука можно с помощью регулятора Volume.
Поиск и устранение неисправностей
№ | Неисправность | Возможная причина |
1 | Устройство не работает. | Питание подключено неправильно. Выключатель питания в положении Off. Неправильная полярность при соединении кабелем внутреннего монитора и внешних устройств. |
2 | Вызов и разговор работают, но отсутствует изображение. | Неправильно настроена яркость, разорвана или замкнута линия видеосигнала |
3 | Вызов работает, но разговор невозможен. | Разорвана или замкнута линия голосовой связи |
Внешняя панель (блок видеокамеры)
| 1. Высокочувствительный микрофон. 2. Линза камеры: A4-M9C – цветная CCD 3. Динамик. 4. Кнопка вызова (нажмите для вызова) 5. Регулятор уровня звука 6. Разъем подключения кабелей для соединения с монитором |
Установка внешней панели
1. Открутите металлическую планку от корпуса панели.
2. Сделайте в стене углубление по размеру планки. Вначале установите металлическую планку в стену так, чтобы ее края не выходили за поверхность стены и не утапливались в глубь. Закрепите металлическую планку к стене шурупами с дюбелями.
3. Проведите кабель от монитора через стену так, чтобы он выходил из стены в одно из монтажных отверстий планки и шел к панели.
4. Припаяйте кабели от монитора к кабелям с разъемом, вставляющимся в панель. Изолируйте место спайки каждого провода изоляционной лентой.
5. Вставьте панель в металлическую планку, слегка подтянув кабель от монитора, чтобы он не препятствовал установке камеры в планку.
6. Прикрутите 2-мя болтами сверху и снизу панель к планке, используя специальный ключ (есть в комплекте).
На рисунке ниже показаны зоны обзора камеры при установке.
Условия установки
1. Не устанавливайте устройство в местах с чрезвычайно низкой температурой, высокой температурой (выше 40°С), повышенной влажностью и т. п.
2. Не устанавливайте в местах, где на устройство может падать прямой или отраженный солнечный свет.
3. Не устанавливайте в местах, где устройство будет подвергаться воздействию дождя или влаги (при установке вне помещения (на улице) сделайте навес, который предотвратит любое попадание осадков (дождя или снега) на корпус и внутрь панели.
Подключение кабеля
Номера контактов кабеля, идущего от внешней панели должны совпадать с номерами кабеля, подключаемого к монитору. Мы советуем Вам при покупке 4-х жильного кабеля, соединяющего камеру и монитор, выбирать кабель с разноцветными жилами, чтобы избежать путаницы при соединении.
На рисунке ниже указаны сигналы, соответствующие цветам кабеля, идущего от панели и от монитора.
Технические характеристики
1. Монитор
Модель | A4-M4C |
Питание | 13.5 В DC / 1 А |
Кабель | 4-х проводной |
Дисплей | 4-х дюймовый TFT дисплей |
Разговор | “Свободные руки” |
Параметры кабеля | До 50м (RVV 22#4 x 0.65 мм) |
Диапазон температур | От 0°С до 40°С |
Звук вызова | Двойной звук «Маримба» |
Масса | 0.4кг |
Размеры | 200 х 135 х 35 мм |
2. Внешнее устройство. Камера
Модель | A4-M1C / A4-M9C |
Кабель | 4-х проводной |
Камера | 1/3 дюймовая CCD |
Разговор | “Свободные руки” |
Диапазон температур | От -20°С до 40°С |
Масса | 0.36кг (A4-M9C) |
Размеры | 140 х 55 х 30 мм (A4-M9C) |
3. Дополнительные устройства
Источник питания для электрического замка | 13.5 В DC / 1 А приобретается отдельно |
Электрический замок | приобретается отдельно |
