Tallinna Teeninduskool
Компьютер изнутри
Реферат
Автор: Максим Оцабрик
Таллинн, 2012
Содержание
Системный блок. 3
Внешние компоненты системного блока. 4
Внутренние компоненты системного блока. 5
Ссылки. 11
СИСТЕМНЫЙ БЛОК
Мозг компьютера находится в системном блоке или, другими словами, корпусе компьютера.
Системные блоки бывают двух типов :
- Tower (башня) – вертикальное положение Desktop (на столе) – горизонтальное положение
Desktop (на столе) -
Tower (Башня) бывает трех видов :
- MiniTower (Маленькая Башня) обычно содержит 2 отсека 3,5 дюймов; 2 отсека 5,25; 2 отсека под HDD (HARD DISK DRIVE).
MidiTower (Средняя Башня) обычно содержит 2 отсека 3,5; 3 отсека 5,25; 2 отсека под HDD. - BigTower (Большая Башня) обычно содержит 2 отсека 3,5; 6 отсеков 5,25; 2 отсека под HDD.
Внешние компоненты системного блока
Вид передней панели системного блока:
1. Кнопки включения и перезагрузки компьютера.
2. Индикатор питания
3. Дисковод для компакт-дисков (CD – ROM/ DVD - ROM)
4. Дисковод для дискет размером 3,5 дюйма (3-дюймовых дискет)

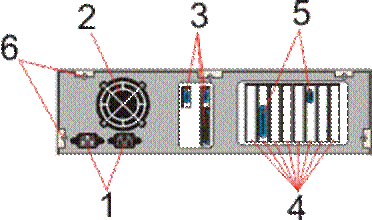

Вид задней панели системного блока:
1. Разъёмы для подключения электропитания
2. Основной вентиллятор охлаждения системного блока
3. Обязательные (встроенные) разъёмы для подключения внешних устройств
4. Места для размещения дополнительных плат расширения (карт, адапторов)
5. Разъёмы плат расширения.
6. Болты, крепящие кожух системного блока.
Внутренние компоненты системного блока
Вид основных компонентов системного блока:
Видеокарты делятся на два типа: плата расширения, которая вставляется в специальный разъем и встроенная/интегрированная.
Собственно видеокарты как платы рассширения разделяются на типы по слотам. Сущестуют слоты : ISA, VLB, PCI, AGP, PCI-Express.
В данный момент используются по большей части PCI-Express слоты, так как они дешевле, чем слот AGP и являются более мощными и продуктивными.
Характеристики видеокарт:
- Частота ядра и памяти – вычисляется в мегагерцах, от их колличества зависит с какой скоростью будет обрабатываться информация. Видеопамять - оперативная память, находящаяся на самой видеокарте, вычисляется в мегабайтах. Ширина шины памяти – вычисляется в битах. Важный атрибут в производительности карты. Выходы видеокарты – на более ранних видеокартах был только один выход VGA, на более новых видеокартах присутствуют выходы HDMI и DVI для подключения к современному оборудованию.
Немаловажной характеристикой видеокарт является поддержка DirectX, чем новее
видеокарта, тем более современный DirectX она поддерживает.
Таблица совместимости видеокарт
DirectX 7 | Видеокарта не поддерживает шейдеры вообще. |
Direct X 10.1 | поддержка унифицированных шейдеров версии 4.1 |
DirectX 10 | Поддержка унифицированных шейдеров версии 4.0 |
DirectX 8.1 | Поддержка пиксельных шейдеров версии 1.4, поддержка вершинных шейдеров версии 1.0 |
DirectX 9 | Поддержка пиксельных шейдеров версий 2.0, 2.0a и 2.0b, 3.0 |
DirectX 8 | Поддержка пиксельных шейдеров версий 1.0, 1.1 и 1.2 |
Шейдер (Shader) – программа использующаяся в 3D графике для определения окончательных параметров объекта или изображения

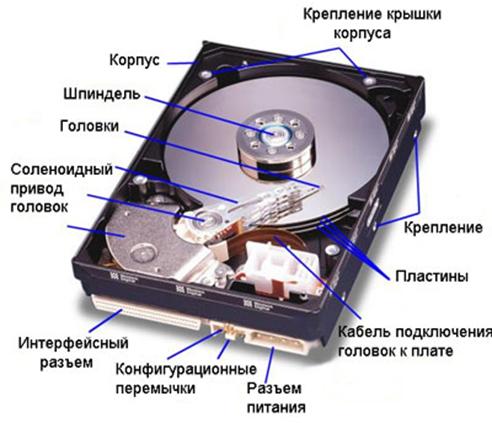

Жесткий диск представляет собой металлическую коробку, в которой на скорости 5400 оборотов в минуту и даже быстрее вращается прочный металлический или стеклянный диск с нанесенным на него магнитным слоем. Над этим слоем на расстоянии в доли микрон, не касаясь поверхности диска, парят на воздушной подушке магнитные головки (сильно уменьшенные аналоги головок в магнитофоне). Вся конструкция защищена от пыли и спрятана внутри компьютера. Очень сложная электронная схема управляет вращением диска, движением головок, контролирует целостность записанной на диск информации и принимает меры по исправлению каких-либо ошибок, появившихся во время чтения, или случайных дефектов поверхности магнитного слоя, которые иногда возникают в процессе эксплуатации.
Сущестуют два типа блоков питания: ATX и AT.
Сейчас используются блоки питания ATX.
CD-ROM / DVD-ROM-CD-ROM - оптический носитель информации.DVD - ROM - оптический носитель, позволяющий хранить больше информации. Существуют записывающие DVD/CD-ROM-ы, позволяющие записывать на них информацию.
Существуют несолько видов оперативной памяти:
· SRAM - ячейки представляют собой полупроводниковые триггеры
- DRAM - каждая ячейка представляет собой конденсатор на основе перехода КМОП-транзистора DIMM и DIMM 2 - с более высокой скоростью работы
Крупнейшими производителями процессоров являются Intel и AMD.
Виды процессоров у AMD - Athlon, Athlon X2, Sempron, Phenom Quad-Core
Виды процессоров у Intel – Pentium, Celeron, Xeon, Core 2 Quad
Материнская плата (Motherboard) – один из наиболее важных компонентов компьюетра, который объединяет все компоненты в одно целое.Материнские платы делятся на:
- Baby-AT; Mini-ATX – устаревшие АТХ; microATX; Flex-АТХ; NLX; WTX – современные
Так же материнские платы заточены каждая под свой процессор. За то, какой процессор пойдет в определенную материнскую плату, отвечает слот процессора или слот (slot).
Типы слотов и процессоры которые подходят в определенный слот:
Слоты (Slots) | Процессоры (Processors) |
Soc. A | AMD Athlon, Duron |
Soc. 754 | AMD Athlon64, Sempron64 |
Soc. 940 | AMD Atlon64 FX, Opteron |
Soc. AM2 | AMD Atlon64 X2, Athlon64 FX |
Soc. L1 | AMD Athlon64 X2 |
Soc 604 | Intel Pentium 4 ,Celeron |
Soc. LGA 775 | Intel Mobile on Desktop |
Soc. 478 | Intel Core 2 Duo, Pentium D, Celeron D |
Soc. 479 | Intel Xeon |
Рейтинг видеокарт в тестах FutureMark, 3dMark05 и 3dMark06:
Средняя цена видеокарт в $:
Общая таблица:
Место | Название | Память (Mb) | Цена ($) | Очки |
1 | Radeon HD 3870 X2 | 1024 | 465 | 22397 |
2 | GeForce 9800 GX2 | 1024 | 541 | 20766 |
3 | GeForce 8800 Ultra | 768 | 225 | 18944 |
4 | GeForce 9800 GTX | 512 | 583 | 18123 |
5 | GeForce 8800 GTS (G92) | 512 | 374 | 17778 |
