Инструкция по программированию БЛ-45

Микроконтроллер Atmega-16. Программируется программатором AS2, AS3, AS4 (Argussoft).

Перед началом программирования необходимо установить программатор в соответствии с инструкцией "asisp_drivers_install_w2k. pdf". Инструкция и драйверы так же находятся на компакт-диске поставляемом вместе с программатором. Соедините разъём программатора IDC10(F) через переходник с разъемом X9«Programm» на плате. Включите БЛ.

Загрузить программу для программирования asisp1115.exe (или подобную)

Программа функционирует в среде Windows 98/2000/XP и предназначена для совместной работы с платой программатора AS2, AS3, AS4. Программа имеет русско— и англоязычный интерфейс. Выбор языка производится установкой соответствующей опции в любой момент времени

При первом запуске появится меню выбора порта для связи. Выбрать коммуникационный порт к которому подключен программатор

3.  Выбрать справа микросхему для программирования Аtmega 16

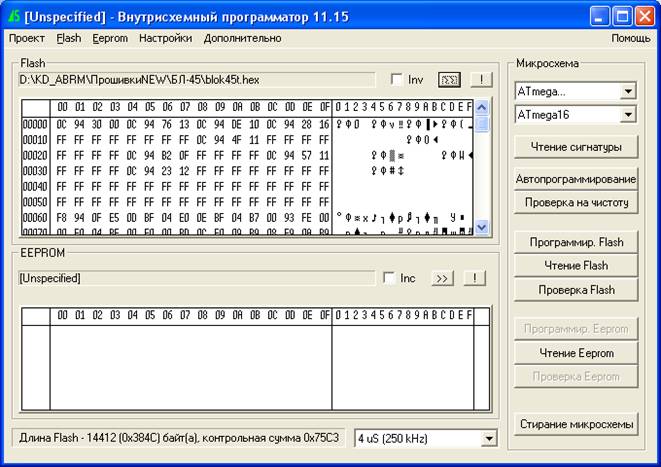

Выбрать Файл Прошивки (Flash->Открыть -> Выбрать соответствующий файл:

Blok45f

Нажать Кнопку Стирание Микросхемы. Нажать Кнопку Програмир. Flash Для корректной работы БЛ необходимо чтобы Lock/Fuse биты стояли в нужном состоянии. Биты программируются первоначально и при перепрограммировнии м/сх выполнение этого пункта не требуется. !!! Однако необходимо убедится что биты стоят в правильном состоянии. Выберите в меню Настройка-> Lock/Fuse .

Необходимые биты CKORT, SPIEN, BODEN, BODLEVEL. Опции, установленные в данном окне, действуют на протяжении текущего сеанса работы с программатором AS2.
