1)  для подключения к проводам шнура РТ4.860.611 исполнительных устройств, потребляющих ток более 500 мА, используйте реле типа 113.3747. При этом провод шнура РТ4.860.611 должен быть подключен к управляющим контактам реле, а исполнительное устройство к силовым контактам реле;

2)  подключите индикатор следующим образом:

-  катод светодиодного индикатора (длинный вывод) подключается к отрицательной клемме источника электропитания 12/24 В;

-  анод (короткий вывод) подключается к оранжевому проводу (восьмой контакт) вилки шнура РТ4.860.611;

3)  убедитесь в соблюдении полярности подключения проводов от источника электропитания постоянного тока номинальным напряжением 12/24 В;

4)  перед соединением проводов убедитесь в нормальном функционировании всех частей системы, участвующих в работе сигнализации;

5)  убедитесь в том, что все соединения надежны и заизолированы.

Пример схемы подключения внешних устройств к сигнализатору АТ‑200 показан на рисунке 2.12.

  Рисунок 2.12

2.3.6  Подключение шнура РТ4.860.611 и внешней GSM-антенны к сигнализатору АТ‑200

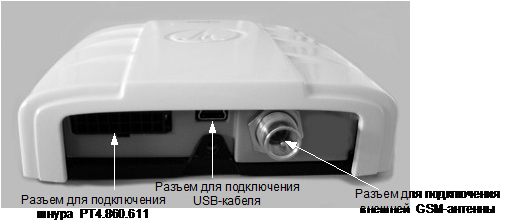

Руководствуясь рисунком 2.13 подключите шнур РТ4.860.611 с вмонтированными проводами и внешнюю GSM-антенну к сигнализатору АТ‑200.

  Рисунок 2.13

2.4  Программирование сигнализатора АТ‑200

Сигнализатор АТ‑200 имеет гибкую конфигурацию, что позволяет пользователю запрограммировать его под свои требования. Программирование должно выполняться с помощью программного обеспечения РТ.00020-01. Порядок программирования описан в руководстве оператора РТ.00020‑01 34 01.

Начальное программирование выполняется через физическое соединение - подключением компьютера через USB-кабель к сигнализатору АТ-200.

В случае, когда сигнализатор АТ-200 установлен месте, где затруднено подключение через USB-порт, программирование можно проводить в режиме модемного соединения.

В процессе программирования пользователь должен определить:

1)  список команд для управления исполнительными устройствами;

2)  список событий - под событием понимается:

-  появление (отсутствие) одного из внешних сигналов: сигналы с датчиков, питания;

-  изменение внутренних установок (срабатывание внутреннего таймера).

3)  источники инициирования события;

4)  набор действий, выполняемых при появлении события - передача сигналов исполнительным устройствам (включение звуковой, световой сигнализации);

5)  список телефонных номеров, к которым должен обращаться сигнализатор АТ‑200 в случае тревоги.

Одно событие может быть инициировано разными источниками. Таким образом, выполняется гибкая настройка логики работы сигнализатора АТ‑200.

Проведите программирование сигнализатора АТ‑200 в соответствии с руководством оператора РТ.00020-01 34 01.

В процессе эксплуатации можно изменить отдельные параметры через GSM‑модемное соединение.

2.5  Эксплуатация сигнализатора АТ‑200 как охранной сигнализации

2.5.1  Контроль текущего состояния устройства

В процессе работы светодиодный индикатор отражает текущий режим сигнализатора АТ‑200 согласно таблице 2.2.

Таблица 2.2

Состояние светодиодного индикатора	Состояние сигнализатора АТ‑200
зеленый мигающий	поиск GSM-сети
зеленый	регистрация в GSM-сети, режим ожидания
красный мигающий	срабатывание сигнализации
красный	режим охраны включен

2.5.2  Управление сигнализатором АТ‑200

Управление сигнализатором АТ‑200 (постановка на охрану, снятие с охраны и т. п.) абонент выполняет посылкой команды в виде SMS-сообщения или DTMF-кодом в режиме голосового соединения. В таблице 2.3 приведен список команд и соответствующие им коды в формате SMS-сообщения и DTMF-кода. Пользователь может отправлять эти команды с сотового телефона (SMS-сообщением и DTMF-кодом в режиме голосового соединения) и с обычного телефонного аппарата (DTMF-кодом).

Примечание – Для управления сигнализатором АТ‑200 с телефонного аппарата DTMF‑кодом, телефонный аппарат должен функционировать в режиме тонального набора (функция передачи DTMF-сигнала).

Таблица 2.3  - Команды управления состоянием сигнализатора АТ‑200

Команда	Код команды
SMS-сообщение	DTMF-код
Постановка на охрану (Guard)	G	21
Снятие с охраны (Idle)	I	20
Сброс тревоги (Clear theft alert)	C	22
Изменение пароля (Password set)	P	77
Изменение тревожного пароля* (Alarm password set)	A	55
Изменение телефонного номера** (Telephone)	Tх**	3х**
Запрос текущего состояния (Status)	S	44
* Тревожный пароль - используется в ситуации «скрытая тревога». При вводе этого пароля объект визуально снимается с охраны (светодиод отражает состояние ожидания), но сигнализатор АТ‑200 передает сообщение о наступлении режима тревоги. ** Здесь х цифровой индекс от 1 до 5.

Дополнительно существуют команды запроса, которые выполняются только посылкой SMS‑сообщения с сотового телефона. Список таких команд приведен в таблице 2.4.

Таблица 2.4  - Дополнительные команды запроса

Команда	Код команды (SMS-сообщение)
Запрос состояние входов, выходов (External pin status)	E
Запрос телефонных номеров	Q

Пользователь имеет возможность назначить в процессе программирования до десяти команд для управления исполнительными устройствами. Формат этих команд приведен в таблице 2.5.

Таблица 2.5

Команда	Код команды
SMS-сообщение	DTMF-код
Команды, назначаемые пользователем	Uх*	9х*
* Здесь х – индекс от 0 до 9

Код такой команды состоит из двух частей – постоянной и переменной. Постоянная часть имеет формат:

1)  для SMS-сообщения – U;

2)  для DTMF-кода – 9.

К постоянной части добавляется цифровой индекс от 0 до 9 и таким образом формируется код команды.

Управление сигнализатором АТ-200 посредством SMS-сообщений выполняется следующим образом: пользователь с телефона отправляет команду в следующем формате: пользователь вводит пароль (длина пароля от 1 до 8 символов, пароль определяется на стадии программирования), разделитель "#", затем код команды (из таблиц 2.3, 2.5). Пользователь может ввести несколько команд подряд, отделяя, их друг от друга символом "#".

Установка голосового соединения и управление устройством в этом режиме выполняются следующим образом:

1)  пользователь звонит на сигнализатор АТ‑200;

2)  сигнализатор АТ‑200 проверяет номер телефона, если этого телефонного номера нет в памяти устройства, происходит разъединение;

3)  если телефонный номер включен в список сигнализатора АТ‑200 – он воспроизводит голосовое сообщение «Введите пароль»;

4)  пользователь вводит пароль (длина пароля от 1 до 8 символов, пароль определяется на стадии программирования), затем разделитель "#". Если введён неправильный пароль – сигнализатор АТ‑200 разрывает соединение, если пароль правильный – сигнализатор АТ-200 воспроизводит голосовое сообщение «Введите команду»;

5)  пользователь вводит команду из таблиц 2.3, 2.5. Если команда набрана неверно (устройство не может ее распознать), сигнализатор АТ-200 воспроизводит голосовое сообщение «Ошибка при наборе». Если команда набрана правильно – сигнализатор АТ-200 выполняет ее и передает пользователю сообщение «Команда выполняется». В случае если ни одна клавиша не была нажата в течение 20 сек, сигнализатор АТ-200 разрывает соединение;

6)  для ввода следующей команды пользователь должен ввести разделитель "#" и код команды;

7)  для разрыва соединения с сигнализатором АТ‑200 пользователь нажимает кнопку «Отбой».

На команду запроса текущего состояния сигнализатор АТ‑200 информирует голосовым сообщением о состоянии.

При вводе команд смены пароля, сигнализатор АТ‑200 передает пользователю сообщение «Введите новый пароль», пользователь должен дважды ввести пароль, используя разделитель "#" (пример: 392#392). Если ввод выполнен правильно – сигнализатор АТ‑200 передает пользователю сообщение «Команда выполнена», если нет – сообщает «Ошибка при наборе».

2.5.2.1  Варианты постановки на охрану

Возможные способы постановки устройства на охрану определяются пользователем в процессе программирования. Постановка на охрану возможна:

а) при помощи сотового телефона абонента:

1)  в режиме голосового соединения (DTMF-кодом). Для этого выполните следующие действия:
