ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ СВОБОДНЫЕ НА ПРИВАРНОМ КОЛЬЦЕ НА Рy от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) Конструкция и размеры Steel loose flanges with welded ring for Pnom from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm2). Design and dimensions	ГОСТ 12822-80
Срок действия с 01.01.83 до 01.01.93

1. Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от минус 30 до плюс 300 °С).

Требования п. п. 1; 2 (за исключением показателя «Масса»); 3; 6; 9 - 10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. № 3).

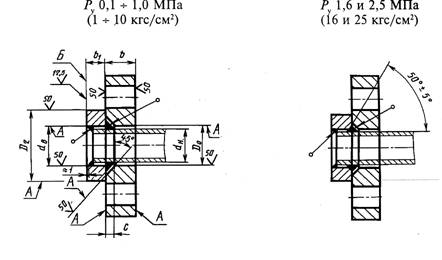

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице 1 - 4.

3. Кольца должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

Примечания:

1. Допускается обработка поверхностей А с шероховатостью Rа £ 100 мкм.

Размер D2 - по ГОСТ 12815-80, выступ, впадина, шип и паз по ГОСТ 12815-80 должны выполняться в пределах размера b1.

2. Обработка поверхности Б с шероховатостью Rа £ 25 мкм при кругообразном направлении неровностей.

3. Допускается выполнять угол фаски под сварной шов (5 ± 3)°.

Таблица 1

Размеры, мм

Проход условный Dy	Рy 0,1; 0,25 и 0,6 МПа (0,1; 2,5 и 6 кгс/см2)
dн	dв	D0	b	b1	с	Масса, кг
фланца	кольца
с соединительным выступом	с выступом	с впадиной
10	14	15	16	10	8	4	0,29	0,05	0,04	0,04
15	18	19	20	0,33	0,06	0,05	0,05
20	25	26	27	10	0,41	0,12	0,10	0,09
25	32	33	34	12	5	0,60	0,16	0,13	0,13
32	38	39	41	0,87	0,21	0,18	0,17
40	45	46	48	1,01	0,27	0,23	0,22
50	57	59	61	12	1,11	0,35	0,32	0,30
65	76	78	80	14	14	6	1,55	0,55	0,49	0,46
80	89	91	93	2,05	0,73	0,65	0,63
100	108(А)	110	112	2,38	0,88	0,81	0,75
114(Б)	116	118	2,26	0,77	0,65	0,63
125	133(А)	135	138	2,84	1,27	1,11	1,02
140(Б)	142	145	2,68	1,05	0,89	0,85
150	152(А)	154	157	16	16	3,94	1,75	1,58	1,44
159(Б)	161	164	3,72	1,53	1,43	1,32
168(В)	170	173	3,42	1,24	1,07	1,03
(175)	194	196	200	18	18	7	4,48	1,80	1,70	1,57
200	219	222	225	8	4,93	2,06	1,95	1,80
(225)	245	245	251	20	9	5,91	2,16	2,08	1,86
250	273	273	279	11	6,38	2,53	2,40	2,20
300	325	325	331	24	20	10,35	3,40	3,20	2,87
350	377	377	383	28	12	13,50	3,71	3,49	3,13
400	426	426	433	32	24	17,04	5,14	4,89	4,47
(450)	480	480	487	34	20,06	5,92	5,57	5,17
500	530	530	537	38	26	25,44	7,05	6,73	6,10

(Измененная редакция, Изм. № 1,2).

Таблица 2

Размеры, мм

Проход условный Dy	Рy 1,0 МПа (10 кгс/см2)
dн	dв	D0	b	b1	с	Масса, кг
фланца	кольца
с соединительным выступом	с выступом	с впадиной
10	14	15	16	12	10	4	0,52	0,08	0,08	0,07
15	18	19	20	0,58	0,11	0,09	0,08
20	25	26	27	14	12	0,82	0,20	0,18	0,17
25	32	33	34	5	0,96	0,27	0,23	0,22
32	38	39	41	16	1,49	0,34	0,30	0,29
40	45	46	48	18	1,92	0,42	0,37	0,35
50	57	59	61	14	2,27	0,62	0,55	0,54
65	76	78	80	20	16	6	3,01	0,90	0,82	0,78
80	89	91	93	22	3,77	1,10	0,98	0,97
100	108(А)	110	112	24	4,55	1,31	1,24	1,11
114(Б)	116	118	4,34	1,18	1,07	0,97
125	133(А)	135	138	26	18	6,09	1,96	1,84	1,71
140(Б)	142	145	5,80	1,75	1,57	1,48
150	152(А)	154	157	7,86	2,43	2,26	2,03
159(Б)	161	164	7,50	2,18	2,09	1,88
168(В)	170	173	7,01	1,86	1,69	1,55
(175)	194	196	200	20	7	8,19	2,58	2,48	2,26
200	219	222	225	8	9,02	2,94	2,83	2,58
(225)	245	245	251	28	22	9	11,14	3,66	3,53	3,25
250	273	273	279	11	11,30	3,78	3,66	3,35
300	325	325	331	30	13,87	4,24	4,08	3,58
350	377	377	383	32	24	12	18,02	6,33	6,09	5,44
400	426	426	433	34	26	24,38	8,15	8,43	7,08
(450)	480	480	487	25,64	8,44	8,15	7,35
500	530	530	537	38	28	33,25	10,58	10,22	9,33
