Сканирующий приемник AR8200. Инструкция по эксплуатации (стр. 3 )

Для облегчения доступа к данным возможностям существует два способа использования клавиш клавиатуры приемника.

PUSH (НАЖАТЬ) - кратковременно нажать и отпустить клавишу. Применяется при вводе значении частоты с клавиатуры. Также применяется при смене активного режима VFO на VFO, находящегося в режиме ожидания (при кратковременном нажатии клавиши [ VFO]).

PRESS (НАДАВИТЬ) - нажать и удержать в данном положении клавишу более 1 сек. Применяется для активации вторичных функций, иногда в сочетании с кнопкой (F).

Управление функциональной клавишей (F)

Кнопка (F) также используется в режиме PUSH и PRESS в зависимости от различных требований. Однако, в большинстве случаев эта кнопка используется режиме нажатия (PUSH).

При постоянном отображении на экране LCD надписи FUNC - режим НАЖАТЬ (F)

При мигающем символе FUNC на экране LCD - режим НАДАВИТЬ (F).

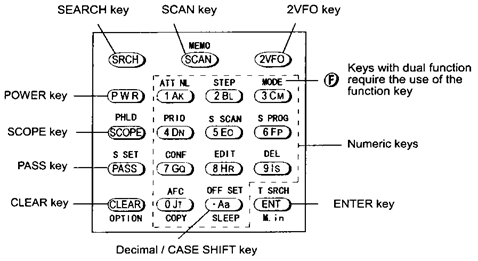

1-5-2 Описание работы каждой из клавиш

Основная клавиатура расположена на передней части корпуса приемника, некоторые клавиши расположены на левой стороне корпуса приемника. При включении приемника при активированном режиме (AUTO) работы подсветки, клавиши будут подсвечиваться в течении 5 сек. с момента последнего нажатия какой-либо клавиши.

Для работы приемника совместно с компьютером требуется кабель СО8200 RS232, для копирования данных с другого приемника AR8200 требуется кабель СО8200, для использования расширенных возможностей работы приемника может потребоваться установка в слотовый отсек чипов различного назначения

(SRCH)

НАЖМИТЕ данную клавишу для перевода приемника в режим работы ПОИСК, на экране LCD отобразится надпись “SRCH”.

НАЖМИТЕ [F] НАЖМИТЕ [SRCH] для обращения к режиму работы с объединенными банками поиска. Данный режим работы полезен при необходимости выбора из общего количества специфичных банков поиска.

Для оптимизации процесса поиска для каждой независимой группы банков поиска можно запрограммировать дополнительные параметры, такие как:

Тип	Параметры
DELAY (задержка)	OFF/HOLD/ от 0.1 до 9. 9 сек (по умолчанию - OFF)
LEVEL (уровень)	OFF/ от 1 до 255 (по умолчанию - OFF (выкл))
VOICE (звук)	OFF/ от 1 до 225/ (по умолчанию - OFF (выкл))
FREE (свободный)	OFF/ от 1 до 60 cек (по умолчанию - OFF (выкл))
AUTOSTORE (автосохранение)	ONвкл/OFFвыкл (по умолчанию - OFF)
DELETE (стирать)	удаление содержимого банка памяти J

(SCAN)

НАЖМИТЕ данную клавишу для перевода приемника в режим работы вызова содержимого каналов памяти, на экране LCD отобразится надпись “M. RD”. НАЖМИТЕ клавишу (SCAN) еще раз для запуска режима сканирования, надпись “SCAN” на экране подтвердит выбор режима.

НАЖМИТЕ (F) НАДАВИТЕ (SCAN) для обращения к режиму работы с объединенными банками сканирования. Данный режим работы полезен при необходимости выбора из общего количества специфичных банков сканирования.

Тип	Параметры
DELAY (задержка)	OFF/HOLD/ от 0.1 до 9. 9 сек (по умолчанию - OFF)
LEVEL (уровень)	OFF/ от 1 до 255 (по умолчанию - OFF (выкл))
VOICE (звук)	OFF/ от 1 до 225 (по умолчанию - OFF (выкл))
MODE SCAN (режим сканирования)	ALL / WFM / NFM /SFM / WAM / AM / NAM / USB / LSB / CW (по умолчанию - ALL)

НАЖМИТЕ (F) НАДАВИТЕ (SCAN) для установления режима работы выбора размеров банков сканирования

(2VFO)

НАЖМИТЕ данную клавишу для перевода приемника в обычный режим работы VFO (мониторинга выбранной частоты). На экране LCD отобразится значение двух частот, где верхняя (более большая) будет являться активной. На экране LCD надпись 2VFO подтвердит Ваш выбор, каждый режим VFO идентифицируется как “V-A” и “V-B”.

НАЖМИИТЕ (2VFO) еще раз, для переключения режимов VFO-A “V-A” и VFO-B “V-B”, значение активной частоты и частоты, находящейся в режиме ожидания, поменяются мествми.

НАЖМИТЕ (2VFO) для запуска процесса поиска в промежутке между двумя частотами 2VFO, на экране LCD отобразится надпись “V-SR”, что подтвердит Ваш выбор.

НАЖМИТЕ (F) НАДАВИТЕ* (2VFO) для доступа к меню VFO MODE, где могут быть запрограммированы следующие параметры.

Тип	Параметры
VFO SCAN	вкл/выкл (по умолчанию - OFF (выкл.))
DELAY	выкл./ HOLD (фиксировать)/ от 0,1 до 9, 9 сек(по умолчанию - OFF)
LEVEL	выкл./ от 1 до 255 (по умолчанию - OFF (выкл.))
VOICE	выкл./ от 1 до 225 (по умолчанию - OFF (выкл.))
FREE	выкл./ от 1 до 60 сек. (по умолчанию - OFF (выкл.))
AUTOSTORE	вкл/выкл (по умолчанию - OFF (выкл.))
DELETE J	удаление содержимого банка памяти J
QUICK MEMORY	выкл./ от 10 сек до 990 сек. (по умолчанию - OFF (выкл.))

(PWR)

НАДАВИТЕ данную клавишу для включения /выключения приемника. Для предотвращения случайного нажатия данная клавиша помещена между двумя ограничивающими барьерами и активируется после нажатия более чем 1 сек. Ограничивающие барьеры также предназначены для локализации данной клавиши в условиях малой освещенности.

(SCOPE)

НАЖМИТЕ данную клавишу для перевода приемника в режим работы панорамного индикатора. При нажатии одной из клавиш (SCRH), (SCAN) или (2VFO) приемник возвращается к нормальному режиму работы.

Примечание: При работе приемника в режиме панорамного индикатора режим работы с приоритетными частотами невозможен.

Состояние активных частот, отображаемых на экране панорамного индикатора, переписывается после каждого цикла. Для сохранения полученных ранее данных НАЖМИТЕ (F) НАЖМИТЕ (SCOPE), включая (выключая) режим PEAK HOLD, появления на экране LCD символа “HLD” подтвердит Ваш выбор.

При последовательном НАЖМИТЕ (F) НАДАВИТЕ (SCOPE) Вы вызываете предварительно сохраненные данные панорамного индикатора.

(PASS)

НАЖМИТЕ данную клавишу для отмены проверки на активность данного канала в режиме сканирования или данной частоты в режиме поиска. Данной клавишей также меняются параметры Вкл/выкл/Стандарт в различных меню.

НАЖМИТЕ (PASS) в режиме 2VFO для обращения к меню VFO PASS, которое включает банки поиска в список нежелательных для сканирования.

НАЖМИТЕ (F) НДАВИТЕ (PASS) в режимах 2VFO, SCAN или SEARCH для обращения к меню SELECT SCAN.

(CLEAR)

НАЖМИТЕ данную клавишу для отмены режима ввода данных частоты через клавиатуру

НАДАВИТЕ (CLEAR) для выбора режимов функционирования установленных чипов

НАДАВИТЕ (CLEAR) и удерживайте данную клавишу в момент включения приемника для проведения процедуры мягкого сброса данных микропроцессора (информация, хранящаяся в памяти приемника, будет утеряна).

(1 АК)

Вводит цифру “1” в процессе ввода частоты. В процессе сканирования вызывает банки сканирования “А” или “а” в процессе поиска вызывает банки поиска “А” или “а” “К” или” к”

НАЖМИТЕ (F) НАЖМИТЕ (1 АК), включая /выключая режим работы аттенюатора, появление на экране LCD символа “АТТ” подтвердит Ваш выбор.

НАЖМИТЕ (F) НАДАВИТЕ (1 АК), включая/выключая режим работы ограничителя шума, появление на экране символа “NL” подтвердит Ваш выбор.

(2 BL)

Вводит цифру “2” в процессе ввода частоты. В процессе сканирования вызывает банки сканирования “В” или “b”, в процессе поиска вызывает банки поиска “В” или “b” или “L” или “l”.

НАЖМИТЕ (F) НАЖМИТЕ (2 BL) для обращения к режиму выбора размера шага дискретизации.

(3 СМ)

Вводит цифру “3” в процессе ввода частоты. В процессе сканирования вызывает банки сканирования “С” или “с”, в процессе поиска вызывает банки поиска “С” или “с” “М” или “m”.

НАЖМИТЕ (F) НАЖМИТЕ (3 CM) для обращения к режиму выбора вида приемной модуляции.

НАЖМИТЕ (F) НАДАВИТЕ (3 СМ) для перевода приемника в режим AUTO-MODE при работе которого размер шага дискретизации и вид приемной модуляции при наборе значений частоты с клавиатуры устанавливаются автоматически (в зависимости от данных, запрограммированных заводом изготовителем), появление на экране LCD символа “AUT” подтвердит Ваш выбор.

(4 DN)

Вводит цифру “4” в процессе ввода частоты. В процессе сканирования вызывает банки сканирования “D” или “d”, в процессе поиска вызывает банки поиска “D” или “d” “N” или “n”

НАЖМИТЕ (F) НАЖМИТЕ (4 DN) для включения/выключения режима работы с приоритетным каналом, появление на экране LCD символа “PRI” подтвердит Ваш выбор.

НАЖМИТЕ (F) НАДАВИТЕ (4 DN) для программирования параметров приоритетного канала.

(5 ЕО)

Вводит цифру “5” в процессе ввода частоты. В процессе сканирования вызывает банки сканирования “Е” или “е”, в процессе поиска вызывает банки поиска “Е” или “е” “О” или “о”.

НАЖМИТЕ (F) НАЖМИТЕ (5 ЕО) для включения режима избирательного сканирования (подразумевается, что хотя бы 1 канал назначен для данного сканирования). Появление на экране LCD символа “SEL” подтвердит Ваш выбор. Для выхода из данного режима нажмите одну из клавиш (SCR), (SCАN) или (2VFO).

(6 FP)

Вводит цифру “6” в процессе ввода частоты. В процессе сканирования вызывает банки сканирования ”F” или “f”, в процессе поиска вызывает банки поиска ”F” или “f”, “Р” или “р”.

НАЖМИТЕ (F) НАЖМИТЕ (6 FP) для обращения к режиму программирования данных банков поиска.

(7 GQ)

Вводит цифру “7” в процессе ввода частоты. В процессе сканирования вызывает банки сканирования “G” или “g”, в процессе поиска вызывает банки поиска “G” или “g” “Q” или “q”.
