Системы автоматизированного проектирования и программирования в
машиностроении
КГПОУ СМТТ
РЕКОМЕНДАЦИИ
по организации выполнения контрольной работы
Дисциплина: Системы автоматизированного проектирования и программирования в машинстроении
Специальность: 151901 Технология машиностроения
2015
1 Общие положения
1.1 Выполнение студентом контрольной работы по дисциплине «Системы автоматизированного проектирования и программирования в машиностроении» проводится с целью:
¨ систематизации и закрепления полученных теоретических и практических умений;
¨ углубления теоретических знаний;
¨ формирования умений использовать прикладные программы;
¨ развития творческой инициативы, самостоятельности, ответственности и организованности,
¨ подготовки к итоговой государственной аттестации.
1.2 Контрольная работа по дисциплине «Системы автоматизированного проектирования и программирования в машиностроении» и количество часов обязательной учебной нагрузки студента, отведенное на его выполнение, определяется Государственным образовательным стандартом среднего профессионального образования в части государственных требований к минимуму содержания и уровню подготовки выпускников по специальности 151901 и составляет 16 часов.
1.3 Контрольная работа выполняется в сроки, определенные рабочим учебным планом по специальности 151901 "Технология машиностроения".
Задание:
1. Компас 3D
Создать трехмерную твердотельную модель детали в соответствии с заданием из таблицы 1 и таблицы 2. Задание выбирается в соответствии с двумя последними цифрами зачетной книжки. Номер источника ссылается на список литературы. Дополнительные условия задания приведены в примечаниях к таблице 1.

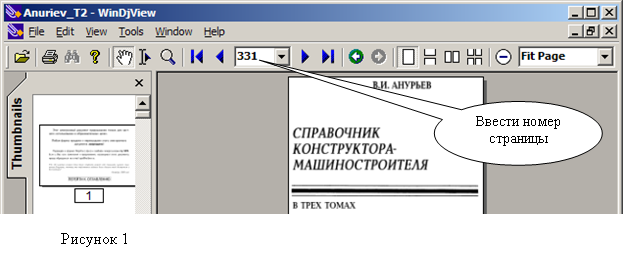

Открыть источник можно по гиперссылке. Указать нужную страницу в окне браузера DJV (рисунок 1).
Таблица 1 – Задания
Ü № задания (последняя цифра зачетки) | Вариант (предпоследняя цифра зачетки) Þ | 1, 5, 9 | 2, 6, 0 | 3, 7 | 4, 8 | |
Источник, стр., табл. | Наименование и параметры выбора | Значение параметра | ||||
1 | /3/, 416, 66 | Ниппель dН×S, мм | 4×0,5 | 8×1 | 10×1 | 14×1 |
2 | /3/, 432, 78 | Кольцо уплотнительное dН×S, мм | 8×1 | 10×1 | 14×1 | 22×2 |
3 | /3/, 434, 81 | Ниппель шаровой dН×S, мм | 12×2 | 20×2,5 | 32×3,5 | 50×5 |
4 | /3/, 442, 87 | Штуцер присоединительный dН×S, мм | 12×2 | 14×2 | 32×3,5 | 50×5 |
5 | /3/, 420, 69 | Штуцер присоединительный dН×S, мм | 10×1 | 12×1 | 18×1,5 | 22×2 |
6 | /3/, 452, 97 | Штуцер присоединительный dН×S, мм | 14×2 | 20×2,5 | 25×3 | 40×4 |
7 | /3/, 453, 98 | Муфта d, мм | 16 | 25 | 40 | 63 |
8 | /3/, 455, 102 | Переход d2× d, мм | 20×16 | 40×25 | 50×32 | 63×50 |
9 | /3/, 428, 74 | Тройник проходной Диаметр dН×S, мм | 4×0,5 | 6×0,8 | 8×1 | 10×1 |
0 | /3/, 459, 108 | Ниппель Условный проход | 9,5 | 14 | 16 | 23 |
Таблица 2 – Варианты заданий
Ü № задания (последняя цифра зачетки) | Вариант (предпоследняя цифра зачетки) Þ | 1, 5, 9 | 2, 6, 0 | 3, 7 | 4, 8 | |
Источник, стр., табл. | Наименование и параметры выбора | Значение параметра | ||||
1 | /2/, 331, 7 | Полумуфта Исполнение d, мм | 1 18 | 1 25 | 1 36 | 1 45 |
2 | /2/, 343-344, 10 | Полумуфта d, мм | 25 | 50 | 70 | 90 |
3 | /2/, 347, 11 | Полумуфта Исполнение d, мм | 1 10 | 1 14 | 1 20 | 1 40 |
4 | /2/, 352, 11 | Вилка спаренная d, мм | 8 | 12 | 20 | 40 |
5 | /3/, 580, 26 | Поршень D, мм | 40 | 50 | 63 | 80 |
6 | /3/, 578, 24 | Корпус Исполнение D, мм | 1 56 | 1 67 | 1 80 | 1 105 |
7 | /3/, 579, 25 | Крышка D, мм | 56 | 67 | 80 | 105 |
8 | /3/, 587, 30 | Поршень D, мм L, мм | 40 94 | 50 | 63 74 | 80 100 |
9 | /3/, 589, 32 | Крышка D, мм | 56 | 67 | 80 | 105 |
0 | /3/, 622, 57 | Поршень D, мм | 63 | 80 | 125 | 200 |
Общие требования
Работа выполняется с помощью профессиональной программы КОМПАС-3D, предназначенной для подготовки и выпуска конструкторско-технологической документации для машиностроения и строительства.
Если работа выполняется не в компьютерном классе кафедры «Компьютерное проектирование и сертификация машин», а в иных условиях, то можно использовать свободно распространяемую для студентов и школьников программу КОМПАС-3D LT.
Работа сдается предоставлением файла на диске.
Файл должен быть назван фамилией студента.
В информации о документе (команда «Свойства» из раздела «Файл») необходимо указать фамилию, имя и отчество студента, группу, а также должен быть дан комментарий следующего содержания: «Контрольная работа по САПР» (Рисунок 1).
 |
Краткие методические указания
Работу выполняют в следующей последовательности:
1. Запустить программу КОМПАС-3D.
2. Файл → Создать → Деталь.
3. В Дереве построения указать одну из основных плоскостей, например, Плоскость XY.
4. Эскиз
.
5. Нарисовать контур сечения.
6. Завершение выполнения эскиза → Эскиз .
7. Установить панель → Редактирование детали
.
8. Из скрытой панели операций
выбрать и запустить команду требуемой операции.
9. В окне параметров операции
установите Направление, Расстояние, Уклон, Тонкая стенка и т. д.
10. Окончание создания операции → Создать объект
.
11. Дальнейшая работа определяется конфигурацией заданной детали и состоит из последовательности операций: Приклеить, Вырезать, Фаска и т. д. Каждая из этих операций состоит из выполнения одинаковой последовательности пунктов 3 – 6. Отличие заключается в том, что для рисования эскизов кроме основных плоскостей в Дереве построения, могут выбираться, в зависимости от потребности, плоскости непосредственно на изображении модели.
12. После окончания построения модели выполнить Сохранить. При этом дать имя файла и сведения о документе в соответствии с указаниями раздела Общие требования.
2. CAD- системе "Catia"
СОДЕРЖАНИЕ КОНТРОЛЬНОЙ ПРОЕКТА:
1. Чертеж сборочной единицы + 3D модель сборочной единицы.
2. Построение 3D модель детали.
ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ
Порядок оформления чертежей должен соответствовать правилам ЕСКД, которые изложены в учебниках и справочниках по инженерной графике и черчению.
Чертежи выполняются на форматах (А4, А3). На расстоянии 5 мм от линии обреза листа строится рамка поля чертежа. С левой стороны линия рамки проводится от линии обреза на расстоянии 20 мм.
Задания на контрольную работу студент может выбрать произвольно (с согласованием преподавателя). Сборка должна состоять минимум из 5-ти деталей. Либо выбрать из приложеных к данному документу в архиве. Задание выбирается по последней цифре вашего шифра.
Дополнительно приложен чертеж сборочной единицы с трехмерной моделью для образца.
Чертежи заданий вычерчиваются в масштабе 1:1, 2:1, 3:1 и т. д. на выбор студента и располагается на листе с учетом наиболее оптимального размещения в пределах формата листа.
Все надписи и отдельные обозначения на чертежах, должны быть выполнены шрифтом гарнитура размером 3,5 и 5 мм согласно ГОСТ 2.304-81.
Толщину и тип линий принимают в соответствии с ГОСТ 2.303-68.
Список литературы
1 Анурьев конструктора-машиностроителя: в 3-х т.: Т 1, 8-е изд. перераб. и доп., М.: Машиностроение, 2001. – 920 с.
2 Анурьев конструктора-машиностроителя: в 3-х т.: Т 2, 8-е изд. перераб. и доп., М.: Машиностроение, 2001. – 912 с.
3 Анурьев конструктора-машиностроителя: в 3-х т.: Т 3, 8-е изд. перераб. и доп., М.: Машиностроение, 2001. – 864 с.
4 Создание модели детали. Методическое пособие к выполнению к выполнению лабораторной работы №8 по дисциплине "САПР" для студентов специальностей “Технология машиностроения”
