- гипсокартонном или кафельной плиткой на обыкновенной клеевой мастике.

4. ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ

При строительстве объектов с применением элементов несъемной опалубки из полистирола необходимо помнить, что нельзя допускать их контакта со следующими соединениями:

- органическими растворителями (ацетоном, уксусно-этиловым эфиром, растворителями красок, трихлоридом углерода, скипидаром);

- насыщенными углеводами (спиртом);

- нефтепродуктами (бензином, керосином, смолами).

При производстве работ, как по стенам, так и фундаментам, необходимо соблюдать следующий порядок:

вначале закладывается угловой камень и концевые блоки, затем промежутки между ограничивающими элементами заполняются блоками, которые укладываются один за другим на подготовленную поверхность фундамента или плиты основания. Последующие ряды блоков укладываются так же, как и первый ряд; но укладка стеновых блоков должна производиться только от углов и концевых элементов к середине данной секции стены, и укороченные (доборные) элементы всегда должны укладываться в центре секции стены.

В качестве гидроизоляционного слоя может применяться:

- поливинилхлоридная пленка;

- рубероид.

Вертикальная гидроизоляция может быть выполнена из тех же материалов, но возможно применение обмазочной гидроизоляции горячим битумом и холодной асфальтовой мастики.


Рис.26

Правила приемки

1. Опалубка должна быть принята службой технического контроля предприятия-изготовителя.

НЕ нашли? Не то? Что вы ищете?

2. Приемка опалубки должна производиться партиями. Величина партии не должна превышать 5000 м (по площади опалубливаемой поверхности).

3. Для проверки качества изготовления серийно выпускаемой опалубки рекомендуется проводить приемосдаточные (ПС) и периодические (П) испытания.

4. Приемосдаточным испытаниям подвергают собранный фрагмент опалубки площадью не менее 20 м.

Объем и периодичность проведения периодических испытаний устанавливают в технических условиях на опалубку конкретных типов.

Периодическим испытаниям подвергается опалубка, прошедшая приемосдаточные испытания.

5. ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ





Рис.27


Рис.28


Рис.29

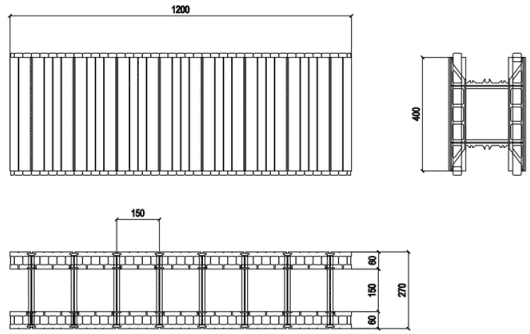

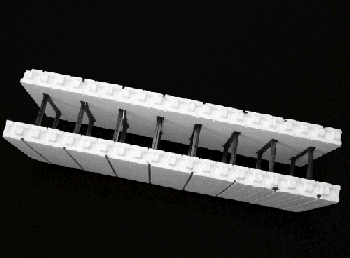

Блоки несъемной опалубки представляют собой две пластины из плотного пенополистирола, соединенные между собой прочными перемычками. Они имеют полости, которые в процессе строительства армируются и заполняются бетоном. Верхняя и нижняя плоскости элементов системы несъемной опалубки снабжены специальными замками сложной формы, подобно сборке кубиков в популярной детской игре "ЛЕГО". Их конструкция позволяет отказаться от применения временных подпорных элементов и идеально выдерживает геометрические размеры стен, обеспечивая герметичность соединений и блокируя вытекание бетона. На внутренних поверхностях все блоки имеют пазы в форме "ласточкин хвост", что обеспечивает надежность сцепления бетона со стенками блока. Пенополистирольная несъемная опалубка является идеально ровной поверхностью, готовой под отделку любыми материалами. Отделка крепится либо клеевым соединением с полистиролом, либо механическим креплением в тело бетона. Таким образом, применяя технологию монолитного строительства с пенополистирольной несъемной опалубкой, в ходе одной технологической операции возводится монолитная железобетонная стена, имеющая с внутренней и наружной сторон тепло - и звукоизоляционную оболочку, которая полностью исключает образование мостов холода. Наружный слой утеплителя ограждает и защищает монолитную конструкцию от воздействия внешних факторов окружающей среды, в частности от промерзания, а внутренний слой служит барьером по теплообмену между нагретым воздухом внутренних помещений дома и стенами.


Рис.30


Рис.31


Рис.32


6. ТЕХНИКА БЕЗОПАСНОСТИ И ОХРАНА ТРУДА

6.1. Соединительные (крепежные) элементы опалубки всех классов должны иметь устройства, препятствующие самопроизвольному раскрыванию, развинчиванию, расстыковке или выпадению в условиях бетонирования и других рабочих воздействий на опалубку.

6.2. Конструкция опалубки должна предусматривать наличие рабочей площадки. Ширина рабочей площадки должна быть вне габаритов опалубки не менее 800 мм.

6.3. Конструкция опалубки должна обеспечивать защиту от падения с высоты в виде ограждающих устройств. Ограждающие устройства должны быть по всей длине внешней стороны рабочей площадки. Высота ограждения должна быть не менее 1100 мм, расстояния между горизонтальными элементами ограждения - не более 500 мм.

6.4. Конструкция опалубки должна предусматривать средства доступа для подъема на рабочую площадку (вертикальные или наклонные лестницы и т. п.).

6.5. Конструкция крупноразмерных элементов опалубки должна предусматривать средства для анкеровки, предназначенные для их подъема грузоподъемными механизмами при монтаже опалубки.

7. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Цены на несъемную опалубку из пенополистирола в Москве зависят от объемов закупок и в среднем составляют 460-600 рублей за 1 м.

1. Стоимость монолитного загородного дома снижается благодаря экономии на каждом этапе строительства: на сооружении фундамента, на цене строительных материалов при возведении стен, на расценках строительных работ, трудозатраты и стоимость доставки материалов при монолитном строительстве несоизмеримо ниже по сравнению с традиционной кладкой. В результате стоимость квадратного метра дома, построенного по технологии литья бетона в пенополистирольную опалубку в 2 раза! ниже цены квадратного метра дома построенного из кирпича.

2. Строительство высотных монолитных домов и малоэтажных загородных коттеджей, домов и дач по технологии литья бетона в несъемную опалубку - это существенное сокращение сроков строительства.

3. Дома построенные по технологии литья бетона в опалубку позволяют экономить деньги в процессе эксплуатации дома, на обогреве зимой и охлаждении летом. В качестве иллюстрации данного утверждения приведем сравнительные характеристики теплопроводности стен построенных по различным строительным технологиям.

Наименование и характеристики материала

Несъемная опалубка

Кирпич красный

Брус древесный

Керамзитобетон

Пенобетон

Железобетон

Толщина ограждающей конструкции

0,3 м

2,3 м

0,52 м

1,01 м

0,75 м

4,5 м

Приведенное сопротивление теплопередачи

3,2

2,9

2,88

2,88

2,88

2,41

Коэффициент теплопроводности

0,05

0,81

0,18

0,35

0,26

1,86


СПИСОК ЛИТЕРАТУРЫ

ГОСТ Р 52085-2003 Опалубка. Общие технические условия.

ГОСТ Р 52086-2003 Опалубка. Термины и определения.

СНиП 3.03.01-87 Несущие и ограждающие конструкции.

СНиП 3.04.01-87 Изоляционные работы и отделочные покрытия.

СНиП 12-03-2001 Безопасность труда в строительстве. Ч.1. Общие требования.

СНиП 12-04-2002 Безопасность труда в строительстве. Ч.2. Строительное производство.

СНиП 12-01-2004 Организация строительства.

СНиП 23-02-2003 Тепловая защита зданий.

ГОСТ 12.1.044-89 ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

ГОСТ 12.3.009-76 ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности.

ГОСТ 12.3.033-84 ССБТ. Строительные машины. Общие требования безопасности при эксплуатации.

СТ СРО ОСМО-2-001-2010 Стандарт саморегулирования. Электробезопасность. Общие требования на производственных объектах организаций выполняющих работы, которые влияют на безопасность объектов капитального строительства.

ГОСТ Р 12.1.019-2009 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты.

ГОСТ 24258-88 Средства подмащивания. Общие технические условия.

ППБ 01-03 Правила пожарной безопасности в Российской Федерации.

ГОСТ 12.1.003-83 ССБТ. Шум. Общие требования безопасности.

ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования.

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 12.4.011-89 ССБТ. Средства защиты работающих. Общие требования и классификация.

ГОСТ 12.4.059-89 ССБТ. Строительство. Ограждения защитные инвентарные. Общие технические условия.

ГОСТ 12.2.013.0-91 ССБТ. Машины ручные электрические. Общие требования безопасности и методы испытаний.

Техинформация СКС Стройтехнолог.

Документы БД Техэксперт.

Электронный текст документа подготовлен ЗАО "Кодекс"
и сверен по авторскому материалу.
Автор: - к. т.н., преподаватель
Военного инженерно-технического университета,
Санкт-Петербург, 2011
