ГАЗОКОНВЕРТОР «ЯТАГАН 31,5-2000А»
УСТАНОВКА ГАЗОРАЗРЯДНОЙ ОЧИСТКИ ВОЗДУХА
ИНСТРУКЦИЯ по ремонту
Инструкция по ремонту Газоконвертора «Ятаган 31,5-2000А»
Все работы по ремонту должны проводиться только при обесточенном Газоконверторе и вытяжной вентиляции с соблюдением необходимых мер по технике безопасности квалифицированными специалистами.
Газоконвертор «Ятаган 31,5-2000А» Заводская табличка (шильдик) расположена в верхней части Газоконверто - ра. В разделе «Руководство поремонту» Вы найдёте описание основных функций Газоконвертора и правила безопасного ремонта Газоконвертора |
Содержание
1. Введение......................................................................................................................3стр.
2. Техника безопасности.................................................................................................3стр.
3. Описание Газоконвертора..........................................................................................4стр.
4. Неполадки и способы их устранения........................................................................5стр.
5. Ремонт Газоконвертора «Ятаган 31,5-2000А»………...……………………….…11стр.
6. Гарантия и гарантийные условия…………...…………..…………………….…...12стр.
7. Технические характеристики Газоконвертора…...……………………………....13стр.
8. Что не следует делать……………………………………………………………...14стр.
1. Введение._________________________________________________________________
1 Во время ремонта Газоконвертора соблюдайте содержащиеся в настоящем руководстве указания по технике безопасности!
2 Газоконвертор соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации.
3 Специалист сервисной организации, осуществляющий диагностику и ремонт Газоконвертора, обязан ознакомить пользователя с выявленными дефектами и причинами неисправностей Газоконвертора.
4 Проверьте, соответствует ли поставленная модель Газоконвертора типам заменяемых запчастей и узлов.
5 Если Вы не уверены, как правильно производить ремонт Газоконвертора, то в данном руководстве найдете всю соответствующую информацию, изучите её и действуйте в соответствии с ней.
6 Не удаляйте и не повреждайте обозначения и надписи на приборе. (Шильдики, указатели направления потока, положения для монтажа, схемы подключения проводов и т. д.)
7 При ремонте разрешается использовать только оригинальные запасные части, утвержденные заводом изготовителем.
8 Не разрешается изменять внутреннее устройство Газоконвертора.
9 Ликвидацию Газоконвертора или его частей по окончании срока службы необходимо проводить с учётом охраны окружающей среды.
10 Завод-изготовитель не несет ответственности и не предоставляет гарантии на ущерб, обусловленный несоблюдением:
• указанных в настоящем руководстве условий;
• нормативных актов и стандартов;
• надлежащих способов монтажа, ремонта и эксплуатации;
• условий, указанных в Паспорте изделия.
2. Техника безопасности.___________________________________________________
Правила и инструкции
При ремонте Газоконвертора для очистки воздуха особое внимание необходимо уделять соблюдению законов, постановлений, технических правил, стандартов и положений в действующей редакции:
• Технические правила ремонта оборудования для очистки воздуха
• Постановления, касающиеся оборудования зданий и ремонта электрооборудования.
Ремонт
В целях Вашей собственной безопасности учитывайте, что ремонт Газоконвертора для очистки воздуха может проводить авторизованная сервисная организация!
1 Ремонт Газоконвертора персоналом производить только после изучения данного руководства.
2 К ремонту, эксплуатации, чистке, мойке Газоконвертора допускать только лицо, прошедшее обучение.
3 Соблюдайте требования по пожаро - и электробезопасности.
4 Визуальным осмотром убедиться в отсутствии оголенных, скрученных, не зафиксированных проводов в щите управления и блоке Газоконвертора.
5 Не эксплуатировать Газоконвертор без заземления.
6 Не допускайте посторонних к работающему Газоконвертору, а также при ремонте.
7 Не включайте Газоконвертор при снятых элементах корпуса (разрешается специалисту обслуживающей организации при диагностике).
8 Для ремонта Газоконвертора (монтажа и демонтажа кассет блоков) использовать исправный инструмент (специальный ключ дверей блока, ключи, отвертки и т. д.).
3. Описание Газоконвертора_______________________________________________
Использование по назначению.
Газоконвертор «Ятаган 31,5-2000А» (канальный воздухоочиститель) предназначен для монтажа в вытяжной вентиляции и используется только по назначению.
Газоконвертор «Ятаган» является высокотехнологичным устройством, для обеспечения работоспособности которого требуется соблюдение требований безопасности и эксплуатации, утвержденных заводом изготовителем.
Комбинация с вытяжной системой.
Газоконвертор не имеет собственного вентилятора, поэтому вентиляционная система оснащается вытяжным вентилятором, подобранным из расчета производительности системы и сопротивления Газоконвертора.
Рекомендуемая комбинация:
Проектирование вентилятора должно быть произведено с запасом по давлению до 550Па.
4. Неполадки и способы их устранения.____________________________________

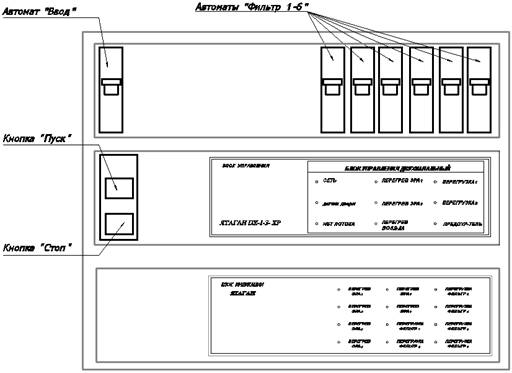

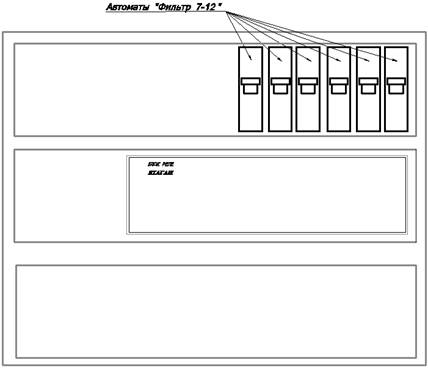

Возникновение неполадок сопровождается индикацией сигнальных ламп на блоке управления (БУ) и индикации показано на рис.
Таблица неисправностей и способов устранения.
№ п/п | Сигнальная индикация (неисправность) | Причины | Способ устранения |
1. | Индикация «Нет потока» | a) выключен (неисправен) вытяжной вентилятор. b) загрязнены кассеты ФК Газоконвертора | a) необходимо включить (исправить) вентилятор; b) очистить кассеты ФК Газоконвертора |
2. | Индикация «Фильтр 1-12» (сработал термозащитный автомат)
| a) загрязнен газоразрядный блок; b) превышение содержания пара в очищаемом воздухе; c) наличие паров агрессивных веществ; d) обрыв высоковольтного провода; e) выход из строя ЭРА; f) повреждение Газоразрядной ячейки. | для запуска Газоконвертора необходимо удалить причину, включить автомат-перегрузка, находящийся в щите управления и нажать кнопку «Пуск». Если Газоконвертор не запустился – обратиться в обслуживающую организацию. |
3. | Индикация «Перегрев» (перегрев ЭРА)
| a) высокая внешняя температура; b) загрязнённость вентиляционных отверстий решеток на корпусе блока энергопреобразователей; c) повышенное питающее напряжение; d) загрязненность Газоразрядных ячеек; e) наличие паров агрессивных веществ; f) повреждение высоковольтных проводов; g) повреждение (механическое или «пробой») газоразрядных ячеек. | a) необходимо восстановить штатные условия работы установки; b) очистить вентиляционные отверстия; c) устранить превышение напряжения; d) промыть, заменить вышедшие из строя ГРЯ; e) заменить высоковольтные провода. |
4. | Индикация «Предохранитель» | a) превышение сетевого напряжения; b) Неисправен БУ. | a) Проверить напряжение в сети, убедиться, что напряжение в норме ±10%, если нет, то принять меры по приведению напряжения в сети к номинальному значению; b) проверить БУ у сервисной организации. |
5. | Индикация «Фильтр забит» | a) загрязнен предварительный фильтр
| a) необходимо очистить от загрязнений карманный фильтр или заменить его |
6. | Индикация «Датчик двери» | a) открыта дверь газоразрядного блока | a) для запуска Газоконвертора необходимо закрыть дверь, включить Газоконвертор |
7. | Характерный треск внутри Газоконвертора | - неисправность в газоразрядном блоке, пробой ГРЯ (газоразрядная ячейка) | a) заменить кварцевый электрод (КЭ); b) заменить ГРЯ |
8. | Газоконвертор не включается (не горит светодиодная индикация) | a) отсутствие электрического тока в сети; b) выключен автоматический выключатель | a) проверить напряжение в сети, убедиться, что напряжение в норме ±10%, если нет, то принять меры по устранению неисправности; b) включить автоматический выключатель |
9. | Не происходит удаление загрязняющих веществ | a) отсутствие электрического тока в сети; b) повреждены или загрязнились ГРЯ; c) неисправен энергопреобразователь; d) некачественно проложено заземление. | a) проверить напряжение в сети, убедиться, что напряжение в норме ±10%, если нет, то принять меры по приведению напряжения в сети к номинальному значению; b) включить автоматический выключатель; c) промыть ГРЯ; d) заменить ЭРА; e) проверить заземление и исправить согласно инструкции по монтажу. |
10. | Отсутствует напряжение на Газоконверторе | a) поврежден сетевой кабель электропитания Газоконвертора; b) некачественно проложено заземление. | a) заменить кабель; b) проверить заземление и исправить согласно инструкции по монтажу. |
11. | Выключается автомат «Фильтр 1-12» после непродолжительной работы установки | a) вышел из строя ЭРА b) Пробой в ГРЯ c) Обрыв высоковольтного провода | a) Заменить ЭРА b) Заменить пробитый кварцевый электрод c) Устранить неисправность |
В иных случаях обращайтесь к партнерам , для проведения работ по ремонту и восстановлению оборудования, координаты и телефоны представлены на сайте www. yatagan. ru
Проверка работоспособности ЭРА.
1) Включить вводной автомат
2) Нажать кнопку «ПУСК»
3) Последовательно включая и выключая автоматы, измерять силу тока на малиновом проводнике (петля провода в малиновой изоляции в Щите Управления)
4) Отклонение силы тока от номинального значения в большую сторону на 5-20% может означать повышенное напряжение в сети. Необходимо привести его к номинальному значению.
5) Отклонение силы тока от номинального значения более чем на 20% в большую сторону означает либо пробой в ГРЯ, либо неисправность данного энергопреобразователя. Необходимо заменить неисправный элемент.
6) Отклонение силы тока от номинального значения в меньшую сторону означает загрязнение ГРЯ. Необходимо выполнить очистку плазменных ячеек.
7) Номинальная сила тока на малиновом проводнике при отдельно включенном автомате:
· «Фильтр» 1,8А
· «Фильтр» 1,5А

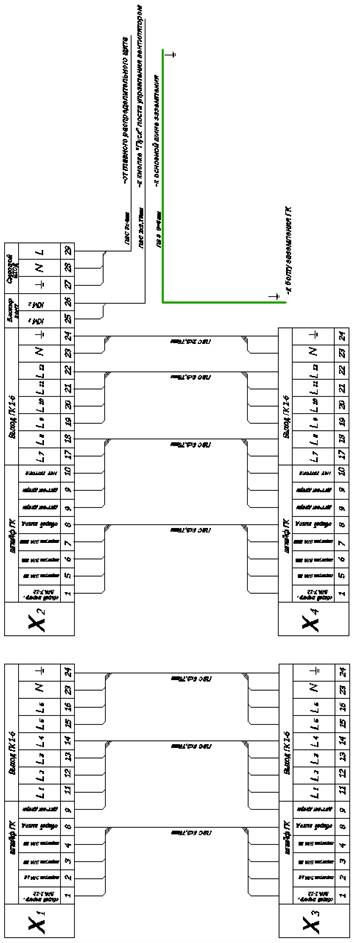

Межблочная схема Газоконвертора «Ятаган 31,5-2000А»

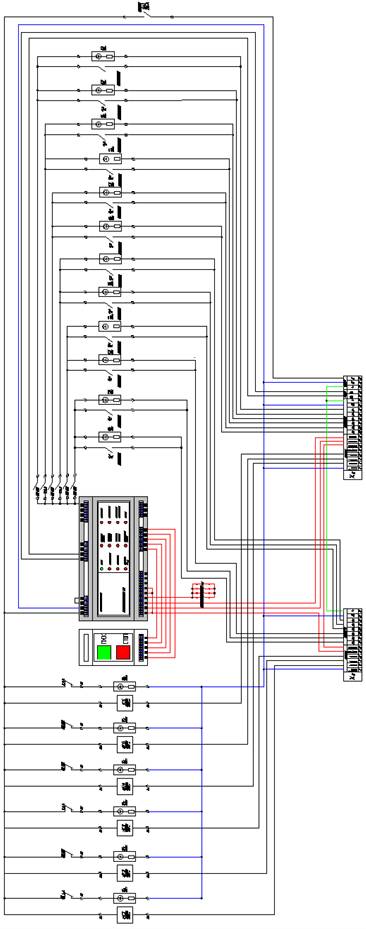

Электрическая схема Газоконвертора «Ятаган 31,5-2000А»
5. Ремонт Газоконвертора «Ятаган 31,5-2000А»:______________________
При ремонте Газоконвертора, который состоит из 3-х блоков, особое внимание следует уделить газоразрядным блокам.
Ремонт газоразрядного блока.________________________________________________
Основные элементы газоразрядного блока: ГРЯ (газоразрядная ячейка), КЭ (кварцевый электрод), ЭРА (энергопреобразователь резонансный адаптивный).
Для безотказной работы раз в три месяца проводить чистку ГРЯ, КЭ специальными чистящими средствами.
Доступ к газоразрядному блоку.
1- Дверца блока;
2- Ручка дверцы блока;
3- Запор дверцы.
В разных моделях Газоконвертора дверцы блоков, а также их крепление может отличаться.
__________________________________________________________________________

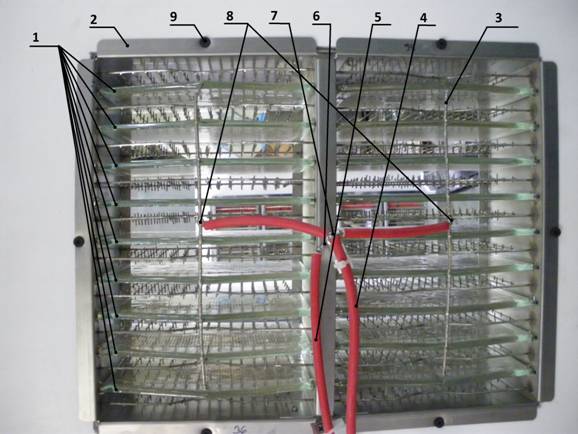

Расположение деталей на рис.
1 Кварцевые электроды;
2 Корпус ГРЯ;
3 Шина соединяющая контакты кварцевых электродов;
4 Высоковольтный провод, идущий к шинам;
5 Высоковольтный провод, идущий на корпус;
6 Место крепления высоковольтного провода к корпусу ГРЯ;
7 Место разветвления провода на левую и правую секции ГРЯ;
8 Места припаивания высоковольтного провода к шинам;
9 Крепежные детали ГРЯ.
1 Открыть спец. ключом дверцу газоразрядного блока;
2 Отпаять высоковольтный провод (8);
3 Открутить крепление ГРЯ к корпусу Газоконвертора (9);
4 Демонтировать ГРЯ (2);
5 Промыть ГРЯ в специальном чистящем растворе «Шуманит», либо веществами для разложения жиров и смолистых веществ с малым пенообразованием с низким содержанием фторидов и хлоридов, после высушить;
6 Монтаж производить в последовательности обратной демонтажу.
Операции по ремонту и обслуживанию, при которых возможно соприкосновение с моющим гелем, необходимо проводить с использованием средств индивидуальной защиты (костюм, респиратор, химически стойкие перчатки и т. д.) ввиду высокой химической активности.
6. Гарантия и гарантийные условия._____________________________________
Сохраняйте весь комплект документов предоставляемый с поставкой!
Гарантия предоставляется только при обслуживании и ремонте авторизованной специализированной сервисной организацией.
Владельцу Газоконвертора предоставляется гарантия и проведение гарантийного обслуживания только в случае привлечения авторизованной сервисной службы.
7. Технические характеристики Газоконвертора.
Параметры | Величина |
Питающее напряжение | 220В±15% |
Частота питающего напряжения | 50 Гц |
Потребляемая мощность | не более 4,0 кВт |
Номинальное напряжение на газоразрядных ячейках | 5 000-10 000 V |
Номинальная частота тока на газоразрядных ячейках | 50-500 Гц |
Тип защиты Установки | IP-41 |
Сечения провода заземления | медь, не менее 10 мм2 |
Ограничения по внешней температуре | От +3°С до +40°С |
Максимальная влажность внешнего воздуха | Не более 95% |
Ограничения по температуре очищаемого воздуха | От +3°С до +50°С |
Максимальная влажность очищаемого воздуха | Не более 95% |
Аэродинамическое сопротивление, начальное значение | Не более 550 Па |
Работа под разрежением | До 0,5 бар |
Рабочее положение блоков | Горизонтальное |
Габаритные размеры | 2640х2331х2092 мм |
Присоединительные размеры | 2145х1931 |
Вес установки | 1500 кг |
Материал корпуса | Сталь3, 2мм, порошковая окраска |
8. Что не следует делать._______________________________________

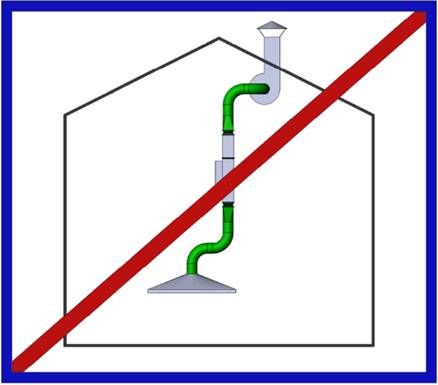

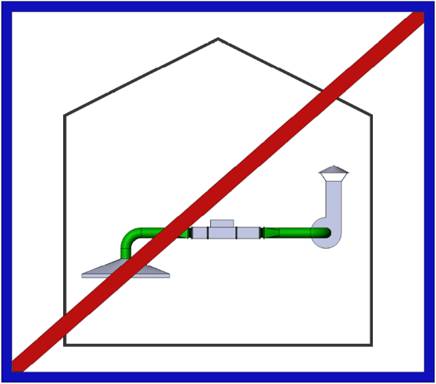

- Располагать Газоконвертор в вертикальном положении;
- Использовать для очистки приточного и рециркуляционного воздуха;

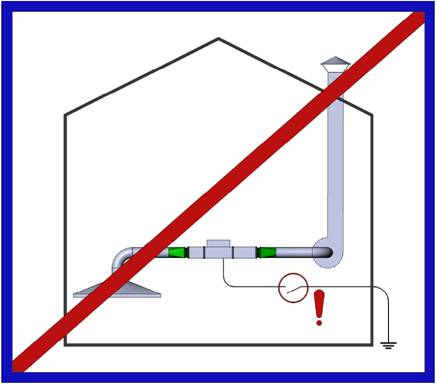

- Включать Газоконвертор в электросеть без заземления;
- Включать Газоконвертор при снятых элементах корпуса;

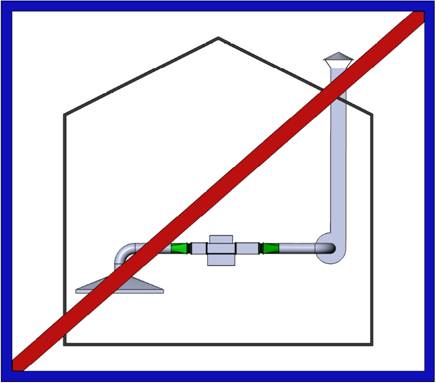

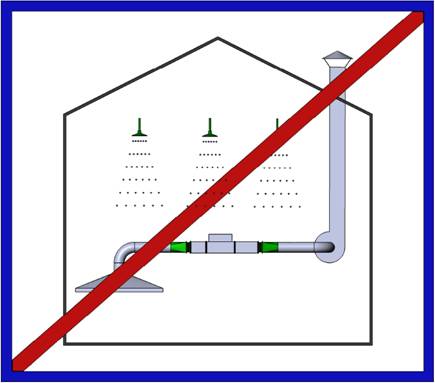

- Использовать Газоконвертор внутри бассейнов, ванных, душевых комнат, других помещений с высокой влажностью;

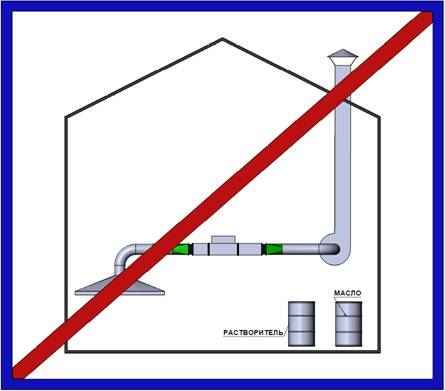

- Располагать Газоконвертор в помещениях с легковоспламеняющимися, взрыво - опасными материалами, жидкостями и газами;
