Установка опоры спутниковой антенны
(выбор вида опоры для крепежа спутниковой антенны)
При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

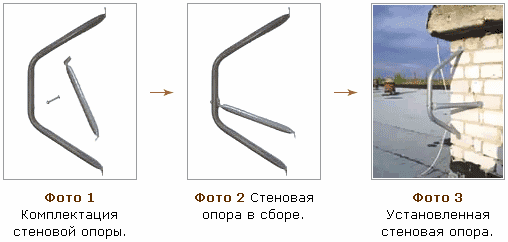

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.
Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.
К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.
Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.5...0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.
В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).
Фото7 Спутниковая опора изготовленная самостоятельно
Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.
Фото 8 Опора спутниковой антенны.
Дополнительная точка крепления спутниковой опоры.
Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена...
Крепление спутниковой опоры
При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкцияспутниковой антенны, будет зависеть не только устойчивость сигнала, но ибезопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.
Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, "пластмассово-тельными" дюбелями, и тем более, гвоздями.
Анкерные болты
Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые - анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.
На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.
Фото 1 Анкер в собранном и разобранном виде (тип 1).
Фото 2 Анкер в собранном и разобранном виде (тип 2).
Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.
Здесь показан анкерный болт, изображенный выше на Фото 1.
Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.
Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).
Здесь показан анкерный болт, изображенный выше на Фото 2.
При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5...10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.
Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе "Инструменты".
После того как "буровые" работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40...50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).
Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.
И вот что еще. Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там "жить", навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.
Монтаж анкерных болтов

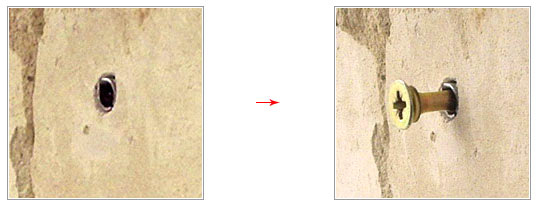

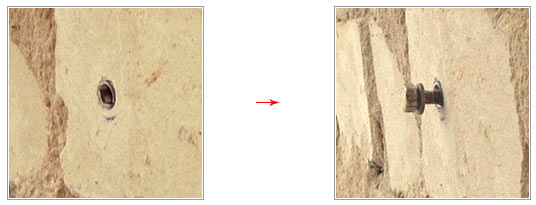

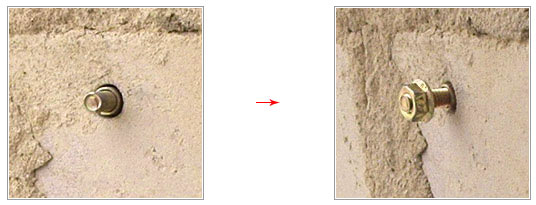

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.
Скачать версию этой станицы в формате «CHM» (143 Кб)
Скачать версию для печати в формате «Word» (129 Кб)
Установка спутниковой антенны на опору
(продолжение...)
На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.
Фото 6 Крепеж опоры спутниковой антенны.
С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут... немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока "бурил" бетонный пол, сломал одно сверло
, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.
При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя... как знать, и бетон бывает разной твердости.
Монтаж спутниковой антенны на опору

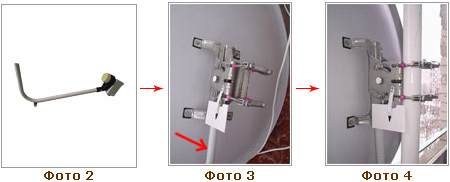

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом. Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.
Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но... зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.
Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).
Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.
Выбор кабеля для спутниковой антенны
На следующем этапе, на время оставим нашу "красавицу", и теперь займемся... разводкой кабеля. Но для того чтобы это делать, надо конечно его приобрести. Поэтому, здесь немного поговорим о выборе кабеля. Н каких-то конкретных марках такого кабеля, я останавливаться не буду, так как его ассортимент с ростом современных технологий может меняться, да и на рынках, этого добра достаточно. Я лишь, опишу несколько основных критериев в его выборе.
Для наших работ, подойдет высокочастотный (ВЧ) коаксиальный кабель, применяемый для спутникового и эфирного телевидения, его волновое сопротивление, как правило, составляет 75 Ом (Фото 6).
Фото 6 Коаксиальный кабель.
Коаксиальный кабель
- предназначен для защиты проходящего в этом кабеле электрического сигнала, от воздействий внешних электромагнитных волн (электромагнитных помех от электроприборов, линий электропередач, радиоэлектронных приборов, и т. д.).
Для соединения такого кабеля применяются специальные "разъемы коннекторы", которые так же, Вам придется купить (Фото 7). Они не дорогие, так что, купите их с десяток, чтобы потом лишний раз по мелочам не бегать.
Фото 7 Разъемы коннекторы
При покупке коаксиального кабеля, возьмите один коннектор с собой, и в магазине проверьте, подходят ли кабель и разъем по диаметру друг другу. Для этого, взяв конец кабеля в левую руку, правой рукой навинтите коннектор на кабель (для этого, внутри на узкой части коннектора, нарезана резьба), при этом навинчиваться он должен, достаточно плотно. В противном случае, если разъем на кабеле будет болтаться, о хорошем контакте можно забыть (у меня такие случаи были, и при этом, приходилось наращивать толщину такого кабеля кусочком фольги).
Средняя жила внутри коаксиального кабеля, желательно, должна быть медная. В некоторых марках, медь напыляют на алюминий, и ли на стальную жилу. Так же, желательно, чтобы изоляция кабеля, была не сильно твердой, такой в морозы, будет легко трескаться. И еще, проверьте, не старый ли сам кабель. К примеру, лежавший где ни будь на холодном складе лет так... цать. Для этого ковырните ногтем на самом кончике кабеля его внешнюю изоляцию, она не должна прилипать к экранированной оплетке.
Чтобы лучше понять, внутреннюю структуру такого кабеля (стандартный вариант), взгляните на приведенный ниже рисунок (Рис. 1).
Рис. 1 Структура коаксиального высокочастотного кабеля.
Как Вы видите, стандартный кабель состоит из пяти элементов: 1 - основной медной жилы, по которой, по отношению к оплетке и фольге (используемых как корпус или общий провод), в одну сторону будет проходить питание конвертера, а в другую высокочастотный сигнал; 2 - внутренний изолятор, совокупность диаметра основной жилы и диаметра изолятора и определяют волновое сопротивление этого кабеля, которое в нашем случае должно быть 75 Ом; 3 - алюминиевой фольги, служащей для улучшения экранирующих свойств;4 - металлической оплетки, т. е. корпуса; И 5 - наружной изоляции, назначение которой будет, защита всего кабеля от воздействий внешней среды.
В зависимости от типа и фирмы изготовителя, структура кабеля, может быть различная. Для уменьшения себестоимости кабеля, средняя жила может быть не медная, а из другого сплава, с тонким слоем напыления той же самой меди (Рис. 2). Электрические параметры, при таком напылении не ухудшаются, так как высокочастотный сигнал имеет свойство проходить не внутри проводника, а по его поверхности, но... если слой напыления очень тонкий, или не однородный, то при более значительном перегибе кабеля, такой слой может просто потрескаться, и это может препятствовать прохождению сигнала. Так что, желательно покупать кабель именно с медной средней жилой. Еще, хорошо бы было, чтобы оплетка с фольгой, были тоже медные. Но, такие марки кабеля, как правило, будут стоить значительно дороже.
Рис. 2 Структура омедненной средней жилы коаксиального кабеля.
Но какая структура кабеля не была бы различной, принцип работы, остается одним и тем же. И заключается он в том, чтобы экранировать среднюю жилу этого кабеля, от внешних электрических помех, не нарушая при этом, волнового сопротивления (75 Ом).
Перед тем как купить нужный нам кабель, надо конечно узнать какова будет его длинна. Для этого возьмем в руки рулетку, и замерим те места, по которым будет проходить наш кабель, начиная с конвертера, и заканчивая, где будет стоять спутниковый ресивер.
Чтобы приступить к разделке нашего кабеля, и установки на него разъем-коннекторов, сначала надо устранить все преграды, встречающиеся на его пути, к месту установки спутниковой антенны. То есть, просверлить переходные отверстия в оконной раме и дверных косяках.
Прокладка коаксиального кабеля
Здесь, хочу в первую очередь, дать небольшой совет, при монтаже кабеля старайтесь делать сразу все хорошо, а не на время, что-то типа того "а, потом переделаю", все что делается на время, зачастую делается на постоянно (это из собственного опыта), тем более не редко случается так, что лучше сделать заново, чем тратить больше времени на переделку.
Для прокладки кабеля через оконную раму, диаметр сверла возьмем, на миллиметр больше, диаметра самого кабеля. У меня кабель был 7 мм, значит, и сверло брал, 7 + 1 = 8 мм. Так как, оконные рамы обычно идут двойные, приходиться сверлить два отверстия. Главное, в этом случае, чтобы оба отверстия совпадали по своему центру, иначе кабель будет перегибаться в этих местах, и будет сложнее его протянуть. В моем случае, так как, с конвертера выходила два сигнала, а значит и два кабеля, и сверлить приходилось, также по два отверстия (Фото 1 и Фото 2). Чтобы через щели, между стенками отверстия и кабелем, в помещение не проникал уличный воздух, можно их забить, например ватой или оконной замазкой. Я к примеру, такое уплотнение, сделал во внешней оконной раме, так как летом иногда приходится открывать окна, и нужно чтобы сам кабель имел некоторый свободный ход.
Фото 1 Прокладка кабеля через оконную раму.
Фото 2 Прокладка кабеля через дверной косяк.
Владельцев пластиковых окон, хотелось бы предостеречь. Если у вас окно достаточно дорогое, то рама может быть герметичная, и заполнена газом (как стеклопакет). Поэтому, в этом случае, сверлить надо не саму раму, а место между рамой, и стеной оконного проёма. В том месте, как правило, есть небольшое расстояние, которое заполнено монтажной пеной. Если окно у вас простое, без "наворотов", то просверлить можно и саму раму, используя при этом обычное свело по металлу. Естественно, сверлить надо стараться ту часть окна, которая не открывается.
Если ваша спутниковая антенна, расположена не на балконе, а на крыше, то коаксиальному кабелю надо дать некоторую слабину. То есть, он должен как бы сначала свисать, а уже потом, идти к верху. Это надо сделать для того, чтобы при дожде, вода, стекающая по кабелю, не лилась на окно, а стекала по образовавшейся петле вниз.
При прокладке кабеля, подвешивать его на стенах квартиры, можно с помощью самодельных креплений, сделанных из отрезков виниловой трубки или нарезанных кусочков телефонного провода типа "лапша". Хотя, по желанию также можно воспользоваться и заводскими скобками, купив подходящие по размеру, в ближайшем магазине хозяйственных товаров. Я воспользовался вариантом с отрезками пластиковой трубки (Фото 3).
Фото 3 Самодельный крепеж кабеля.
Во время прокладки кабеля, избегайте сильных его перегибов, а так же не используйте крепления, наподобие загнутых гвоздей (Фото 4), которые могут серьезно повредить сам кабель.
Фото 4 Крайне не желательное крепление кабеля.
Помните, что даже не сильно смятый кабель, уже меняет свои пропускные характеристики (изменяется его волновое сопротивление). Форма разреза коаксиального кабеля, должна быть именно круглой. То есть, если посмотреть на коаксиальный кабель в разрезе, то расстояние от средней жилы этого кабеля до экранирующей оплетки, должны быть одинаковы (Рис. 1). Тогда как в смятом кабеле, эти расстояния разные (Рис. 2).
Но как говорится, смятый кабель это еще пол беды. Что делать, если так случилось, что при прокладке кабеля, Вы нечаянно его перебили, или к примеру, не хватило его длинны, и пришлось наращивать эту длину вторым куском.
Из этого положения, есть только два выхода. Первый, самый наилучший, это конечно же, заменить поврежденный на цельный кабель, без каких либо соединений. Второй, соединить два отрезка, специальной соединительной муфтой (Фото 5 и Фото 6), купить ее можно там же где Вы приобретали разъемы коннекторы.
Фото 5 Два вида соединительных муфт.
Фото 6 Соединение двух кабелей через соединительную муфту.
Купите на всякий случай, сразу штуки две или три. Даже если у вас кабель идет цельным отрезком, они могут пригодиться в случае его повреждения в каком либо месте. Для этого, достаточно вырезать поврежденный участок, установить разъемы коннекторы, и соединить их этой муфтой. У меня, на отрезке конвертер
DVB-карта компьютера, раньше стояло две таких муфты, сейчас заменил на цельный кусок кабеля, но в принципе, разницы не заметил. Ни уровень, ни качество сигнала, не изменилось, хотя... все равно, рекомендую обходиться без муфт, тем более, если при прокладке, используется дешевая марка кабеля (!). Да и вот еще, если такое соединение будет находиться не улице, желательно его плотно, и по всему участку соединения, обмотать изолентой, для того чтобы предотвратить попадание влаги.
При монтаже кабеля, для спутникового оборудования, категорически не рекомендуется пользоваться различными видами ручной скрутки. Если такой вариант, как-то, проходил при монтаже антенны для приема эфирного телевидения, то при установке спутниковой антенны, такое соединение, может привести к полной невозможности приема.
Также, при прокладке кабеля, старайтесь избегать эго прохождение через находящиеся вблизи разного рода источники тепла, или приборы излучающие сильные электромагнитные и радиоволны.
Когда, с прокладкой кабеля Вы закончите, можно приступать к его разделке, и установке на него разъем-коннекторов.
