Большой вклад в сближение локальных и глобальных сетей внесло доминирование протокола IP. Этот протокол сегодня используется поверх любых технологий локальных и глобальных сетей - Ethernet, Token Ring, ATM, frame relay - для создания из различных подсетей единой составной сети.

В локальных системах в последнее время большое внимание уделяется защите инфы от несанкционированного доступа.

Появились новые технологии, используемые для обоих видов сетей - ATM.

WORLD WIDE WEB - гипертекстовая информационная служба. Во многом превзошла аналогичные службы локальных сетей.

Одним из проявлений сближения локальных и глобальных сетей является появление сетей масштаба большого города, занимающих промежуточное положение между локальными и глобальными сетями. Городские сети, или сети мегаполисов (Metropolitan Area Networks, MAN), предназначены для обслуживания территории крупного города.

Конвергенция компьютерных и телекоммуникационных сетей

Их объединяет то, что в качестве ресурса выступает информация.

·  Сближение видов услуг - IP- телефония, услуги универсальной службы сообщений, объединяющей электронную почту, телеонию, факсимильную службу, пейджинговую связь.

·  Технологическое сближение сетей происходит сегодня на основе цифровой передачи информации различного типа, метода коммутации пакетов и программирования услуг. Телефония давно сделала ряд шагов навстречу компьютерным сетям. Прежде всего, за счет представления голоса в цифровой форме, что делает принципиально возможным передачу телефонного и компьютерного трафика по одним и тем же цифровым каналам (телевидение также может сегодня передавать изображение в цифровой форме).

Дополнительные услуги телефонных сетей, такие как переадресация вызова, кон-ференц-связь, телеголосование и др., могут создаваться с помощью так называемой интеллектуальной сети (Intelligent Network, IN), по своей сути являющейся компьютерной сетью с серверами, на которых программируется логика услуг.

Компьютерные сети также многое позаимствовали у телефонных и телевизионных сетей. Глобальные компьютерные сети строятся по такому же иерархическому принципу, что и телефонные, в соответствии с которым сети городов и районов объединяются в региональные сети, а те, в свою очередь, - в национальные и международные сети. Компьютерные сети берут на вооружение методы обеспечения отказоустойчивости телефонных сетей, за счет которых последние демонстрируют высокую степень надежности, так недостающую порой Интернету и корпоративным сетям.

Появился новый термин - инфокоммуникационпая сеть, который прямо говорит о двух составляющих современной сети - информационной (компьютерной) и телекоммуникационной.

8. Архитектура систем хранения данных SAN

Устройства для подключения в SAN (Storage Area Network) – устройства для подключения в сеть хранения данных. Сеть хранения данных (SAN) не стОит путать с локальной сетью – это различные сети. Чаще всего SAN основывается на стеке протоколов FibreChannel и в простейшем случае состоит из СХД, коммутаторов и серверов, объединённых оптическими каналами связи. На рисунке мы видим высоконадёжную инфраструктуру, в которой серверы включены одновременно в локальную сеть (слева) и в сеть хранения данных (справа):

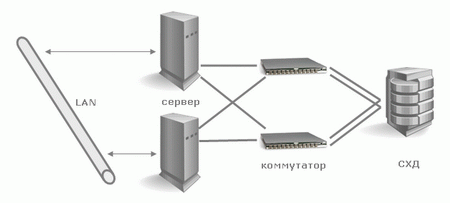

Рисунок 5 Архитектура SAN

После довольно детального рассмотрения устройств и принципов их функционирования нам будет довольно легко понять топологию SAN. На рисунке мы видим единую для всей инфраструктуры СХД, к которой подключены два сервера. Серверы имеют резервированные пути доступа – в каждом установлено по два HBA (или один двухпортовый, что снижает отказоустойчивость). Устройство хранения имеет 4 порта, которыми оно подключено в 2 коммутатора. Предполагая, что внутри имеется два резервируемых процессорных модуля, легко догадаться, что лучшая схема подключения – когда каждый коммутатор подключён и в первый, и во второй процессорный модуль. Такая схема обеспечивает доступ к любым данным, находящимся на СХД, при выходе из строя любого процессорного модуля, коммутатора или пути доступа. Надёжность СХД нами уже изучена, два коммутатора и две фабрики ещё более увеличивают доступность топологии, так что если из-за сбоя или ошибки администратора один из коммутационных блоков вдруг отказал, второй будет функционировать нормально, ведь эти два устройства не связаны между собой.

Показанное подключение серверов называется подключением с высокой доступностью (high availability), хотя в сервере при необходимости может быть установлено ещё большее число HBA. Физически каждый сервер имеет только два подключения в SAN, однако логически система хранения доступна через четыре пути – каждая HBA предоставляет доступ к двум точкам подключения на СХД, к каждому процессорному модулю раздельно (эту возможность обеспечивает двойное подключение коммутатора к СХД). На данной схеме самое ненадежной устройство – это сервер. Два коммутатора обеспечивают надежность порядка 99,99%, а вот сервер может отказать по разным причинам. Если необходима высоконадёжная работа всей системы, серверы объединяются в кластер, приведённая схема не требует никакого аппаратного дополнения для организации такой работы и считается эталонной схемой организации SAN. Простейший же случай – серверы, подключённые единственным путем через один свитч к системе хранения. Однако система хранения при наличии двух процессорных модулей должна подключаться в коммутатор как минимум одним каналом на каждый модуль – остальные порты могут быть использованы для прямого подключения серверов к СХД, что иногда необходимо. И не стоит забывать, что SAN возможно построить не только на базе FibreChannel, но и на базе протокола iSCSI – при этом можно использовать только стандартные ethernet-устройства для коммутации, что удешевляет систему, но имеет ряд дополнительных минусов (оговоренных в разделе, рассматривающем iSCSI). Также интересна возможность загрузки серверов с системы хранения – не обязательно даже наличие внутренних жёстких дисков в сервере. Таким образом, с серверов окончательно снимается задача хранения каких-либо данных. В теории специализированный сервер может быть превращён в обычную числодробилку без каких-либо накопителей, определяющими блоками которого являются центральные процессоры, память, а так же интерфейсы взаимодействия с внешним миром, например порты Ethernet и FibreChannel. Какое-то подобие таких устройств являют собой современные blade-серверы.

Хочется отметить, что устройства, которые возможно подключить в SAN, не ограничены только дисковыми СХД – это могут быть дисковые библиотеки, ленточные библиотеки (стримеры), устройства для хранения данных на оптических дисках (CD/DVD и прочие) и многие другие.

Из минусов SAN отметим лишь высокую стоимость её компонент, однако плюсы неоспоримы:

Высокая надёжность доступа к данным, находящимся на внешних системах хранения. Независимость топологии SAN от используемых СХД и серверов. Централизованное хранение данных (надёжность, безопасность). Удобное централизованное управление коммутацией и данными. Перенос интенсивного трафика ввода-вывода в отдельную сеть, разгружая LAN. Высокое быстродействие и низкая латентность. Масштабируемость и гибкость логической структуры SAN Географически размеры SAN, в отличие от классических DAS, практически не ограничены. Возможность оперативно распределять ресурсы между серверами. Возможность строить отказоустойчивые кластерные решения без дополнительных затрат на базе имеющейся SAN. Простая схема резервного копирования – все данные находятся в одном месте. Наличие дополнительных возможностей и сервисов (снапшоты, удаленная репликация). Высокая степень безопасности SAN.

9. Основные устройства физического уровня модели OSI и их характеристики

Характеристики кабелей-

·  Затухание (Attenuation). Затухание измеряется в децибелах на метр для определенной частоты или диапазона частот сигнала.

·  Перекрестные наводки на ближнем конце (Near End Cross Talk, NEXT). Измеряются в децибелах для определенной частоты сигнала.

·  Импеданс (волновое сопротивление) - это полное (активное и реактивное) сопротивление в электрической цепи. Импеданс измеряется в Омах и является относительно постоянной величиной для кабельных систем (например, для коаксиальных кабелей, используемых в стандартах Ethernet, импеданс кабеля должен составлять 50 Ом). Для неэкранированной витой пары наиболее часто используемые значения импеданса - 100 и 120 Ом. В области высоких частот (100-200 МГц) импеданс зависит от частоты.

·  Активное сопротивление - это сопротивление постоянному току в электрической цепи. В отличие от импеданса активное сопротивление не зависит от частоты и возрастает с увеличением длины кабеля.

·  Емкость - это свойство металлических проводников накапливать энергию. Два электрических проводника в кабеле, разделенные диэлектриком, представляют собой конденсатор, способный накапливать заряд. Емкость является нежелательной величиной, поэтому следует стремиться к тому, чтобы она была как можно меньше (иногда применяют термин "паразитная емкость"). Высокое значение емкости в кабеле приводит к искажению сигнала и ограничивает полосу пропускания линии.

·  Уровень внешнего электромагнитного излучения или электрический шум. Электрический шум - это нежелательное переменное напряжение в проводнике.

·  Диаметр или площадь сечения проводника. Для медных проводников достаточно употребительной является американская система AWG (American Wire Gauge), которая вводит некоторые условные типы проводников, например 22 AWG, 24 AWG, 26 AWG. Чем больше номер типа проводника, тем меньше его диаметр

Виды кабелей - более подробно на http://www. bmstu. ru/~iu/Vlasov/Pages/Page5_4_1.html.

Виды кабелей:

·  Кабели на основе неэкранированной витой пары. Существует 7 категорий этого типа кабеля. Для 1-й категории - требования по скорости минимальны.

·  Кабели на основе экранированной витой пары - 9 типов. Для 1-го типа данного типа кабеля волновое сопротивление равно 150 Ом
