Утверждаю
Начальник______________________________
(должность, звание, фамилия)
«_____» ____________ 200___ г.
М Е Т О Д И Ч Е С К И Й П Л А Н
проведения занятий с группой _№____________________________________
Тема: №1 Установка разветвления, при соединение рукавов и регулирование подачи воды в рукавах…
№2 Замена поврежденных рукавов в действующей линии и временный их ремонт зажимами.
Вид занятия: ___практически__ Отводимое время __________(ч)
Цель занятия: Обучение личного состава слаженным действиям при решении боевых задач.
(указать конкретные цели занятия: что слушатель должен знать и о чем иметь представление в результате проведения занятия, какие воспитательные цели достигаются на занятии).
1. Литература, используемая при проведении занятия: Приказ № 000, Федеральным законом "О пожарной безопасности" за №69 (в ред. Федеральных законов от 01.01.2001 N 151-ФЗ, от 01.01.2001 N 32-ФЗ, от 01.01.2001 N 13-ФЗ, от 01.01.2001 N 135-ФЗ, от 01.01.2001 N 110-ФЗ, от 01.01.2001 N 196-ФЗ, от 01.01.2001 N 116-ФЗ, от 01.01.2001 N 15-ФЗ, от 01.01.2001 N 38-ФЗ, с изм., внесенными Федеральным законом от 01.01.2001 N 150-ФЗ, определением Конституционного Суда РФ от 01.01.2001 N 82-О), 22 августа 1995 года N 151-ФЗ РФ
2. Развернутый план занятия.
№ п/п | Учебные вопросы (включая контроль занятий) | Время (мин) | Содержание учебного вопроса, метод отработки и материальное обеспечение (в т. ч. технические средства обучения) учебного вопроса |
1 | 2 | 3 | 4 |

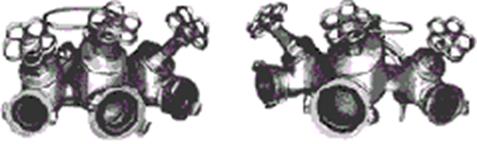

1. | №1 Установка разветвления, при соединение рукавов и регулерование подачи воды в рукавах… | Рукавные разветвления
Назначение Предназначен для разделения потока огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии, на несколько потоков, поступающих в рабочие линии, а также для регулирования подачи огнетушащих средств в этих линиях.

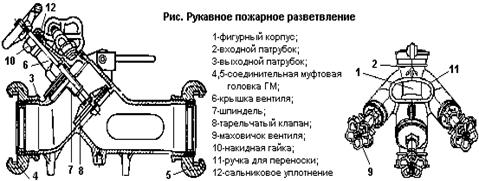

Устройство Разветвления всех типоразмеров имеют одинаковую конструкцию и состоят из фигурного корпуса 1, входных 2 и выходных 3 патрубков с муфтовыми соединительными головками 5 и 4, и ручки для переноски 11. | |
2. | №2 Замена поврежденных рукавов в действующей линии и временный их ремонт зажимами. |
Принцип действия Для того чтобы направить и отрегулировать поток жидкости из магистральной линии в рабочую линию, необходимо открыть вентиль соответствующего выходного патрубка разветвления, вращая его маховичок против часовой стрелки. Техническая характеристика Показатели Типоразмерный ряд РТ-70 РТ-80 РЧ-150 Условный проход входного штуцера, мм 70 80 110 Условный проход выходных штуцеров, мм: центрального 70 0 2 х 80 боковых 50 50 80 Условное давление, кгс/см2 12 10 8 Число выходных штуцеров 3 3 4 Коэффициент гидравлического сопротивления 2 5 6 Габаритные размеры: длина 340 375 440 ширина 415 465 650 высота 275 280 340 Масса, кг, не более 5,5 6,5 15,0 Испытание: Разветвления испытываются не менее одного раза в год. Испытания на прочность материала и герметичность проводятся гидравлическим давлением: для РТ-70 1,8 МПа (18 кгс/см2), для РТ-80 1,5 МПа (15 кгс/см2), для РЧ-150 1,2 МПа (12 кгс/см2). При этом не допускаются появление следов воды в виде капель на наружной поверхности разветвлений и течь через прокладочные соединения и сальниковые набивки. Наращивание рукавной линии производится непосредственно у ствола или на расстоянии одного-двух рукавов от ствола. Для наращивания линии подается команда: "Пожарный Петров, линию первого ствола "А" одним (двумя) рукавом - нарастить". По этой команде (при наращивании рукавной линии у ствола) пожарный берет одну скатку рукава "А", подносит ее к стволу и раскатывает параллельно действующей рукавной линии. Водитель прекращает подачу воды в линию. Ствольщик отсоединяет ствол, присоединяет его к принесенному рукаву и изменяет позицию ствола. Пожарный, принесший рукав, присоединяет его к действующей линии, расправляет наращенный участок и докладывает о готовности. После этого подается команда "Воду дать". При наращивании рукавной линии на один-два рукава пожарный берет одну (две) скатки, подносит их к месту наращивания и раскатывает. В это время прекращается подача воды или снимается давление. Пожарный разъединяет рукава, соединяет их с принесенным рукавом (рукавами), расправляет его и докладывает о готовности. Ствольщик меняет позицию ствола. Подается команда "Воду дать". | |
В случае повреждения (порыва) отдельных рукавов производится их временный ремонт. Он выполняется непосредственно на пожаре при помощи рукавных зажимов. В зависимости от величины отверстия в поврежденном рукаве может быть использован универсальный ленточный зажим (для устранения течи из отверстий до 3 см) либо корсетный зажим (для ликвидации течи из отверстий длиною до 10 см). Если ликвидировать течь при помощи зажимов невозможно, поврежденный рукав заменяется исправным. Замена рукава в действующей линии производится таким же способом, как и ее наращивание. |
Открывание и закрывание выходных патрубков осуществляется вентилями, которые состоят из крышки 6, шпинделя 7, тарельчатого клапана 8, маховичка 9 и сальникового набивочного уплотнения 12.«____» ___________ 2000___г.
Руководитель занятия _____________________ ____________
ФИО подпись
