Пульт управления ПУ-02

Пульт управления ПУ-02.

А.5 Использование выпрямителя

А.5.1 Перед началом работы выпрямитель должен быть установлен и подключен и на линию питания выпрямителя должно быть подано напряжение.

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ проводить опробование и испытания выпрямителя на работоспособность методом подключения к выходным шинам малой нагрузки или их закорачивания, т. к. это может привести к необратимому повреждению силовых элементов.

А.5.2 Включение выпрямителя.

А.5.2.1 На модуле включить трехфазный автоматический выключатель, установив переключатель на нем в верхнее положение.

При этом загорится зеленая сигнальная лампа СЕТЬ.

Выпрямитель перешел в режим «Питание подано».

А.5.2.2 На модуле нажать кнопку ПУСК.

На модуле загорится зеленая сигнальная лампа ГОТОВНОСТЬ, на дисплее пульта управления (далее на дисплее) кратковременно отобразится следующая информация:

ОАО <УПНР> г. Минск

±1600 А, ±12 В

Версия 2.0 2012 г.

Затем выпрямитель переходит в режим «Готовность» и на дисплее отображаются параметры меню F1 «ИНДИКАЦИЯ» I_ВЫХ, А (величина выходного тока, А), U_ВЫХ, В (величина выходного напряжения, В), t_ПРОШ. (время работы с момента начала цикла, ч:мин:с), t_ОСТ (оставшееся время работы до конца цикла, ч:мин:с) в следующем виде:

I_ВЫХ, А(n) ХХХХХ

U_ВЫХ, В ХХХ. Х

t_ПРОШ, ХХ:ХХ:ХХ

t_ОСТ, ХХ:ХХ:ХХ

или

I_ВЫХ, А(сеть) ХХХХХ

U_ВЫХ, В ХХХ. Х

t_ПРОШ, ХХ:ХХ:ХХ

t_ОСТ, ХХ:ХХ:ХХ ,

где:

(n) ― символ, определяющий параметр стабилизации (I или U). При

отображении на дисплее параметра I_ВЫХ, А (n) стабилизируемая величина ток, при отображении U_ВЫХ, В(n) ― стабилизируемая величина напряжение;

(сеть) ― отображается, если управление параметрами осуществляется по

сети (RS-485). В этом случае изменение параметров с пульта управления невозможно;

Х ― числовое значение от 0 до 9 или знак; знак « + » на экране дисплея

не отображается

Данный вид сообщения появляется так же при нажатии кнопки «F1» в любом из меню.

Значения в строках I ВЫХ, А и U ВЫХ, В могут быть положительными или отрицательными. Отсутствие знака в строках I ВЫХ, А и U ВЫХ, В перед числовым значением информирует о положительной (прямой) полярности выходного напряжения и прямом направлении протекания рабочего тока; наличие знака « ― » информирует об отрицательной (обратной) полярности напряжения и обратном направлении протекания рабочего тока.

А.5.2.3 Также в режиме «Готовность» возможна установка (задание) значений выходного тока (напряжения) и его изменения во времени.

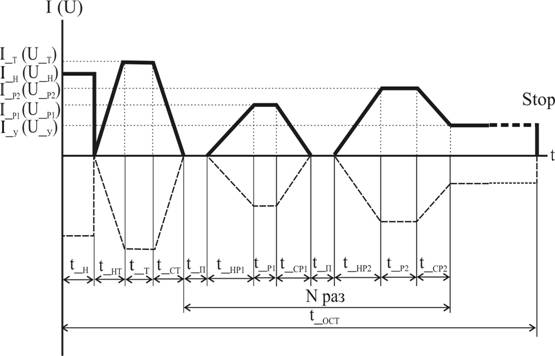

Диаграмма задания выходного тока (напряжения) приведена на рисунке А.3.

I_Н (U_Н)	— начальный ток (напряжение);
I_Т (U_Т)	— толчковый ток (напряжение);
I_Р1 (U_Р1)	— рабочий ток (напряжение) 1;
I_Р2 (U_Р2)	— рабочий ток (напряжение) 2;
I_У (U_У)	— ток (напряжение) удержания;
t_Н	— длительность начального тока;
t_НТ	— длительность нарастания толчкового тока;
t_СТ	— длительность спада толчкового тока;
t_Т	— длительность протекания толчкового тока;
t_П	— длительность паузы;
t_НР1	— длительность нарастания рабочего тока (напряжения) 1;
t_СР1	— длительность спада рабочего тока (напряжения) 1;
t_Р1	— длительность протекания рабочего тока (напряжения) 1;
t_НР2	— длительность нарастания рабочего тока (напряжения) 2;
t_СР2	— длительность спада рабочего тока (напряжения) 2;
t_Р2	— длительность протекания рабочего тока (напряжения) 2;
t_ОСТ	— время, оставшееся до окончания цикла (считается автоматически);
N	— количество циклов - количество повторений I_Р1(U_Р1) и I_Р2(U_Р2). При N= 0 I_Р1 и I_Р2 не отрабатывается

3 — Диаграмма задания выходного тока (напряжения)

ВНИМАНИЕ!

Направление протекания толчкового тока I Т (напряжения U Т), рабочего «обратного» тока I Р1 (напряжения U Р1) и рабочего «прямого» тока I Р2 (напряжения U Р2) определяется знаком заданного значения.

А.5.2.4 Для входа в меню F2 (задание параметров диаграммы задания выходного тока (напряжения)) нажать на пульте управления кнопку «F2».

ВНИМАНИЕ!

Невозможно изменение значений заданных параметров во время работы или паузы выпрямителя.

Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».

А.5.2.4.1 Если I_У (U_У) не равно 0, то по истечении t_ОСТ (по истечении цикла) устанавливается значение I_У (U_У) и протекает до нажатия оператором кнопки Stop.

При протекании I_У (U_У) и на дисплее пульта управления отображаются параметра меню F1 «ИНДИКАЦИЯ»:

I_ВЫХ, А(сеть) ХХХХХ

U_ВЫХ, В ХХХ. Х

t_ПРОШ, ХХ:ХХ:ХХ

t_ОСТ, удерж.

Если I_У (U_У) равно 0, то по истечении t_ОСТ (по истечении цикла) происходит останов.

А.5.2.4.2 На дисплее в меню «F2» отображается информация следующего вида:

F2:

>Параметры тока

Параметры напр-я

Параметры времени

Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ». На экране последовательно будет отображаться следующая информация:

F2:

Параметры тока

>Параметры напр-я

Параметры времени

F2:

Параметры тока

Параметры напр-я

>Параметры времени

F2:

Параметры напр-я

Параметры времени

>Общие параметры

Для просмотра параметров в обратном порядке нажимать кнопку « ▲ ».

А.5.2.4.3 Установив указатель « > » в строке Параметры тока и нажав кнопку « ► » мы переходим в подменю F2: Токовые параметры и на экране дисплея появляется информация следующего вида:

F2: Токовые параметры

>I_Н, А ХХХХХ

I_Т, А ХХХХХ

I_Р1 , А ХХХХХ ,

Если старший разряд равен нулю, то он не отображается на дисплее.

Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ». На экране последовательно будет отображаться следующая информация:

F2: Токовые параметры

I_Н, А ХХХХХ

>I_Т, А ХХХХХ

I_Р1 , А ХХХХХ

F2: Токовые параметры

I_Н, А ХХХХХ

I_Т, А ХХХХХ

>I_Р1 , А ХХХХХ

F2: Токовые параметры

I_Т, А ХХХХХ

I_Р1 , А ХХХХХ

>I_Р2 , А ХХХХХ

F2: Токовые параметры

I_Р1 , А ХХХХХ

I_Р2 , А ХХХХХ

>I_У, А ХХХХХ

Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».

А.5.2.4.4 Установив указатель « > » в строке Параметры напр-я и нажав кнопку « ► » мы переходим в подменю F2: Параметры напр-я. На экране дисплея появляется информация следующего вида:

F2: Параметры напр-я

>U_Н, В ХХХ. Х

U_Т, В ХХХ. Х

U_Р1 , В ХХХ. Х

Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ». На экране последовательно будет отображаться следующая информация:

F2: Параметры напр-я

U_Н, В ХХХ. Х

>U_Т, В ХХХ. Х

U_Р1 , В ХХХ. Х

F2: Параметры напр-я

U_Н, В ХХХ. Х

U_Т, В ХХХ. Х

>U_Р1 , В ХХХ. Х

F2: Параметры напр-я

U_Т, В ХХХ. Х

U_Р1 , В ХХХ. Х

>U_Р2 , В ХХХ. Х

F2: Параметры напр-я

U_Р1 , В ХХХ. Х

U_Р2 , В ХХХ. Х

>U_У, В ХХХ. Х

Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».

А.5.2.4.5 Установив указатель « > » в строке Параметры времени и нажав кнопку « ► » мы переходим в подменю F2: Параметры времени. На экране дисплея появляется информация следующего вида:

F2: Параметры времени

>t_Н ХХ:ХХ:ХХ

t_Т ХХ:ХХ:ХХ

t_НТ ХХ:ХХ:ХХ

Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ». На экране последовательно будет отображаться следующая информация:

F2: Параметры времени

t_Н ХХ:ХХ:ХХ

>t_Т ХХ:ХХ:ХХ

t_НТ ХХ:ХХ:ХХ

F2: Параметры времени

t_Т ХХ:ХХ:ХХ

t_НТ ХХ:ХХ:ХХ

>t_СТ ХХ:ХХ:ХХ

F2: Параметры времени

t_НТ ХХ:ХХ:ХХ

t_СТ ХХ:ХХ:ХХ

>t_Р1 ХХ:ХХ:ХХ

F2: Параметры времени

t_СТ ХХ:ХХ:ХХ

t_Р1 ХХ:ХХ:ХХ

>t_НР1 ХХ:ХХ:ХХ

F2: Параметры времени

t_Р1 ХХ:ХХ:ХХ

t_НР1 ХХ:ХХ:ХХ

> t_СР1 ХХ:ХХ:ХХ

F2: Параметры времени

t_НР1 ХХ:ХХ:ХХ

t_СР1 ХХ:ХХ:ХХ

>t_Р2 ХХ:ХХ:ХХ

F2: Параметры времени

t_СР1 ХХ:ХХ:ХХ

t_Р2 ХХ:ХХ:ХХ

>t_НР2 ХХ:ХХ:ХХ

F2: Параметры времени

t_Р2 ХХ:ХХ:ХХ

t_НР2 ХХ:ХХ:ХХ

> t_СР2 ХХ:ХХ:ХХ

F2: Параметры времени

t_НР2 ХХ:ХХ:ХХ

t_СР2 ХХ:ХХ:ХХ

>N 0-100

Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».

А.5.2.4.6 Установив указатель « > » в строке Общие параметры и нажав кнопку « ► » мы переходим в подменю F2: Общие параметры и на экране дисплея появляется информация следующего вида:

F2: Общие параметры

>Счет А*Ч ХХХХХХ

Режим стабилизации

Звуковая сигн. Вкл

Для просмотра оставшихся параметров необходимо нажать кнопку « ▼ ». На экране отобразится следующая информация:

F2: Общие параметры

Счет А*Ч ХХХХХХ

>Режим стабилизации

Звуковая сигн. Вкл

F2: Общие параметры

Счет А*Ч ХХХХХХ

Режим стабилизации

>Звуковая сигн. Вкл

А.5.2.5 В меню «F2» установить « > » возле параметра, значение которого необходимо задать и нажать кнопку « ► ».

При этом на дисплее отображается следующая информация:

< наименование выбранного параметра и единицы его измерения >

< пределы изменения параметра >

< текущее значение параметра >

◄► ПОЗ.	▲	ИЗМ.	｣ СОХР.
▼

А.5.2.5.1 Кнопками « ◄ » и « ► » (ПОЗ.) выбрать разряд в текущем значении и кнопками « ▲ » и « ▼ » (ИЗМ.) изменить его:

кнопка « ► » — перемещает курсор вправо;

кнопка « ◄ » — перемещает курсор влево;

кнопка « ▲ » — увеличивает значение данного разряда на 1 единицу;

кнопка « ▼ » — уменьшает значение данного разряда на 1 единицу.

Если значение разряда выбрать «0» и нажать кнопку « ▼ », то произойдет уменьшение старшего разряда на 1 единицу. Выбранный разряд станет равным «9».

Например, на дисплее отображено значение «501».

К разряду «0» подводим курсор и нажимаем кнопку « ▼ ».

На дисплее отображается значение «491», т. е. все число уменьшается на один выбранный разряд.

А.5.2.5.2 Значение текущего изменения может меняться только в заданных на дисплее пределах изменения.

Для сохранения выбранного значения нажать кнопку ENTER (｣ СОХР.).

На дисплее кратковременно появится надпись «УСПЕШНО СОХРАНЕНО», затем отобразится меню F2.

Для ускорения набора цифр удерживать в нажатом состоянии соответствующую кнопку (« ▲ » или « ▼ ») до достижения нужного значения.

А.5.2.5.3 Выпрямитель может работать в двух режимах: в режиме стабилизации тока или в режиме стабилизации напряжения.

А.5.2.5.4 Установить « > » возле параметра, значение которого необходимо задать и нажать кнопку « ► ».

При выборе параметра Реж. стаб: на дисплее отображается следующая информация:

― в режиме стабилизации напряжения:

Режим стабилизации

ток/напряжение

напряж.

ВЫХ. 8	ИЗМЕН.	↑	ПОЗ. ←→
↓

― в режиме стабилизации тока:

Режим стабилизации

ток/напряжение

ток

ВЫХ. 8	ИЗМЕН.	↑	ПОЗ. ←→
↓

А.5.2.5.5 Для изменения режима стабилизации кнопкой « ▲ » или « ▼ » (ИЗМЕН.) выбрать необходимый параметр. Затем выйти из подменю в меню F2, нажав кнопку « 8 » ENTER (ВЫХ.).

На дисплее кратковременно появляется надпись «Параметр сохранен» и затем отобразится меню F2.

При выходе в меню F2 происходит автоматическое сохранение выбранного параметра.

Курсор « > » при этом будет находиться возле параметра, который мы изменяли.

Для возврата без сохранения нажать одну из кнопок «F1», «F2» или « ◄ ».

При нажатии кнопок «F1» или «F2» происходит возврат в меню F1 или F2 соответственно.

При нажатии кнопки « ◄ » происходит возврат в меню F2.

ВНИМАНИЕ! При горящем (моргающем) индикаторе РАБОТА/ПАУЗА параметры меню F2 изменить нельзя.

А.5.2.5.6 Установить « > » возле параметра Счет ХХХХХХ, где значение ХХХХХХ отображает величину заряда, переданного в нагрузку, а А*ч ― это размерность счетчика.

Если в течении часа будет протекать ток 1600 А, то на дисплее отобразится следующая надпись:

Счет А*ч 1600

Показания счетчика А*ч сбрасываются только принудительно. Для этого нажать кнопку « ► ».

Сохранение значения счетчика заряда переданного в нагрузку в энергонезависимую память происходит по нажатию кнопки «Stop» или по окончании цикла.

ВНИМАНИЕ! При пропадании напряжения питания выпрямителя возможна частичная потеря данных счетчика А*ч.

На дисплее отобразится следующая информация:

Сбросить счет А*ч?

ДА ― нажать ENTER

А.5.2.5.7 При нажатии кнопки ENTER происходит возврат в меню F2 и сброс показаний счетчика.

Если НЕ ТРЕБУЕТСЯ сбрасывать показания счетчика, то нажать одну из кнопок «F1», «F2» или « ◄ ». При нажатии кнопок «F1» или «F2» происходит возврат в меню F1или F2 соответственно.

При нажатии кнопки « ◄ » происходит возврат в меню F2.

По окончании цикла выпрямитель переходит в режим «Готовность».

А.5.2.6 Нажать на пульте управления кнопку «F1» после ввода параметров диаграммы задания выходных токов для возврата в меню F1 «ИНДИКАЦИЯ» и отображения текущей информации.

А.5.2.7 Нажать на пульте управления кнопку Start.

На пульте управления включится индикатор РАБОТА.

При этом на выходных шинах появилось напряжение, а в меню «ИНДИКАЦИЯ» отображаются реальные значения параметров выпрямителя.

Выпрямитель перешел в режим «Работа»

ВНИМАНИЕ! Запрещается менять значения заданных параметров во время работы выпрямителя.

А.5.3 Режим «Пауза».

А.5.3.1 Нажать на пульте управления кнопку Stop один раз.

При этом на выходных шинах выпрямителя пропадет напряжение, работа выпрямителя приостанавливается и светодиод «РАБОТА/ПАУЗА» моргает зеленым цветом.

Выпрямитель перешел в режим «Пауза».

А.5.3.2 Для продолжения работы выпрямителя нажать на пульте управления кнопку Start.

Возобновление подсчета t_ПРОШ. и t_ОСТ. продолжится с момента перехода выпрямителя в режим «Работа».

А.5.4 Выключение выпрямителя.

А.5.4.1 Нажать на пульте управления кнопку Stop два раза.

При этом на выходных шинах выпрямителя пропадет напряжение.

Выпрямитель перешел в режим «Готовность».

А.5.4.2 Нажать кнопку СТОП на модуле для отключения силовых цепей выпрямителя.

При этом на модуле погаснет сигнальная лампа ГОТОВНОСТЬ и отключится пульт управления.

Выпрямитель перешел в режим «Питание подано».

А.5.4.3 Перевести на модуле переключатель входного трехфазного автоматического выключателя в нижнее положение.

При этом на выпрямителе погаснет сигнальная лампа СЕТЬ.

Выпрямитель отключился от питающей сети

А.5.5 Ошибки в работе выпрямителя.

А.5.5.1 При возникновении ошибки в работе выпрямителя он переходит в режим «Пауза» (напряжение с выходных шин снимается). При этом на дисплее пульта управления отобразится одно из следующих сообщений:

	― обрыв соединения выходных шин выпрямителя с гальванической ванной или отсутствие детали в ванне. Устранить
	― повреждена память EEPROM. Обратиться к производителю
	― внутренняя ошибка устройства. Отключить питание выпрямителя и включить его опять. В случае повторного сообщения об ошибке обратиться к производителю
ВНИМАНИЕ! Кратковременное появление данной ошибки не влияет на работу выпрямителя. Не обращать внимания на кратковременное появление данной ошибки.
	― внутренняя ошибка устройства. Изменить и сохранить повторно все параметры в меню F2
	― нарушение связи между выпрямителем и пультом управления. Устранить
	― короткое замыкание выходных шин выпрямителя. Отключить питание выпрямителя, устранить короткое замыкание и включить выпрямитель
	― не подключен датчик тока УПС или обрыв линии связи датчика с платой управления. Устранить
	― возможно только в режиме стабилизации напряжения. Возникает при несогласованной нагрузке, когда выходной ток больше номинального более чем на 10 %
	― сработала аппаратная защита. Отключить питание выпрямителя и включить его опять. В случае срабатывания данной защиты регулярно обратиться к производителю
	― возникает при нагреве силовых элементов, установленных на радиаторах выше допустимых значений. Необходимо убедиться, что номинальные значения внешних воздействующих факторов 1.4 настоящего паспорта не выходят за рамки допустимых
	― возникает при перегреве трансформаторов выше допустимых значений. Необходимо убедиться, что номинальные значения внешних воздействующих факторов 1.4 настоящего паспорта не выходят за рамки допустимых

А.5.5.2 Повторное включение выпрямителя после срабатывания «перегрева» возможно только после снижения температуры перегревшихся элементов ниже предельно допустимого значения на 10 оС.

А.5.5.3 При срабатывании любой из указанных защит нажать на панели управления кнопку Stop.

При необходимости дальнейшей работы нажать на панели управления кнопку Start.

Защита может сработать повторно, если не устранены причины, вызвавшие ее срабатывание.

А.5.5.4 При наличии опции «Звуковая и световая сигнализация» в случае возникновения ошибки во время работы выпрямителя световая сигнализация включается всегда, а звуковая сигнализация включается только при том условии, что она включена в меню F2:

F2: Общие параметры

>Звуковая сигн. Вкл

или

F2: Общие параметры

>Звуковая сигн. Откл

Если Звуковая сигн. Вкл и сработала ошибка, то для временного отключения звуковой сигнализации необходимо нажать любую кнопку на пульте управления.

ВНИМАНИЕ! Цветовая маркировка выходных шин выпрямителя соответствует ПРЯМОЙ ПОЛЯРНОСТИ выходного напряжения.
