Цель расчётно-графической работы

Получение навыков расчёта однофазных вторичных источников питания и моделирования электронных схем. Привитие умения пользоваться справочной литературой по электронике, анализировать работу электронных схем с помощью модели, созданной в стандартном пакете Micro-Cap.

Дано:

RН = 26154 Ом;

UСТ = 51 В;

U’1 = 268 В;

U”1 = 321 В;

Номер схемы - 2.

1) В соответствии со значением UСТ = 51 В, по справочнику выбираем стабилитрон 1N4126 и записываем его параметры: IСТ MIN = 7.5 mA; IСТ MAX = 250 mA.

2) Рассчитываем средний ток стабилитрона:

3) Определяем среднее значение входного напряжения:

4) Падение напряжения на балластном сопротивлении определяем по второму закону Кирхгофа:

5) Определяем ток нагрузки:

6) Определяем ток в ветви, содержащей балластное сопротивление по первому закону Кирхгофа:

7) Рассчитываем величину балластного сопротивления:

8) Произведём расчёт максимального и минимального допустимых напряжений на входе схемы стабилизатора с целью определения пригодности выбранных элементов:

Если стабилитрон подобран верно, то должно выполняться условие:

Условия выполняются, следовательно, расчет выполнен верно.

9) Определяем максимальное напряжение, действующее на закрытый диод:

Для определения коэффициента трансформации нужно перейти к действующим значениям напряжения.

По полученным значениям выбираем диод 1N4132

10) Действующее значение напряжения на вторичной обмотке трансформатора U2 :

11) Определяем коэффициент трансформации:

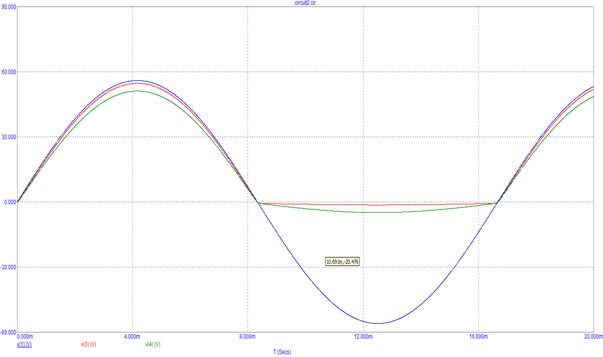

Рисунок 1 - Схема, построенная и исследовання на компьбютере с помощью пакета схемотехнического моделирования Micro-Cap

1 - диаграмма изменения напряжения на вторичной обмотке трансформатора;

2 - диаграмма напряжения на диоде;

3 - диаграмма напряжения на входе стабилизатора.
