1. Назначение изделия

Леса данного вида представляют собой леса рамные строительные приставные (далее леса), предназначенные для отделочных работ

2. Технические характеристики

Все металлические части лесов имеют износоустойчивое полимерное покрытие.

Наименование показателя

Ед. изм.

Значение

Максимальная высота лесов

м

20

Шаг яруса

м

2

Шаг рам вдоль стены

м

3

Ширина яруса (прохода) между стойками рам

м

0,9

Поверхностная нагрузка на настил, не более

кгс/м2

200

3. Элементы конструкции рамных строительных лесов

Рама

Рама с лестницей

Диагональ

Горизонталь

C:\Documents and Settings\starotitorov\Local Settings\Temporary Internet Files\Content.Word\image002.jpg

D:\Victor\инструкции\леса\картинки\стойка с лестн.jpg

Рама предназначена для монтажа каркаса лесов и установки на нее элементов конструкции лесов, с помощью специальных фиксаторов с поворотными флажками.

Диагональ предназначена для обеспечения устойчивости лесов по вертикали и жесткости лесов в целом.

Стяжка предназначена для обеспечения устойчивости лесов по горизонтали и жесткости лесов в целом.

Подпятник

Ригель

Фиксатор

D:\Victor\инструкции\леса\картинки\опора 1.jpg



Опора служит для вертикальной установки стоек 1-го яруса лесов.

Пара ригелей предназначена для обеспечения жесткости конструкции лесов в горизонтальной плоскости и укладки на нее настилов.

Фиксатор предназначен для фиксации диагоналей и стяжек.

4. Схема сборки

1 этап

d:\Victor\инструкции\леса\картинки\сборка 1 этап.jpg

На подготовленной площадке установить деревянные подкладки.

Опорные поверхности рам лесов должны находиться строго в одной горизонтальной плоскости.

Вставить подпятники в нижний край рамы первого яруса

2 этап

d:\Victor\инструкции\леса\картинки\сборка 2 этап.jpg

Установить две смежные рамы первого яруса, и соединить их горизонтальными и диагональными связями.

Диагональ – крестообразный соединительный элемент рам, состоящий из двух элементов соединённых соединением «болт-гайка».

Через шаг 3 метра установить две смежные рамы и также соединить их связями и повторить эту операцию для набора необходимой длины лесов.

По краям необходимой длины лесов установить рамы ограждения, а следующая рама должна быть с лестницей.

3 этап

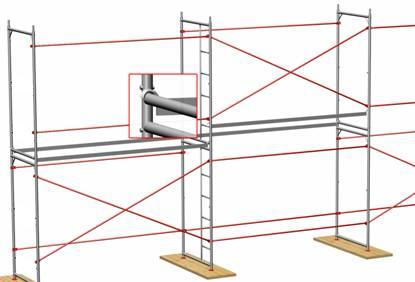

d:\Victor\инструкции\леса\картинки\сборка 3 этап.jpg

Установить рамы второго яруса, соединить их связями, причем диагональные связи расположить таким образом, чтобы они были установлены в шахматном порядке.

Для монтажа нужно использовать ригели, на которые укладываются деревянные настилы.

4 этап

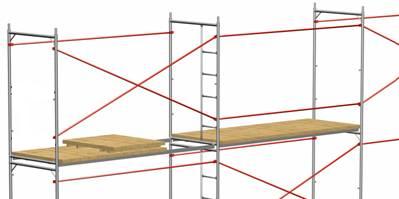

d:\Victor\инструкции\леса\картинки\сборка 4 этап.jpg

Настилы укладываются в каждом пролёте только на рабочем ярусе и одном страховочном, расположенном непосредственно под рабочим ярусом.

5 этап

Крепление лесов к стене осуществить пробками лили крюками с втулками через кронштейны или хомуты, закреплённые к стойкам рам лесов. Крепление производить в шахматном порядке.

Рамы лесов устанавливать по отвесу. Установку рам и закрепление лесов к стене производить одновременно с монтажом лесов.

6 этап

Повторяя этапы 3,4,5 набрать необходимую высоту лесов. Ограждения, промежуточные элементы и диагонали должны быть установлены согласно общей схемы сборки лесов.
