Бетоносмеситель SB-500

Бетоносмеситель SB-500



СОДЕРЖАНИЕ

1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ. 3

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 4

3 КОМПЛЕКТ ПОСТАВКИ.. 5

4 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.. 6

5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ БЕТОНОСМЕСИТЕЛЯ SB-500 7

6 УСТАНОВКА И ПОДКЛЮЧЕНИЕ

6.1 Установка бетоносмесителя SB-500. 9

6.2 Подключение питающего кабеля. 9

6.3 Подключение к пульту управления*. 9

7 ПОРЯДОК РАБОТЫ И РЕКОМЕНДАЦИИ

7.1 Порядок работы.. 10

7.2 Рекомендации. 10

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАЕНИЕ. 12

9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ. 13

10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1 Гарантии. 14

10.2 Условия ОГРАНИЧЕНИЯ ГАРАНТИИ.. 16

10.3 Условия ГАРАНТИЙНЫХ ПРЕТЕНЗИЙ.. 18

10.4 Условия ГАРАНТИЙНОГО РЕМОНТА.. 19

10.5 Условия ОТКАЗА В ГАРАНТИЙНОМ РЕМОНТЕ. 20

1  НАЗНАЧЕНИЕ ИЗДЕЛИЯ

В бетоносмеситель цикличного действия SB-500 перемешиваемый материал загружают порциями (замесами), причем каждый новый замес может быть загружен в барабан (чашу) лишь после выгрузки из него предыдущего готового замеса.

Станок не допускается использовать, во взрывоопасной среде.

Бетоносмеситель SB-500 оснащен электрическим приводом, должен подключаться к общей системе электропитания.

В связи с постоянной работой по совершенствованию бетоносмесителя SB-500 в его конструкцию могут быть внесены изменения, не отраженные в данном руководстве.

2  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Напряжение питающей сети, В	380
Производительность м3 в час:
Автоматическая погрузка	10
Ручная погрузка	5
Потребляемая мощность кВт/час	Не более 3,5
Габариты (длина, ширина, высота), мм, не более	1300х1300х1300
Объем камеры, л	550
Объем готового замеса, л	500
Частота вращения активатора, –об\мин (с частотным регулятором)	0-140
Время одного замеса, сек	90
Высота выгрузки, мм	600
Высота загрузки, мм	1200
Максимальная фракция щебня (гальки), мм	20
Масса, кг, не более	200

3  КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят:

Наименование	Тип/количество
Бетоносмеситель SB-500	1
Пульт управления	*Опционально
Паспорт и руководство по эксплуатации	1

* В зависимости от комплектации

4  УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Работа и подключение к электросети бетоносмесителя SB-500 требует соблюдения всех требований техники безопасности для выполнения операций и эксплуатации электроустановок напряжением до 1000 В.

Перед началом работы внимательно ознакомьтесь с настоящим руководством по эксплуатации.

ЗАПРЕЩАЕТСЯ:

·  включать бетоносмеситель SB-500 без заземления;

·  проводить ремонтные и регламентные работы с не обесточенным блоком управления;

·  допускать персонал не прошедший обучение и технику безопасности к работе с бетоносмесителя SB-500.

·  работать без спецодежды и защитных перчаток.

5  УСТРОЙСТВО И ПРИНЦИП РАБОТЫ БЕТОНОСМЕСИТЕЛЯ SB-500

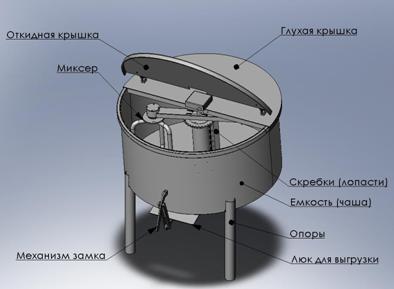

Бетоносмеситель SB-500 состоит из узлов, показанных на рисунке 1:

Рисунок 1. Узлы бетоносмесителя SB-500

В принудительных бетоносмесителях цикличного действия материалы смешиваются при вращении лопастей в неподвижной чаше.

Бетоносмесители принудительные цикличного действия (БПЦ). Они хорошо смешивают как жесткие и подвижные бетонные смеси на плотных заполнителях, так и бетонные смеси на пористых заполнителях.

Бетоносмеситель SB-500 состоит из неподвижной чаши вместимостью 500 л по объему готового замеса и лопастного аппарата роторного типа в виде вращающейся траверсы с укрепленными на ней смесительными лопастями и двумя скребками для очистки поверхности смесительной чаши. Расстояние от стенки чаши лопастей можно изменять. На лопасти крепится жесткая резина для плавного хода и полной очистки чаши.

Чаша загружается вручную, с помощью лопат, либо с помощью дозаторов цемента, песка, щебня и других материалов. Выгружается готовый замес через донный люк чаши, закрываемый при загрузке и перемешивании. Пусковая электроаппаратура привода лопастного вала бетоносмесителя включается и выключается кнопками управления электромагнитного пускателя. Загрузкой и разгрузкой чаши управляют с помощью зажимного механизма вручную.

Бетоносмеситель SB-500 прост и надежен в эксплуатации и эффективно используется на полигонах и рассредоточенных строительных объектах.

6  УСТАНОВКА И ПОДКЛЮЧЕНИЕ

6.1  Установка бетоносмесителя SB-500

Установите бетоносмеситель SB-500 на ровную поверхность пола и отрегулируйте регулировочными винтами.

6.2  Подключение питающего кабеля

Подключение питающего кабеля производится согласно требованиям электромонтажа.

6.3  Подключение к пульту управления*

*Пульт управления поставляется опционально (в зависимости от комплектации).

Подключение пульта управления к бетоносмесителю SB-500 подробно описано к прилагаемому к нему руководству.

7  ПОРЯДОК РАБОТЫ И РЕКОМЕНДАЦИИ

7.1  Порядок работы

Перед началом работы произведите визуальный контроль. Откройте крышку чаши, проверьте состояние люка выгрузки. Если люк закрыт, то можно приступать к загрузке чаши компонентами для замеса раствора.

7.2  Рекомендации

В зависимости от назначения бетонной смеси для ее приготовления можно применять различные виды цементов, удовлетворяющих требованиям, установленным соответствующими стандартами. Выбор цементов определяется условиями службы бетонной конструкции, а также требуемой прочностью бетона и условиями твердения бетонной смеси.

Наибольший размер зерен крупного заполнителя подбирается в зависимости от наименьших размеров бетонируемой конструкции или расстояния между стержнями арматуры, а также в зависимости от типа и вместимости бетоносмесителей.

Число фракций крупного заполнителя (щебня или гравия) должно быть не менее двух при крупности зерен заполнии 70 мм в бетонах марки 200 и выше, а в гидротехнических бетонах независимо от марки; не менее трех фракций в гидротехнических бетонах при крупности зерен заполнимм и выше. Мелкий заполнитель (песок) используют одной или двух фракций. При приготовлении бетонной смеси’ заполнители различных фракций дозируют раздельно.
Состав бетонной смеси устанавливает лаборатория путем экспериментальных предварительных подборов. Состав смеси должен обеспечить в заданные сроки проектную марку бетона, а в необходимых случаях отвечать специальным требованиям, предъявляемым в отношении морозостойкости, водонепроницаемости и др.

Для предотвращения перегрузки бетоносмесителя SB-500, загружайте компоненты при работающем электромоторе. Сначала заливайте воду, затем последовательно засыпают цемент, песок или другие составляющие, далее снова добавляют воду, гравий, цемент и песок (до необходимого по паспортным данным количества).

8  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАЕНИЕ

В процессе эксплуатации надлежит периодически проверять общее состояние бетоносмесителя SB-500 для поддержания постоянной исправности и готовности к использованию. Периодичность осмотров и объем работ по ремонту устанавливает администрация, эксплуатирующая бетоносмеситель SB-500, в зависимости от конкретных условий работы.

Не реже одного раза в месяц, проверяйте состояние цепи приводного механизма, состояние силового кабеля, не реже одного раза в 12 месяцев прошприцевать подшипниковые узлы.

9  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Бетоносмеситель SB-500

Заводской № ______________

Дата выпуска: ______________

Штамп ОТК: ______________

Продан: ______________

Дата продажи: ______________

10  ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1  Гарантии

1.  На все производимое нами оборудование мы предоставляем гарантию 12 месяцев со дня ввода оборудования в эксплуатацию, но не более 14 месяцев со дня продажи оборудования.

2.  Гарантия 12 месяцев предоставляется на оборудование, используемое не более 8 часов в день. При использовании оборудования более 8 часов в день, срок гарантии сокращается пропорционально.

3.  Мы гарантируем нормальную работу оборудования на протяжении всего гарантийного периода.

4.  Мы гарантируем в течение гарантийного срока осуществить гарантийный ремонт оборудования, либо заменить вышедшее из строя оборудование.

5.  Мы гарантируем осуществление ЛЮБОГО гарантийного ремонта не дольше 14 календарных дней, без учета транспортировки.

6.  Документом, дающим право на гарантийное обслуживание, является Договор поставки оборудования.

7.  Гарантийный срок исчисляется от даты, указанной в Договоре поставки оборудования.

8.  В случае выявления дефектов оборудования мы обязуемся произвести гарантийный ремонт так быстро, как это возможно.

9.  О предположительной длительности работ мы обязуемся проинформировать Вас до начала ремонта.

10.  В случае, если Вас не устроят сроки выполнения гарантийного ремонта, мы рассмотрим любой удобный для Вас вариант решения проблемы.

11.  Гарантия распространяется на все компоненты оборудования, входящие в комплект поставки.

12.  В случае невозможности произвести гарантийный ремонт или замену узла на месте у заказчика, мы обязуемся за свой счет доставить данное оборудование в наш сервисный центр, для ремонта.

13.  Гарантийный срок продлевается на время нахождения Оборудования в ремонте.

14.  Гарантия на замененные компоненты прекращается вместе с гарантией на Оборудование.

15.  На период ремонта, другое оборудование взамен неисправного не предоставляется.

10.2  Условия ОГРАНИЧЕНИЯ ГАРАНТИИ

1.  Гарантия Изготовителя ограничена только дефектами производственного характера и не распространяется на следующие случаи:

·  регламентные работы при плановых технических обслуживаниях, включая диагностические и регулировочные работы, а также разрушение одноразовых элементов и расходование других материалов при техническом обслуживании.

·  нормальный износ любых деталей, естественное старение и разрушение покрытий деталей, лакокрасочного слоя, резиновых деталей в результате воздействия окружающей среды и нормального использования.

·  незначительные отклонения, не влияющие на качество, характеристики или работоспособность оборудования или его элементов (например: слабый шум, скрип или вибрация).

·  повреждение оборудования в результате погрузки-разгрузки или транспортировки.

·  расходы, связанные с невозможностью использовать неисправное оборудование, потерей времени, расходы на электричество, расходы сырья, телефонную связь, транспортные расходы, потеря доходов и другие коммерческие потери.

2.  Изготовитель не несет ответственности за убытки, связанные с использованием или невозможностью использования приобретенного оборудования (включая все абсолютно все (без исключения), случаи недополучения прибыли, прерывания деловой активности, потери деловой информации, либо других потерь).

3.  В соответствии с Законом о защите прав потребителя в позднейшей редакции и постановлением Правительства Российской Федерации № 55 от 19 января 1998 г: "Перечень непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар других размера, формы, габарита, фасона, расцветки или комплектации" (с изменениями на 20 октября 1998 года) Изготовитель НЕ ОБЯЗАН ПРИНИМАТЬ ОБРАТНО ИСПРАВНОЕ ОБОРУДОВАНИЕ, ЕСЛИ ОНО ПО КАКИМ-ТО ПРИЧИНАМ НЕ ПОДОШЛО ПОКУПАТЕЛЮ.

4.  Гарантийные обязательства не распространяются на ущерб, принесенный другому оборудованию, работающему в сопряжении с данным изделием.

10.3  Условия ГАРАНТИЙНЫХ ПРЕТЕНЗИЙ

1.  В случае обнаружения каких – либо дефектов в оборудовании, Покупатель должен отправить в адрес Изготовителя ГАРАНТИЙНУЮ ПРЕТЕНЗИЮ.

2.  Условием признания гарантийных претензий является то, что установка оборудования проводилась в соответствии с пунктом 8 «ГАРАНТИЙ». В противном случае любые претензии исключаются.

3.  При подаче гарантийных претензий должно быть представлено документальное свидетельство того что оборудование эксплуатировалось согласно регламента и что оборудование вышло из строя по вине Изготовителя.

4.  Претензии по гарантии принимаются во внимание только тогда, когда о них заявляется в письменном виде, непосредственно по обнаружении, с чётко выраженными, обоснованными требованиями.

5.  В случае возникновения разногласий между Изготовителем и Покупателем о наличии недостатков и/или причин их возникновения Изготовитель принимает оборудование для проведения независимой экспертизы на предмет дополнительной проверки качества и/или причин возникновения недостатков. В случае отсутствия недостатков или вывода независимой экспертизы, что причиной возникновения недостатков явились действия Покупателя, расходы по проведению независимой экспертизы должны быть оплачены Покупателем.

10.4  Условия ГАРАНТИЙНОГО РЕМОНТА

1.  В случае, если покупатель может самостоятельно устранить обнаруженные дефекты, Изготовитель оплачивает все расходы, связанные устранением выявленных дефектов. При этом Покупатель должен направить в адрес Изготовителя обоснованную смету расходов, связанных с устранением выявленных дефектов.

2.  В случае если самостоятельный ремонт не возможен или не приемлем, Изготовитель обязуется за свой счет доставить оборудование в свой сервисный центр и произвести ремонт оборудования в самый кратчайший срок.

3.  Мы гарантируем, что гарантийный ремонт любого оборудования не превысит 14 календарных дней, без учета транспортировки.

10.5  Условия ОТКАЗА В ГАРАНТИЙНОМ РЕМОНТЕ

1.  Оборудование повреждено вследствие природных стихий, пожаров, наводнений, землетрясений, бытовых факторов и прочих ситуаций, не зависящих от Изготовителя.

2.  В оборудование были внесены какие–либо (любые) изменения.

3.  Оборудование имеет механические повреждения (как внутренние, так и внешние), полученные в результате неправильной эксплуатации, установки или транспортировки оборудования.

4.  Оборудование имеет повреждения, вызванные попаданием внутрь оборудования посторонних предметов, веществ, жидкостей, насекомых.

5.  Если обнаружены следы неквалифицированного ремонта, модернизации, сборки или установки, а также нарушения правил эксплуатации оборудования, в том числе: следы перегрева, нарушения целостности микросхем, повреждения поверхности печатных плат и т. п.

6.  Если обнаружены повреждения, вызванные неправильным подключением к электросети или неправильным подключением внешнего оборудования.

7.  Если обнаружены повреждения, вызванные несоответствием Государственным стандартам параметров питающих, кабельных сетей и других подобных внешних факторов

8.  Если обнаружены повреждения, вызванные использованием нестандартных или некачественных расходных материалов и запчастей.
