Блочная тяговая подстанция (стр. 2 )

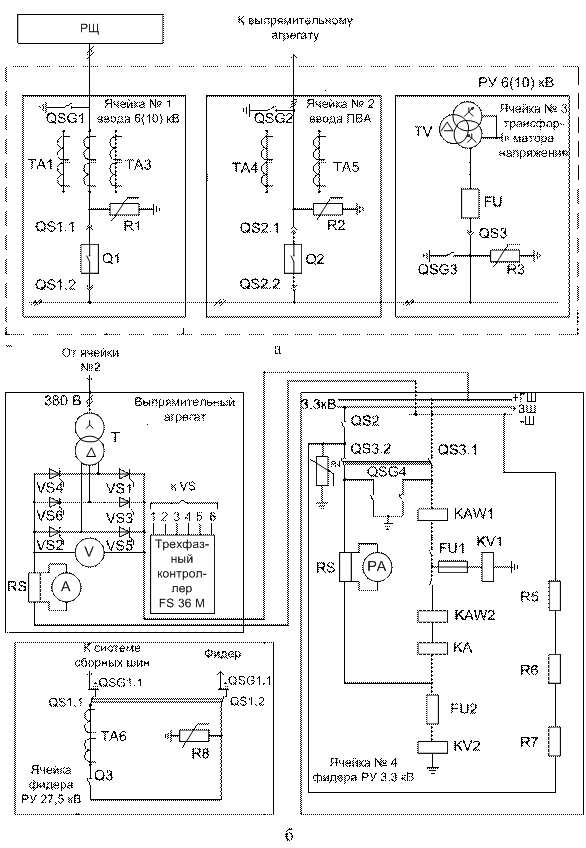

К распределительному щиту питания лаборатории «Блочная тяговая подстанция» подключен трехжильный кабель от сети 3×220 В. От распределительного щита напряжение подается на ячейку № 1 ввода распределительного устройства РУ-6(10) кВ, представляющего собой реальное комплектное распределительное устройство типа К-99 с высоковольтным вакуумным трехполюсным выключателем ВВЭ-М-10-31,5/1600 У3 (далее – ВВЭ-М-10).

Ячейки № 1, 2, 3 имеют единую систему сборных шин, на которую при включении выключателя ячейки № 1 подается напряжение от РЩ. При включении выключателя ВВЭ-М-10 ячейки № 2 напряжение по высоковольтному кабелю подается на первичную обмотку трансформатора выпрямительного агрегата. К шинам РУ-6(10) кВ подключена ячейка № 3 трансформатора напряжения, служащего для измерения напряжения на этих шинах.

От сборных шин 6(10) кВ напряжение подается на выпрямительный агрегат, состоящий из двухобмоточного преобразовательного трансформатора и шестипульсового управляемого выпрямителя. Преобразовательный трансформатор имеет схему соединения обмоток «звезда – треугольник» и предназначен для шестипульсовой схемы выпрямления. От выводов вторичных обмоток преобразовательного трансформатора через кабельную вставку напряжение подается на управляемый шестипульсовый выпрямитель.

Напряжение постоянного тока с выхода выпрямителя поступает в ячейку № 4 фидера РУ-3,3 кВ, в котором применены жесткие шины: основная (главная) «плюс»-шина (+ГШ), запасная (обходная) «плюс»-шина (+ЗШ) и минусовая шина (–Ш).

Каждый фидер РУ-3,3 кВ постоянного тока представляет собой модуль, состоящий из камеры разъединителей, шкафа управления и камеры автомата, где установлены быстродействующие выключатели типа ВАБ-49.

С целью изучения особенностей оборудования тяговых подстанций переменного тока в состав блочной тяговой подстанции включена ячейка фидера контактной сети 27,5 кВ.

Подстанции в блочном исполнении монтируются в капитальных зданиях из собранных в заводских условиях укрупненных функциональных блоков, в которых все оборудование размещено на рамах.

1.2. Включение и отключение цепей оперативного
управления оборудованием

Для включения цепей оперативного управления при вводе в работу оборудования учебной блочной тяговой подстанции необходимо выполнить следующее: на распределительном щите питания лаборатории № 4-101 включить главный автоматический выключатель, затем – автоматические выключатели ВАЗП, РУ-6(10) кВ, РУ-27,5 кВ, РУ-3,3 кВ; на зарядно-подзарядном агрегате (ВАЗП) включить автоматический выключатель SF1; после стабилизации оперативного напряжения на значении 220 В в шкафу собственных нужд включить пакетные переключатели SA3, SA4, SA7 – SA 9, SA11; в шкафах № 1 и 2 РУ-6(10) кВ включить автоматические выключатели SF1 и SF2, в шкафу № 3 РУ-6(10) кВ включить автоматические выключатели SF1 – SF3; включить в шкафу РУ-27,5 кВ автоматический выключатель SF2 – «управление БМРЗ»; в шкафу РУ-3,3 кВ включить автоматические выключатели SF1 и SF2. После выполнения данной последовательности переключений оборудование блочной тяговой подстанции готово к работе.

Порядок отключения цепей оперативного управления при выводе из работы оборудования учебной блочной тяговой подстанции обратный.

1.3. Управление силовым коммутационным оборудованием

После включения цепей оперативного управления в работу необходимо перевести блоки микропроцессорные релейной защиты (БМРЗ) и цифровой защиты автоматики фидеров ЦЗАФ-3,3 в режим местного управления (МУ) и выполнить квитирование (подготовку оборудования к включению в работу). Перевод блоков БМРЗ в режим МУ осуществляется одновременным нажатием клавиш «» и «» до загорания светодиода индикатора «МУ» красным цветом (свечение должно быть постоянным), на блоке ЦЗАФ-3,3 необходимо нажать клавишу «МУ». Квитирование в режиме МУ на блоках БМРЗ осуществляется нажатием клавиши «», на блоке ЦЗАФ-3,3 – нажатием клавиши «Квитирование». Перевод в режим дистанционного управления (ДУ) блоков БМРЗ осуществляется одновременным нажатием клавиш «» и «» до появления прерывистого свечения светодиода индикатора «МУ» красным цветом, а на блоке ЦЗАФ-3,3 необходимо нажать клавишу «ДУ». Управление силовыми коммутационными аппаратами в режиме МУ на блоках БМРЗ осуществляется при помощи клавиш «» – включить и «» – отключить, на блоке ЦЗАФ-3,3 – при помощи клавиш «Вкл» и «Откл».

1.3.1. Управление силовым коммутационным оборудованием
в режиме местного управления

Для ввода в работу силового коммутационного оборудования учебной блочной тяговой подстанции в режиме местного управления необходимо выполнить следующее: перевести блоки БМРЗ и ЦЗАФ-3,3 в режим МУ; включить выключатель ввода РУ-6(10) кВ (ячейка № 1), включить линейный разъединитель QS6 в ячейке № 4 РУ-3,3 кВ, включить выключатель ввода ПВА (ячейка № 2), включить выключатель фидера РУ-3,3 кВ. Блочная тяговая подстанция в работу введена. Вывод из работы силового оборудования блочной тяговой подстанции осуществляется в обратном порядке.

Управление выключателем, линейным и обходным разъединителем РУ-27,5 кВ осуществляется независимо от управления силовым оборудованием
РУ-6(10) и 3,3 кВ. Включение (отключение) выключателя РУ-27,5 кВ осуществ
ляется только при включенном линейном разъединителе QS4.

1.3.2. Управление силовым коммутационным оборудованием
в режиме дистанционного управления

Необходимо перевести блоки БМРЗ и ЦЗАФ-3,3 в режим ДУ. Последовательность ввода в работу и вывода из работы силового коммутационного оборудования учебной блочной тяговой подстанции в режиме ДУ такая же, как в режиме МУ. Дистанционное управление осуществляется при помощи схемы главных электрических соединений, отображаемой на сенсорном дисплее шкафа управления. Выбор управляемого коммутационного аппарата и команды управления на выпадающем меню осуществляется прикосновением к его графическому изображению на схеме.

1.4. Порядок выполнения лабораторной работы

1) Ознакомиться со схемой главных электрических соединений и расположением оборудования блочной тяговой подстанции.

2) Изучить последовательность включения и отключения оперативных цепей управления блочной тяговой подстанции.

3) Освоить переключение микропроцессорных блоков БМРЗ и ЦЗАФ-3,3 в режим местного и дистанционного управления.

4) Выполнить ввод в работу и вывод из работы силового коммутационного оборудования блочной тяговой подстанции в режиме местного и дистанционного управления.

1.5. Содержание отчета

1) Титульный лист.

2) Цель работы.

3) Состав основного оборудования и схема главных электрических соединений блочной тяговой подстанции.

4) Порядок переключения микропроцессорных блоков БМРЗ и ЦЗАФ-3,3 в режим местного и дистанционного управления.

5) Порядок ввода в работу и вывода из работы силового коммутационного оборудования блочной тяговой подстанции в режиме МУ и ДУ.

6) Выводы по результатам выполненной работы.

7) Ответы на контрольные вопросы.

1.6. Контрольные вопросы

1) Назовите особенности и функциональное назначение основных и вспомогательных устройств, входящих в состав оборудования блочной тяговой подстанции.

2) Опишите последовательность включения и отключения оперативных цепей блочной тяговой подстанции.

3) Назовите особенности последовательности ввода в работу силового оборудования блочной тяговой подстанции.

4) В какой последовательности выполняется квитирование микропроцессорных блоков релейной защиты?

5) Возможно ли отключение коммутационного оборудования при помощи кнопок на лицевой панели блоков микропроцессорной релейной защиты, если они находятся в режиме дистанционного управления?
