Сенсорный пульт управления DCS601A51

СЕНСОРНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

DCS601A51

Ознакомьтесь с приведенными ниже «Мерами предосторожности» и произведите монтаж пульта управления в соответствии с инструкциями.

·  Настоящая инструкция подразделяет меры предосторожности на относящиеся к группам «ОПАСНО» и «ВНИМАНИЕ». Несоблюдение требований предостережения «ОПАСНО» может привести к смертельному случаю или травмам. Несоблюдение требований предостережения «ВНИМАНИЕ» может привести к травмам или повреждению оборудования. В обязательном порядке необходимо следовать ниже перечисленным указаниям, как первой, так и второй группы. ·  После монтажа произведите тестовые операции с целью проверки правильность установки пульта управления. Также проинструктируйте пользователя, как правильно пользоваться пультом и обслуживать оборудование (в соответствии с инструкцией по эксплуатации).

ОПАСНО
Монтаж должен быть произведен квалифицированным специалистом. Неправильная установка оборудования может привести к электрическому шоку или пожару.
Монтаж должен быть проведен в соответствии с настоящей инструкцией по монтажу. Неправильная установка оборудования может привести к электрическому шоку или пожару.
Используйте при монтаже только комплектующие или специальные детали, прилагаемые к внутреннему блоку. Использование других деталей может привести к электрическому шоку или пожару.
Монтаж электропроводки производите в соответствии с инструкцией, используйте только соответствующие типы проводов. Надежно прикрепите провода к соответствующим клеммам. Неправильное или непрочное присоединение может привести к перегреву или пожару.
ВНИМАНИЕ
Заземление. Не присоединяйте провод заземления к газовой или водопроводной трубам, молниеотводу или телефонному кабелю. Неправильное заземление может привести к электрическому шоку.
Избегайте монтажа кондиционера в следующих помещениях: 1. На кухне и в других местах, где присутствуют испарения минерального масла или воды. Установка в таких местах может привести к разрушению пластиковых элементов, коррозии или короткому замыканию. 2. Производятся агрессивные газы, такие как, например сернистый газ. 3. Вблизи оборудования, являющегося источником электромагнитного излучения. Электромагнитные волны могут нарушить работу системы контроля и управления и привести к неправильной работе оборудования. 4. Там, где возможны течи горючих газов или работают с растворителями или бензином. Работа оборудования в таких условиях может привести к пожару.

1.  Комплектующие

Необходимо проверить наличие ниже указанных комплектующих, поставляемых в комплекте с оборудованием.

Сенсорный пульт управления	1 шт.	Фильтр радиопомех	1 шт.
Сенсорная перьевой указатель	1 шт.	Инструкция по эксплуатации	1 шт.
Монтажные винты (М4х50)	4 шт.	Инструкция по монтажу	1 шт.

Стальная электрическая коробка (в том случае, если пульт монтируется в стену).

2.  Монтаж

Перед монтажом отключите подачу электропитания внутреннего блока. Несоблюдение данного требования может привести к электрическому шоку.

МЕСТО МОНТАЖА.

Сенсорный пульт управления может быть смонтирован на фронтальную крышку контрольной панели или вмонтирован в стену. Монтируйте сенсорный пульт управления внутри помещения в месте, недоступном воздействию электромагнитных волн и защищенном от воды, пыли и т. п., независимо от того, монтируется он на фронтальную крышку контрольной панели или в стену.

НЕОБХОДИМОЕ ПРОСТРАНСТВО ДЛЯ МОНТАЖНЫХ РАБОТ

Не монтировать в заштрихованной зоне

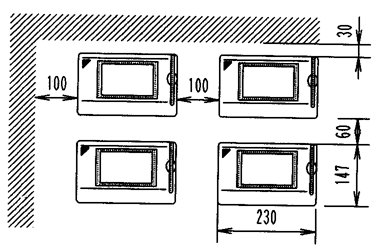

Расположение нескольких приборов и минимальное расстояние от поверхности стены.

ПРОЦЕДУРЫ МОНТАЖА

1.  Откройте фронтальную крышку

Отделите часть 1 при помощи отвертки. (Не потеряйте отсоединенную часть).

Откройте часть 2 с легким нажатием в направлении 3.

2.  Отделите печатную плату

Отсоедините CN4 разъем 4 и CN2 разъем 5. После этого откройте фронтальную крышку.

ВНИМАНИЕ Контрольная печатная плата размещается как в верхней, так и нижней частях. При открытии не повредите их отверткой. Так как печатная плата подвержена воздействию статического электричества человеческого тела, избавьтесь от статического электричества перед открытием крышки. (Прикоснитесь к элементам заземленного оборудования.)

3-1. МОНТАЖ НА ФРОНТАЛЬНУЮ КРЫШКУ КОНТРОЛЬНОЙ ПАНЕЛИ.

Требуется 70 mm свободного пространства или более с задней стороны пульта управления, так как клеммная колодка расположена на задней панели.

	Процедуры открытия фронтальной крышки описаны выше.
ВНИМАНИЕ Не затягивайте монтажные винты слишком сильно, чтобы не повредить оборудование.

3-2. МОНТАЖ ПУЛЬТА В СТЕНЕ

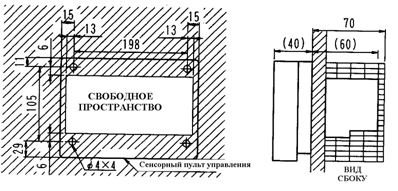

Необходимое свободное пространство показано на приведенном ниже рисунке.

(Если оставить менее 70 mm, нижняя часть пульта управления будет упираться в нижнюю часть коробки электрических компонентов, что не позволить смонтировать пульт.)

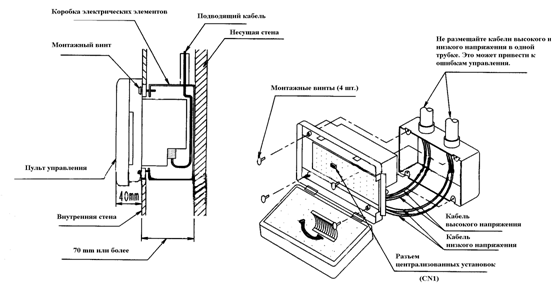

Монтируйте пульт управления при помощи коробки электрических компонентов и монтажных винтов (М4х50), как показано на рисунке ниже.

ВНИМАНИЕ Не затягивайте монтажные винты слишком сильно, чтобы не повредить оборудование.

1.  Установка параметров

Разъем централизованных установок (CN1) (Пульт поставляется дилером с установленным разъемом).

Детали см. на рисунке выше.

Если Вы используете только один сенсорный пульт управления, необходимости демонтировать разъем централизованных установок нет. (Используйте его в таком виде, в каком он поставлен).

Если Вы используете два сенсорных пульта управления или один пульт в комбинации с другим оборудованием в системе централизованного управления, произведите установку параметров согласно приведенной ниже таблице.

Схема	Схема соединения оборудования с централизованным управлением	Установка разъема централизованных установок
Сенсорный ПУ	Центральный пульт ДУ	ON/OFF контроллер	Сенсорный ПУ	Центральный пульт ДУ	ON/OFF контроллер
1	1-2			*1
2	1	1		WITH	WITHOUT
3	1-8	«WITHOUT» для всех
4	1-2		*1		«WITHOUT» для всех
*1: Прибор «WITH» (С разъемом централизованных установок) для любого одного пульта и прибор «WITHOUT» для всех остальных.

(Тем не менее, следует отсоединить этот разъем в случае использования комбинации с iPU, BACnet межсетевого интерфейса, станцией сбора и обработки данных, параллельного интерфейса и т. п.).

В этом нет необходимости при использовании с таймером.

Выключатель “BACK-UP BATTERY VALIDATE” переключите в положение ON. (Выключен при транспортировке). Необходимо для поддержки работы часов в случае отключения электроэнергии.

	Откройте крышку с правой стороны сенсорного пульта управления и переключите выключатель «1» то «ON». (Не меняйте положения других выключателей).

После проведения установок закройте фронтальную крышку сенсорного пульта управления, выполняя операции в обратной последовательности. Левую и правую боковые крышки держите открытыми. При закрытии крышки не повредите кабели. (Не забудьте соединить разъемы CN4 и CN2).

3.  Подсоединение электропроводки

(Для безопасного присоединения сенсорного пульта управления используйте клеммы с контактами круглой формы на концах).

·  Не присоединяйте провод заземления к газовой или водопроводной трубам, молниеотводу или телефонному кабелю.

·  Не включайте переключатель источника электропитания до окончательного завершения работ.

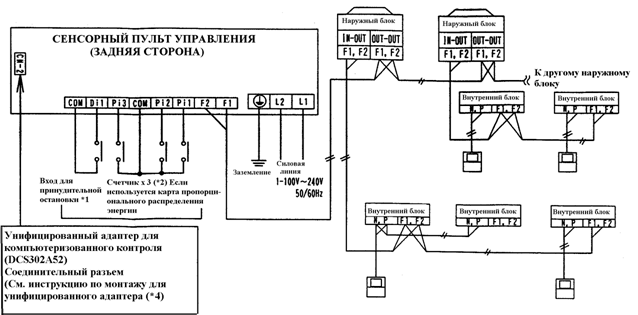

СХЕМА ЭЛЕКТРОПРОВОДКИ

СПЕЦИФИКАЦИЯ ПРОВОДОВ

Кабель силовой линии	1,25 mm2
Плавкий предохранитель	10 А
Проводка для сигнальной связи между внутренним и наружным блоками (*1)	0,75 - 1,25 mm2 виниловый шнур или кабель в оболочке (2 жилы) - max до 1000 m (В случае использования экранированного кабеля, длина проводки может составить до 1500 m)
Проводка для входа принудительного отключения (*2)	0,75 - 1,25 mm2 виниловый шнур или кабель в оболочке (2 жилы) - max до 150 m
Проводка счетчика (дополнительное оборудование) (*3)	0,75 - 1,25 mm2 виниловый шнур или кабель в оболочке (2 жилы) - max до 150 m

Внимание!

Проводка, указанная в позициях (*1) и (*3) предназначена для передачи данных сигнальных линий. Не скрепляйте их вместе с кабелями высокого напряжения. Несоблюдение данного требования может привести к ошибкам управления. Детальное описание электропроводки наружного и внутреннего блоков Вы можете найти в соответствующих инструкциях по монтажу.

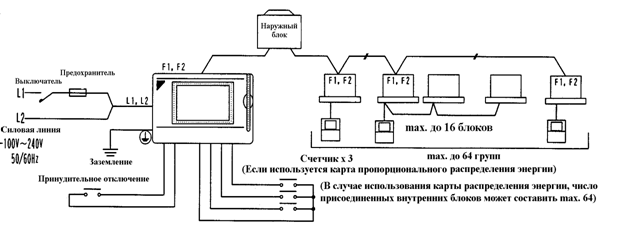

СХЕМА ЭЛЕКТРОПРОВОДКИ СИСТЕМЫ

*1 Когда вход для принудительной остановки находится в позиции ON, присоединенные к нему внутренние блоку не поддаются управлению, так как они принудительно остановлены.

·  Используйте контакт, гарантирующий минимальное использование DC16V и 10 mA.

·  Используйте безынерционный контакт 200 mсек или более по времени подачи тока, если необходимо.

*2 Присоединенные счетчики должны соответствовать требованиям, перечисленным ниже:

·  Используйте счетчики с импульсным генератором (импульс/киловатт-час)

·  Полоса частотного спектра импульса 100 mсек или более

·  Счетчики с ртутным реле или полупроводниковым реле должны быть присоединены к слаботочным контактам.

Внимание!

Клеммы СОМ соединены между собой. Таким образом, Вы можете воспользоваться любой. Но при этом следует учитывать, что максимально допустимое число контактов присоединяемых к одной клемме составляет 2.

Внимание!

Не присоединяйте силовую линию к клеммам *1 и *2, а также F1 и F2. Присоединение к этим клеммам может повредить оборудование и привести к пожару. Это очень опасно! Перед включением системы проверьте все подключения ещё раз.

Оберните связку проводов, идущих к DCS302A52 один раз вокруг фильтра радиопомех как показано на рисунке. Убедитесь, что расстояние между фильтром радиопомех и сенсорным пультом управления находится в пределах 40 mm.

После завершения работ по прокладке электропроводки проверьте ещё раз правильность подсоединения проводов и только после этого включайте сенсорный пульт управления. Если высвечивается «currently under initial setting», подождите. Пульт управления установлен правильно. (После установки не касайтесь экрана пульта управления).

УСТАНОВКА НОМЕРА ГРУППЫ ДЛЯ ЦЕНТРАЛИЗОВАННОГО КОНТРОЛЯ

Включите сенсорный пульт управления в описанной ниже последовательности, установите номера групп для внутренних блоков, присоединенных к DIII-NET.

Номер группы устанавливается для каждой системы внутреннего блока.

(Если Вы не пользуетесь дистанционным пультом управления, его необходимо подсоединить для того, чтобы произвести установки, после чего отсоединить).

·  Проверьте правильность установки и электрических подключений, прежде чем включить пульт управления.

·  Включите внутренний блок и BACnet межсетевой интерфейс. Установки нельзя произвести с выключенным блоком.

·  Ничего страшного если после включения на дисплее высвечивается «88» это может произойти, если блок не отвечает на сигнал, но не должно продолжаться дольше нескольких секунд.

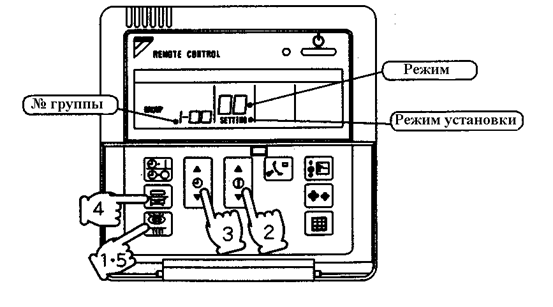

1.  Удерживайте кнопку в течение 4 секунд или дольше, чтобы войти в режим установки.

2.  Нажмите кнопку и установите режим «00».

3.  Нажмите и установите номер группы. Номера групп возрастают в следующем порядке: 1-00, 1-01 … 1-15, 2-00 … 4-15.

Номер группы следует устанавливать, когда «GROUP»на жидкокристаллическом дисплее мигает.

Для того, чтобы «GROUP» начала мигать, нажмите .

4.  Нажмите , чтобы установить номер группы.

5.  Нажмите , чтобы вернуться в стандартный режим.

Подробности установок при помощи пульта дистанционного управления, Вы можете найти в инструкции, прилагаемой к блоку.
