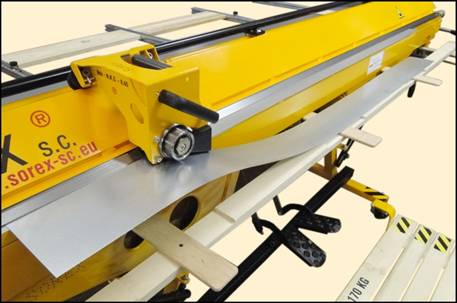

1. Роликовый нож к листогибу Sorex NKS-0,8
Роликовый нож устанавливается на листогиб сорекс. С помощью ножа производится резка различных материалов. Корпус ножа изготовлен из стали и покрыт порошковой краской. Отметим что режущие ножи изготовлены из инструментальной стали с последующей закалкой. Ресурс работы ножей можно увеличить с помощью шлифовки на плоскошлифовальном станке.

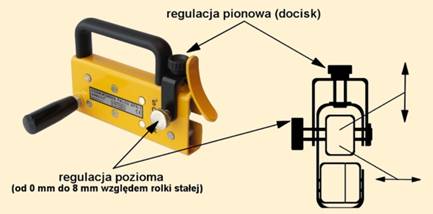

Роликовый нож имеет ряд регулировок, которые помогут настроить правильную работу при порезке. (Подробнее о настройке в руководстве).
Нож поставляется в сумке с емкостью из вспененного полиэтилена. Также в комплект поставки входит кронштейн для подвески на станок.
Технические характеристики
Длина, мм | Ширина, мм | Высота, мм | Вес, кг |
260 | 250 | 220 | 6 |
Сталь оцинкованная | Медь | Алюминий | Нержавеющая сталь |
0,8 мм | 1,0 mm. | 1,0 mm. | 0,6 mm. |
Отдельно к роликовому ножу есть возможность заказать режущие ножи.
2. Задний приемный стол для листогиба Sorex
Задний стол для листогибов сорекс применяется для расположения листового материала. Стол собирается из алюминиевых профилей и деревянных дощечек и крепится к станине станка болтами. В комплекте присутствую 2 направляющие со встроенными линейками и упорами. Линейки применяются при изготовлении гибочных изделий и ускоряют процесс рабочий.
Стол транспортируется в сумке. Задний стол может комплектоваться продолжением стола и подпорой стола.
Технические характеристики
Модель листогиба | Количество профилей, шт | Количество деревянных планок, шт | Количество профилей с линейками, шт | Сумка |
Z. R.S - 1160 | 3 | 2 | 2 | + |
Z. R.S - 2160 | 4 | 3 | 2 | + |
Z. R.S - 2360 | 4 | 3 | 2 | + |
Z. R.S - 2660 | 4 | 3 | 2 | + |
Z. R.S - 3160 | 5 | 4 | 2 | + |
Длина, мм | Ширина, мм | Высота, мм | Вес, кг | |
1050 | 150 | 50 | 9.6 |
3. Продолжение заднего стола стол для листогиба Sorex
В случае необходимости работы с заготовками большого размера по глубине подачи, существует возможность удлинить задний приемный стол на листогибах Сорекс. Удлиняющие элементы выполнены также из алюминиевых профилей и между ними помещается деревянные дощечки.
При заказе удлиняющих элементов необходимо устанавливать подпору заднего стола.
Технические характеристики
Модель листогиба | Количество профилей, шт | Количество деревянных планок, шт |
Z. R.S - 1160/2660 | 2 | 1 |
Z. R.S - 3160 | 3 | 2 |
Длина, мм | Ширина, мм | Высота, мм |
1050 | 150 | 50 |
4. Подпора заднего стола для гибочных станков Сорекс
Для устойчивости и увеличения несущей способности заднего стола на листогибочных станках Sorex рекомендуется применять подпору стола заднего. Выполнены подпорные элементы из круглой трубы с порошковым покрытием. В комплекте вертикальные элементы, внизу которых закреплены колеса и горизонтальные для соединения вертикальных между собой.
Модель листогиба | Количество вертикальных элементов, шт | Количество горизонтальных элементов, шт |
Z. R.S - 1160/2660 | 2 | 1 |
Длина, мм | Ширина, мм | Высота, мм |
1050 | 200 | 200 |

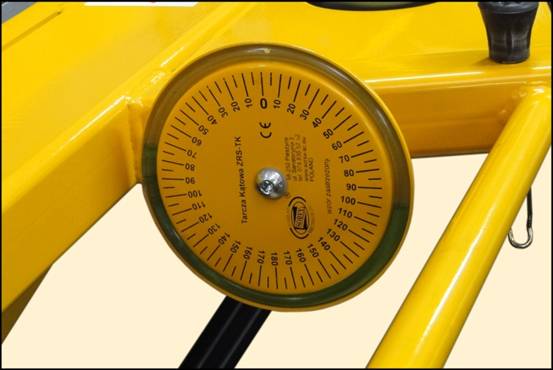

5. Угломер для гибочного станка Sorex
Угломер нужен для измерения угла загиба при изготовлении гибочных элементов.
Закрепляется угломер на гибочную балку и при подъеме балки показывает угол на который загибается материал.
Выполнен угломер станка Sorex из металла с нанесенной шкалой и жидкостью внутри резервуара.
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
160 | 160 | 10 | 0.3 |
6. Ограничители угла загиба на листогибе Sorex
Четырехпозиционный ограничитель угла загиба
Применяется для фиксации угла на листогибе. Очень ускоряет и облегчает процесс работы с серийными изделиями. Например при гибке 100 изделий одинаковых экономится достаточное количество времени и Ваши изделия будут идентичными друг другу.
Ограничитель крепится на нижнюю балку листогибочного станка и гибочную балку с помощью болтового крепежа.
Диапазон от 0° до 160°. Для установки угла необходимо поднять гибочную балку на нужный угол и заблокировать ограничитель. После загиба листа нужно проверить угол и провести, если нужно, корректировку на ограничителе. На этом ограничителе можно одновременно установить четыре угла от 0° до 160°. Перемену положения на определённый угол проводим воротком, на котором намечены цифры от 1 до 4. Вороток находится спереди станка, на высоте коленей.
Технические характеристики
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
520 | 35 | 65 | 1.5 |
Однопозиционный ограничитель угла загиба
Принцип работы однопозиционного ограничителя такой же как и у четырехпозиционного. Отличие в количестве углов сохраняемых настройкой ограничителя.
Технические характеристики
Однопозиционный фиксатор | |||
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
520 | 35 | 65 | 1.5 |
7. Передние упоры для листогиба Sorex

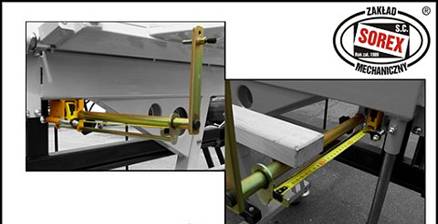

Передние упоры предназначены для порезки на заготовки серийных изделий. Размер отрезаемых штрипсов от 0мм до 400мм. В комплекте с ограничителями идут рулетки и планка упорная. Рулетки крепятся на станок и позволяют отмерять ширину отрезаемой заготовки. Планка упорная применяется в случаях, когда листы короче чем расстояние между передними упорами. В данном случае планка крепится на упоры и лист упирается в планку. Когда процесс порезки окончен, упоры задвигаются в станок.
При заказе передних упоров возможно доукомплектовать узел планкой для поддержки штрипсов. Выполнена из дерева, помещается между упорами передними На планку поддержки штрипса опускаются заготовки, которые отрезаются роликовым ножом NKS-0,8.
Технические характеристики
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
630 | 30 | 220 | 1.5 |
Размер планки согласно размера станка.

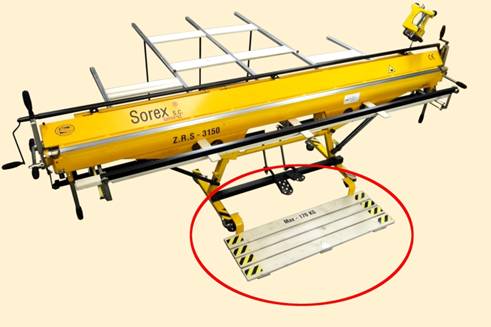

8. Подставка перед станком SOREX
Подставка для листогиба Sorex применяется для обеспечения устойчивости станка от опрокидывания. Прикрепляется к стойке листогибочного станка и в случае необходимости транспортировки станка поднимается.
Также стойка защищает от влаги и холода рабочего, который трудится за станком.
Технические характеристики
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
1300 | 350 | 130 | 7.5 |

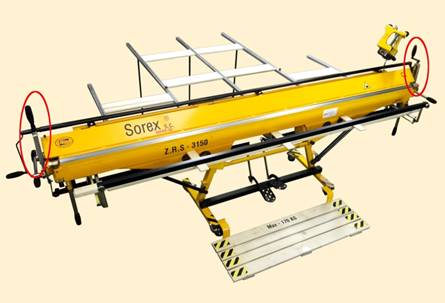

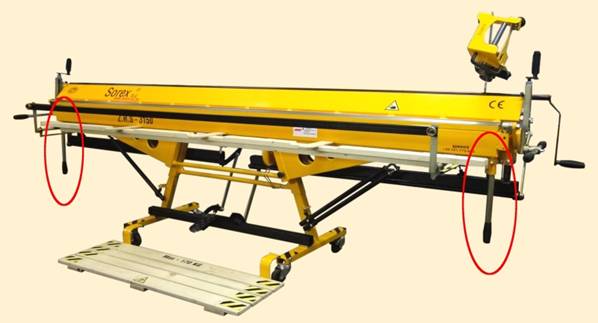

9. Боковые рукоятки к листогибу Сорекс
Боковые рукоятки пригодятся в том случае, когда при работе лист выступает далеко перед станком. В таком случае нет возможности взяться за ручки расположенные ближе к середине станка.
Также боковые ручки нужны когда работают 2 человека.
Технические характеристики
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
400 | 27 | 27 | 0.6 |

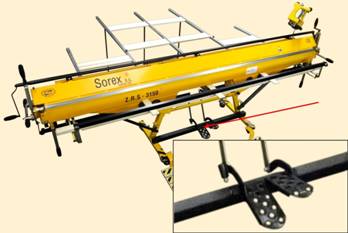

10. Педали на станок Sorex
Педали устанавливаются на листогибы для подъема и опускания верхней балки, то есть осуществления прижима заготовки.
Педали задействуются с помощью ног, в момент прижима руки оператора станка свободны. Использование педалей позволяет работу выполнить с повышенной точностью.
Высота поднятия прижимной балки при использовании педалей составляет 15 мм, при использовании рукояток – 100мм.
Технические характеристики
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
1350 | 500 | 100 | 27 |

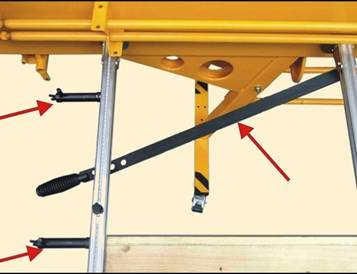

11. Устройство регулировки высоты фиксации прижимной балки
Устанавливается данное устройство в месте соединения верхней балки с нижней балкой листогибочного станка. Позволяет фиксировать верхнюю балку в нужном положении.
Подходит данное устройство для изготовления замкнутых с 4 сторон изделий, например фасадных кассет или противней пищевых.
Технические характеристики
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
470 | 150 | 140 | 6.5 |

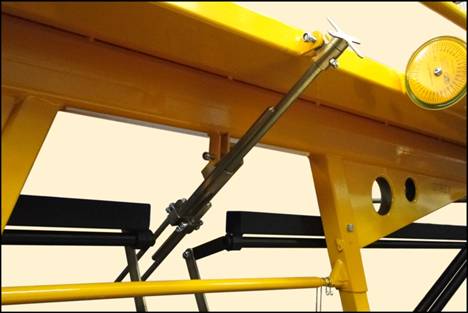

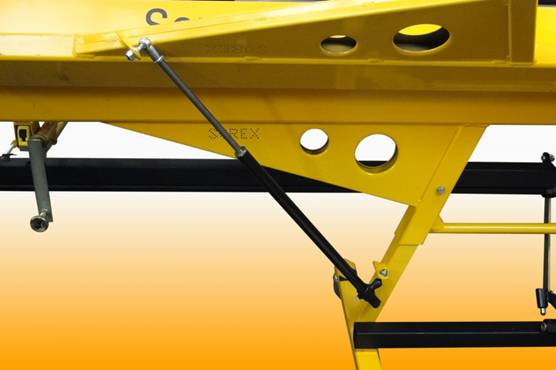

12. Амортизаторы гибочной балки листогиб Sorex
Амортизаторы гибочной балки для листогиб Sorex устанавливаются между гибочной балкой и стойкой станка. При поднятии гибочной балки пружинный механизм помогает загибать лист.
Используя амортизаторы на листогибах сорекс, увеличивается производительность и скорость производства.
Технические характеристики:
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
1050 | 30 | 30 | 5 |

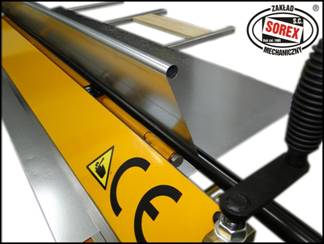

13. Краевой завиватель для листогибов Sorex
Краевой завиватель (вульшт) для листогиба Sorex используют для изготовления ребра жесткости и элемента крепления водосточного желоба.
Крепится завиватель на болтовое соединение на заднюю сторону листогиба.
Также устройство может использоваться отдельно от станка.
Технические характеристики:
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
2480 | 340 | 100 | 10 |
14. Ручная фальцезакаточная машинка Sorex
Фальцезакаточная машинка используется для завальцовки на 180 град краев заготовки и изделий из листового металла. В основе конструкции 4 пары роликов зазор между которыми постепенно уменьшается.
Принцип работы:
1 этап - в станке листогибочном загибается кромка шириной 7-15мм на 135 град;
2 этап – заготовка зажимается в листогибе таким образом что загнутая кромка располагается перед станком. По зажатому листу оператор проводит завальцовкой так чтобы загнутая кромка проходила сквозь завальцовующее устройство.
Есть возможность регулировать степень прижима завальцованой кромки.
Длина, мм | Ширина, мм | Высота, мм | Вес, кг. |
220 | 45 | 135 | 2.4 |

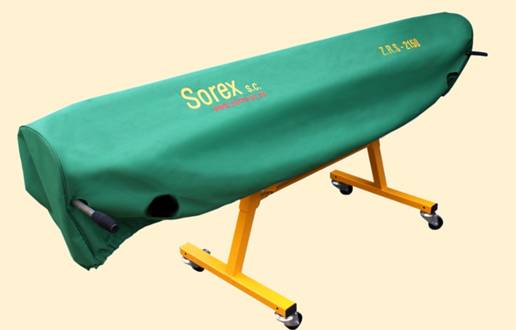

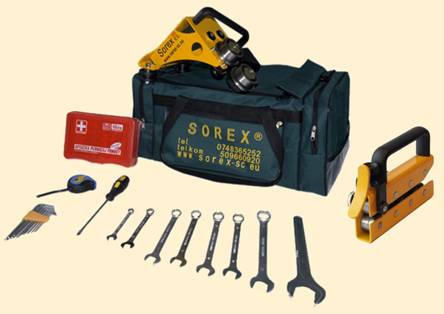

15. Прочие комплектующие листогибов Сорекс (чехол на листогиб, аптечка, набор ключей, боковые ограничители листа)
Также при покупке листогиба Sorex возможно доукомплектовать станок чехлом для обеспечения сохранности станка на объекте или в момент отсутствия работы.
Аптечка первой медицинской помощи и набор ключей для обслуживания и настройки станка доступны клиентам Трейд»
Боковые ограничители листа применяются для того, чтобы торцевать лист относительно линии загиба на необходимый угол 90 град, 45 град и т. п.
