Гарантийные обязательства

Набор мебели изготовлен в соответствии с требованиями ТР ТС 025/2012, ГОСТ 16371-93, ГОСТ 19917-93 по ТО 1808-01-6143083983-14. Декларация соответствия ТС N RU Д-RU.АЯ21.В.01655 до 09.10.2017 г.

Уважаемый покупатель!

Для удобства транспортирования и предотвращения повреждений изделия набора поставляются в разобранном виде. Сборку производит сам покупатель. Стоимость сборочных работ в цену изделия не включена. Ведомость комплектующих деталей, спецификация фурнитуры, состав наборов и упаковочная ведомость даны в настоящем паспорте. Прежде чем начать сборку изделия, рекомендуем внимательно изучить данный паспорт. К сведению покупателя. Предприятие оставляет за собой право вносить изменения в конструктивные элементы мебели на основе внедрения передовой технологии, улучшающие качество выпускаемой мебели.

Гарантийные обязательства. Гарантийный срок эксплуатации 12 месяцев со дня продажи (по кассовому чеку).

В случае обнаружения производственных дефектов, предприятие обязуется устранить их путем ремонта на месте, или замены отдельных деталей, или всего изделия. Гарантия не распространяется на изделия имеющие механические повреждения (риски, вырыв, царапины и др.) возникающие при транспортировке, в процессе неправильной сборки и эксплуатации, а также имеющие утолщение щитов от влаги (разбухание), возникшие от неправильного хранения и ухода. Дефекты производственного характера, обнаруженные в течении гарантийного срока, устраняются за счет производителя. Претензии принимаются при наличии упаковки с этикеткой, гарантийного срока с отметкой даты и штампа магазина. Внимание! Претензии по дефектам деталей и фурнитуры после их установки не принимаются.

Общие положения.

Прежде чем начать сборку изделия внимательно изучите настоящую инструкцию. Проверьте наличие всех деталей, комплектующих согласно данных паспорта, а также наличие явных дефектов деталей. Сборку изделия следует производить согласно схемам, представленным на рисунках, ведомостях комплектации деталей и фурнитуры. Изделие следует собирать на ровном полу, покрытом тканью или бумагой. Для работы необходимо иметь молоток, отвертки, угольник, рулетку.

Срок службы изделия 10 лет.

Адрес: ООО “КиМер“ Ростовская обл., г. Волгодонск тел/, 27-00-21.

ПАСПОРТ

Серия «Мюнхен»

КМ.411.

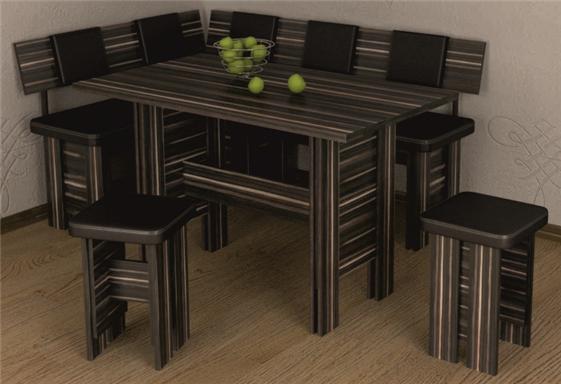

Кухонный уголок «Мюнхен»

Основные технические данные:

Габаритные размеры:

Скамья угловая : высота –800мм, ширина – 1470 мм, глубина – 1070 мм.

Стол обеденный: высота-720мм, ширина-1100мм, глубина-600мм.

Банкетка: высота-460мм, ширина-320мм, глубина-320мм.

Комплектность изделия и места расположения деталей

№ пакета	Наименование деталей	Размер мм.	Кол-во шт.	№ на схеме	№ детали
1	Нога внутренняя задняя	400х86	4	1	101.102
Нога внешняя передняя	400х86	4	2	101.103
Нога внешняя задняя	400х86	4	3	101.104
Нога внутренняя передн. передняя	400х86	4	4	101.105
Проножка скамьи	352х352	4	5	101.107
Царга скамьи вертик.(Б)	936х128	2	6	101.108
Царга скамьи горизонт.	936х128	2	7	101.109
Нога стола внешняя	704х86	4	9	103.101
Нога стола внутренняя	704х86	4	10	103.103
Проножка стола	448х500	2	11	103.105
Царга стола	192х688	1	12	103.106
Столешница	1100х600	1	13	103.108
Нога банкетки	400х86	8	14	104.101
Царга банкетки	192х128	2	15	104.103
Проножка банкетки	352х240	4	16	104.104
2	Спинка малая	1069х254	1	17	102.111
Спинка большая	1469х254	1	18	101.111
3	Сиденье банкетки	320х320	2	19	104.105
Сиденье большое	1100х400	2	20	101.112
Опора спинки	400х257	4	8	101.110
Подушка	300х250	5	21	Б/н
	Паспорт		1

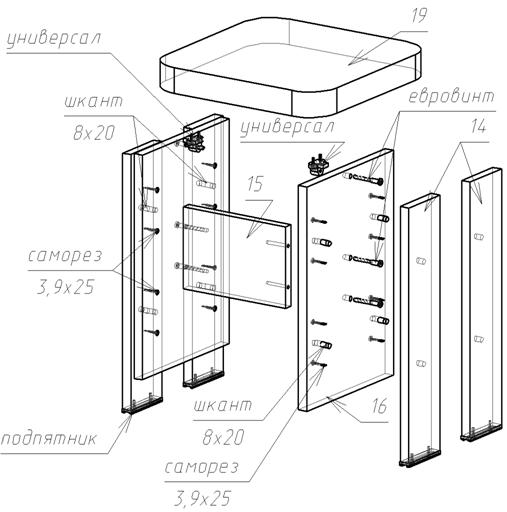

Схема сборки банкетки.

Рекомендация. При сборке ножек банкетки, стола и скамьи проклеивать шканты клеем ПВА.

Пакет с фурнитурой

Вид	Наименование	Кол-во
	Евровинт 7х50	52
	Евровинт 7х70	4
	Заглушка самоклеящаяся	110
	Ключ евровинта	1
	Подпятник 85х20мм	32
	Саморез 3,5х16мм.	96
	Саморез 3,5х32мм.(черный)	8
	Саморез ГВЛ 3,9х25мм.	32
	Саморез ГВЛ 3,9х45мм.	48
	Универсал	16
	Шкант 8х35мм.	24
	Шкант 8х20мм.	16

Правила эксплуатации и уход за мебелью

1. Мебель должна храниться и эксплуатироваться в закрытых и отапливаемых помещениях при температуре не ниже +5°С и относительной влажности воздуха не выше 65%.

2. При ослаблении крепления соединений необходимо периодически подтягивать винты.

3. Поверхность изделий можно освежить, применяя специальные составы, которые имеются в хозяйственных магазинах.

4. Поверхности изделий следует предохранять от различных растворителей, кислот, щелочей и механических воздействий. Не допускается применение соды, порошков и других материалов, не предназначенных для ухода за мебелью.

Инструкция по сборке.

Сборку рекомендуется производить с помощью специалиста. Прежде чем начать сборку изделия внимательно изучите настоящую инструкцию. Приступив к сборке изделия, убедитесь в соответствии выбранного Вами изделия с порядковым номером пакета. Изделия набора собираются из отдельных деталей и фурнитуры. Детали и фурнитура прилагаются в отдельной упаковке.

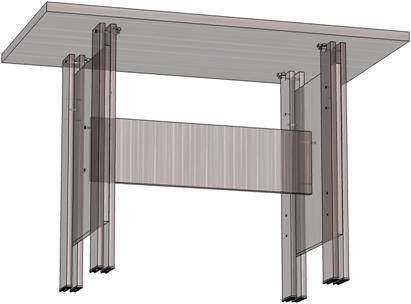

Схема сборки стола обеденного.

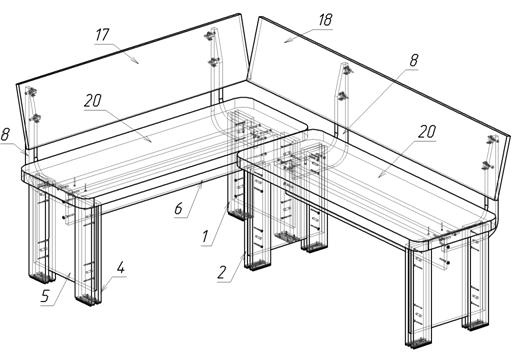

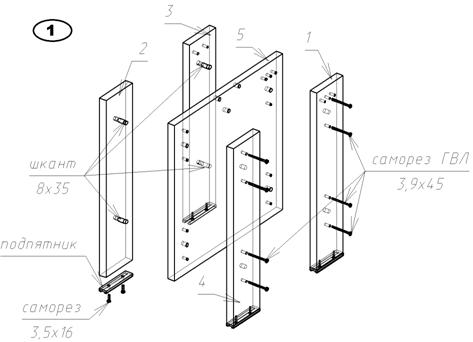

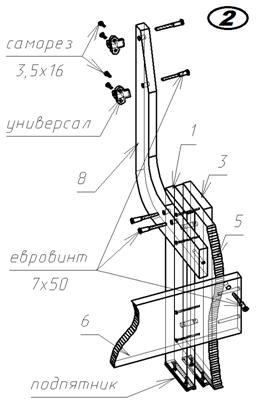

Схема сборки скамьи угловой.

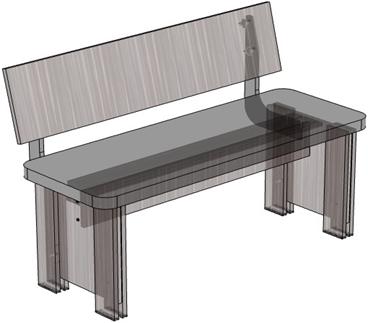

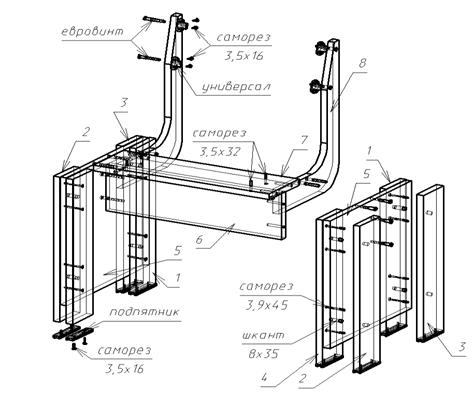

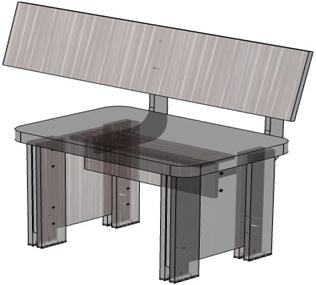

Схема сборки скамьи.
