Стол-комод «КСА-820»

РИС.1 СХЕМА РАЗМЕТКИ ПОД НАПРАВЛЯЮЩИЕ

Мебельная фабрика «Мастер»

141101, Московская обл.

г. Щёлково, ул. Заводская д.2 корп.112

Тел.: [phone]

www. mstmebel. ru

Стол-комод «КСА-820»

Габаритные размеры

Ширина 820 мм

Глубина 430/730 мм

Высота 780 мм

Внимание! Перед сборкой мебели в домашних условиях внимательно ознакомьтесь с настоящей инструкцией и проверьте наличие деталей и фурнитуры по таблицам комплектации.

СПИСОК ДЕТАЛЕЙ:

Упаковка №1

Код	Название	Размер, мм	Кол-во, шт.
010	Крышка	820х412	1
011	Крышка откидная	820х277	1
030	Дно	782х410	1
040	Цоколь	782х80	1
050	Фасад ящика	810х196	2
080	Полка	782х410	1
081	Полка	782х390	1
140	Дно ящика ЛХДФ	755х405	2
150	З/стенка ЛХДФ	810х400	1
151	З/стенка ЛХДФ в тон корпуса	810х296	1

Упаковка №2

Код	Название	Размер, мм	Кол-во, шт.
021	Бок левый	764х410	1
022	Бок правый	764х410	1
060	Бок ящика	400х150	4
070	З/с ящика	725х150	2
110	Опора откидной крышка	200х200	2
	Фурнитура + Направляющие 400 мм – 2 к-та

* - В связи с постоянной работой, направленной на улучшение потребительских свойств мебели, возможны незначительные изменения в конструкции изделий не отраженные в настоящей инструкции и не влияющие на функциональные качества изделий.

Инструкция по уходу за мебелью и правила эксплуатации.

1.  Мебель рекомендуется эксплуатировать в помещениях с температурой не ниже +2°С и относительной влажностью 45-70%.

2.  Мебель должна быть защищена от прямого освещения солнечными лучами, т. к. это вредит внешнему виду изделий, может изменить цвет поверхности.

3.  Не следует ставить на поверхность мебели горячие предметы.

4.  Случайно попавшую на поверхность изделия влагу, жидкость следует снять сухой тканью.

5.  Для предотвращения деформации двери и ящики изделий должны быть закрыты.

6.  Удаление пыли с полированной и лакокрасочной поверхности производить сухой тканью (фланель, миткаль).

7.  Полированные и лакокрасочные поверхности мебели рекомендуется освежать специально предназначенными для этого средствами.

8.  Очищать стекла рекомендуется специальными составами, нанесенными на мягкую ткань.

9.  Не допускается применение соды, стиральных порошков, абразивных паст, порошков и прочих не предназначенных для ухода за изделиями мебели препаратов.

Благодарим за покупку! Приятной эксплуатации!

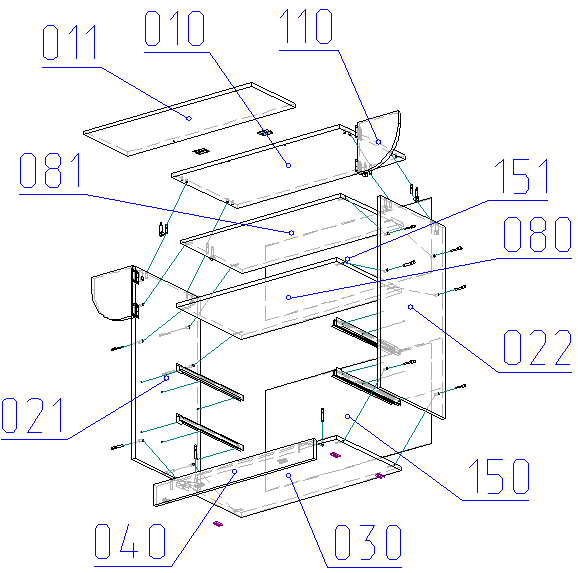

СХЕМА СБОРКИ КОРПУСА:

ПОРЯДОК СБОРКИ:

ВНИМАНИЕ!!! МЫ РЕКОМЕНДУЕМ, ЧТОБЫ СБОРКУ МЕБЕЛИ ОСУЩЕСТВЛЯЛ СПЕЦИАЛИСТ!!!

1.  На нижние торцы боковин (021,022) и цоколя (040) установите подпятники на гвозди.

2.  К детали дно (030) на евровинты закрепите цоколь (040).

3.  Закрепите саморезами ответные части направляющих по разметке на боковины комода (021,022), при этом планки направляющих устанавливаются, так чтобы ролик приходился на переднее ребро детали. Положение направляющих перед установкой рекомендуется проверить по схеме разметки (рис.1).

4.  Закрепите по разметке на боковины петли карточные.

5.  Соедините евровинтами боковины (021,022) с дном (030).

6.  Установите на евровинты полки (080,081).

7.  Закрепите опоры (110) саморезами к петлям карточным. На одну опору две петли. По высоте опоры устанавливаются вровень с верхним торцом боковин, петли крепятся в торец опоры.

8.  По разметке скрепите крышку (010) и крышку откидную (011) петлями карточными.

9.  Вверните в крышку (010) штоки эксцентриков и установите шканты.

10.  Установите крышку (010) с закреплёнными на ней деталями на корпус комода. При необходимости крышку следует посадить до упора легкими постукиваниями руки.

11.  В отверстия на внутренних сторонах боковин (021,022) установите бочонки эксцентриков так, чтобы стрелка на корпусе эксцентрика указывала вверх. Затяните эксцентриковую стяжку, вращая в сторону знака «+».

12.  Закройте евровинты и эксцентрики заглушками.

13.  Закрепите задние стенки (150,151) на гвозди к корпусу. Перед креплением убедитесь, что деталь крышка (010) находится под прямым углом к боковинам (021,022).

СБОРКА ЯЩИКОВ:

1.  Бока ящиков (060) скрепите с з/стенкой ящиков (070) евровинтами.

Примечание: Боковины ящика левая и правая идентичны друг другу. При сборке надо учитывать, что отверстия под бочонки на одной боковине будут расположены внутри ящика, на другой снаружи.

2.  Вверните штоки эксцентриков и установите шканты на фасады ящиков (050). Закрепите фасады к ящикам эксцентриками.

3.  Вставьте дно ящика (140) в паз на фасаде и прибейте гвоздями к нижним торцам боковин ящика (060).

4.  Закрепите саморезами направляющие, расположив их роликом от фасада. Установите ящики в каркас комода. Установите ручки.

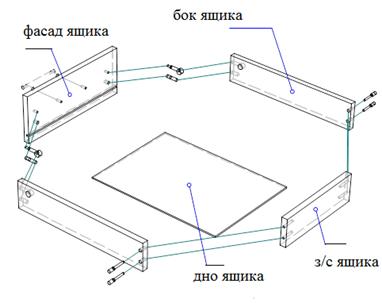

СХЕМА СБОРКИ ЯЩИКОВ:

СПИСОК ФУРНИТУРЫ:

Наименование	Кол-во
Евровинт	22 шт.
Заглушка на евровинт	22 шт.
Шкант	8 шт.
Эксцентрик	8 шт.
Шток эксцентрика	8 шт.
Заглушка эксцентрика	8 шт.
Направляющие 400 мм	2 к-та
Ручка №96	4 шт.
Винт М4х20	8 шт.
Саморез 4х16	60 шт.
Подпятник	6 шт.
Гвоздь оргалитный	80 шт.
Петля карточная	6 шт.
Ключ сборочный	1 шт.

Эксцентрик		Подпятник
Шток эксцентрика		Шуруп 3×16*
Заглушка на эксцентрик		Шуруп 3×16*
Евровинт		Шкант
Заглушка на евровинт		Направляющие
Ручка		Гвоздь
