Приложение 4
к Методическим рекомендациям по безопасному ведению
горных работ на пластах опасных
по внезапным выбросам угля и газа
Методика определения объема метана,
выделившегося при внезапном выбросе угля и газа
Автоматизированная система диспетчерского контроля и управления АСКУ предназначена для автоматического непрерывного измерения параметров технологического процесса подземной добычи полезных ископаемых в шахте и передачи измерительной информации на диспетчерский пункт, обработки информации, ее отображения и хранения. Система обеспечивает защитное отключение электропитания шахтного оборудования и выдачу сигналов при достижении предельно допускаемых значений измеряемых параметров, в том числе объемной доли метана (автоматическая газовая защита – АГЗ), выдачу предупредительных сигналов, сбор и обработку информации о состоянии (включено/выключено) технологического оборудования объекта контроля (шахты) и передачу измерительной информации на диспетчерский пункт для ее обработки, отображения и хранения. Система осуществляет местное и централизованное диспетчерское ручное, автоматизированное и автоматическое управление основным и вспомогательным оборудованием и аппаратами электроснабжения, в том числе АПТВ (автоматическое проветривание тупиковых выработок).
Область применения Системы – подземные выработки шахт и рудников, в том числе опасных по газу (метану), пыли и внезапным выбросам в соответствии с «Правилами безопасности в угольных шахтах» ПОТ РК 0-028-99.
Система предназначается для:
автоматического централизованного и местного контроля концентрации метана (и других газов), скорости (расхода) воздуха в горных выработках, автоматической сигнализации и выдачи команд на отключение электрооборудования на контролируемых объектах при отклонении контролируемых параметров от установленных ПБ норм, осуществляемых с помощью стационарной аппаратуры, включающей средства отбора информации, ее передачи, обработки, регистрации, хранения и представления оперативному персоналу на центральном диспетчерском пункте;
По мере развития или приобретения новых технических средств отбора и передачи информации, ее компьютерной обработки и представления оперативному персоналу эти технические средства могут включаться в систему АГК.
Система АСК РА является трехуровневой системой. Информация от датчиков контроля рудничной атмосферы собирается подземными контроллерами, анализируется ими и передается на поверхность для представления оператору и диспетчеру в режиме реального времени.

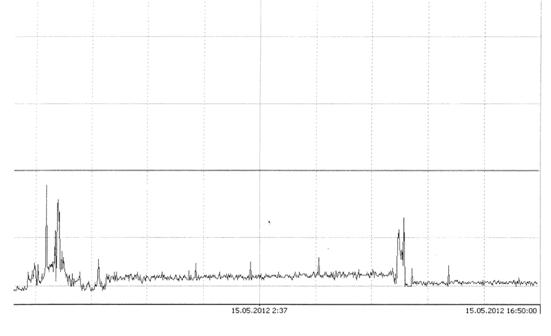

Информацию о концентрации метана можно получить виде таблицы или графика.
Объем метана V (м3), выделившегося при выбросе, определяется по формуле 1:
, (1)
где
- средняя концентрация метана в течение времени tВ (мин) с момента начала роста концентрации, вызванного выбросом, до снижения метановыделения до первоначального фонового уровня, %;
Q, QO - расход воздуха в месте установки датчика метана после выброса и перед выбросом, м3/мин;
СО - фоновая концентрация метана перед выбросом, %.
Информация от датчиков контроля рудничной атмосферы АСК РА
Время замера | Интервал времени, мин | Фоновая концентрация метана, % | Концентрация метана после аварии, % | Концентрация метана принятая к расчету, % | Количество воздуха, м3/мин | Объем метана, м3 | |
07-10 - 07-12 | 2 | 0,29 | 3,48 | 3,19 | 6444 | 411,1272 |
|
07-12 - 07-26 | 16 | 0,29 | 7,5 | 7,21 | 6444 | 7433,7984 |
|
07-26 - 07-27 | 1 | 0,29 | 5 | 4,71 | 6444 | 303,5124 |
|
07-27 - 07-33 | 6 | 0,29 | 7,5 | 7,21 | 6444 | 2787,6744 |
|
07-33 - 07-42 | 9 | 0,29 | 3,39 | 3,1 | 6444 | 1797,876 |
|
07-42 - 07-52 | 10 | 0,29 | 2,67 | 2,38 | 6444 | 1533,672 |
|
07-52 - 07-59 | 7 | 0,29 | 2,15 | 1,86 | 6444 | 839,0088 |
|
07-59 - 08-04 | 5 | 0,29 | 1,7 | 1,41 | 6444 | 454,302 |
|
08-04 - 08-21 | 17 | 0,29 | 1,31 | 1,02 | 6444 | 1117,3896 |
|
08-21 - 08-38 | 17 | 0,29 | 1,1 | 0,81 | 6444 | 887,3388 |
|
08-38 - 08-51 | 13 | 0,29 | 0,96 | 0,67 | 6444 | 561,2724 |
|
08-51 - 08-58 | 7 | 0,21 | 0,86 | 0,65 | 9100 | 414,05 |
|
08-58 - 09-23 | 25 | 0,21 | 0,8 | 0,59 | 9100 | 1342,25 |
|
09-23 - 09-56 | 33 | 0,21 | 0,71 | 0,5 | 9100 | 1501,5 |
|
09-56 - 10-21 | 25 | 0,21 | 0,67 | 0,46 | 9100 | 1046,5 |
|
10-21 - 11-53 | 92 | 0,21 | 0,57 | 0,36 | 9100 | 3013,92 |
|
11-53 - 12-13 | 20 | 0,21 | 0,55 | 0,34 | 9100 | 618,8 |
|
12-13 - 12-32 | 19 | 0,21 | 0,51 | 0,3 | 9100 | 518,7 |
|
12-32 - 14-02 | 90 | 0,21 | 0,45 | 0,24 | 9100 | 1965,6 |
|
14-02 - 14-07 | 5 | 0,21 | 0,47 | 0,26 | 9100 | 118,3 |
|
14-07 - 14-11 | 4 | 0,21 | 0,45 | 0,24 | 9100 | 87,36 |
|
14-11 - 14-58 | 47 | 0,21 | 0,39 | 0,18 | 9100 | 769,86 |
|
ИТОГО: | 468 | 29523,812 |
|
