тельные работы на газовых скважинах.
Объем: 56
СОДЕРЖАНИЕ
ВИДЫ РЕМОНТНО-ИСПРАВИТЕЛЬНЫХ РАБОТ.......................................................................... 3
Ремонтно-исправительные работы........................................................................................................................................................ 3
ПОРЯДОК ОБСЛЕДОВАНИЯ СКВАЖИНЫ ПЕРЕД РЕМОНТОМ............................................ 4
Подготовительные работы........................................................................................................................................................................ 4
Обследование и исследование скважин.............................................................................................................................................. 6
Исследование скважин............................................................................................................................................................................... 8
Температурные измерения в скважинах............................................................................................................................................. 8
Контроль качества цементирования обсадной колонны............................................................................................................. 9
Определение глубины притока воды в скважину........................................................................................................................... 9
ТЕХНОЛОГИЯ ЛИКВИДАЦИИ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ..................................... 11
Исправление негерметичности цементного кольца..................................................................................................................... 11
Устранение негерметичности эксплуатационной колонны..................................................................................................... 12
Наращивание цементного кольца за эксплуатационной колонной..................................................................................... 14
Замена поврежденной части колонны............................................................................................................................................... 17
Перекрытие дефектов в эксплуатационной колонне спуском дополнительной колонны.......................................... 18
ПРОИЗВОДСТВО РЕМОНТНО-ИСПРАВИТЕЛЬНЫХ РАБОТ.............................................. 21
Ремонт наземного и подземного оборудования скважин........................................................................................................... 22
ГЕОЛОГО-ТЕХНИЧЕСКОЕ ОБОСНОВАНИЕ............................................................................... 28
Анализ и обобщение современных методов исследования геолого-технического состояния скважин.................. 28
Состояние скважин: обоснование структуры информации и методика ее анализа.............................................................. 34
ТЕХНОЛОГИЧЕСКИЕ РАСЧЕТЫ.................................................................................................... 39
Обследование и исследование скважин............................................................................................................................................ 39
Исследование скважин при неустановившихся режимах работы............................................................................................ 41
Расчет давления в скважине при использовании различных промывочных жидкостей.................................................... 44
Определение плотности бурового раствора, применяемого для предупреждения выброса............................................ 45
Определение снижения давления на пласт после подъема промывочных труб.................................................................. 47
РЕМОНТНО-ИСПРАВИТЕЛЬНЫЕ РАБОТЫ............................................................................................................................... 48
Ремонт и герметизация устья скважин.............................................................................................................................................. 48
Исправление дефектов в колонне....................................................................................................................................................... 48
Метод одновременного определения места негерметичности эксплуатационной колонны и её ремонта цилиндрическими обечайками, изготовленными из полосовой стали и других материалов.............................................................................. 49
Расчет натяжения обсадочных колонн............................................................................................................................................. 52
Определение влияния температуры и давления на работу эксплуатационной колонны.................................................. 55
Определение удлинения эксплуатационной колонны................................................................................................................. 56
Расчет установки пакеров и якорей................................................................................................................................................... 56
Список литературы
1., Карапетов К - А., Яшин расчеты при текущем и капитальном ремонте скважин. Учебное пособие для техникумов. М.: Недра, 1984, 224 с.
2.Справочная книга по текущему и капитальному ремонту нефтяных и газовых скважин/, , -беранский и др. М., Недра, 1979, с. 309
3.Персиянцев нефти в осложненных условиях Москва НЕДРА 2000
4.Бойко и эксплуатация нефтяных месторождений: Учеб. для вузов. М.: Недра, 1990. 427 с
5.Рассохин по добыче нефти и газа: Учеб. пособие для нач. проф. образования / : Образовательно-издательский центр Академия, 2002. 544 с.
Выдержка из работы.
Обследование и исследование скважин
При обследовании скважин проводят работы с целью определения глубины забоя и уровня жидкости, проверки состояния эксплуатационной колонны и ствола скважины, подземного оборудования и т. д.
При исследовании скважин проводят работы с целью установления интенсивности притока жидкости из пласта в скважину через ее фильтр в зависимости от значения забойного давления, притока жидкостей и газов через нарушения в эксплуатационной колонне, определения характера пройденных скважиной пластов (по каротажной характеристике) и контроля технического состояния обсадной колонны и цементного кольца в заколонном пространстве (ядерные методы исследования).
Перед капитальным ремонтом скважины по геолого-технической документации и результатам обследования необходимо выяснить техническое состояние эксплуатационной колонны. Предварительное обследование колонны до ремонтно-изоляционных, ловильных работ и при возврате скважин на нижезалегающие горизонты обязательно, так как не обнаруженные дефекты в колонне или фильтровой части до цементирования скважины могут привести к осложнениям.
Обследование скважин
Состояние колонны и фильтровой части скважины, местонахождение и состояние оставшихся в скважине насосно-компрессорных труб, штанг, насосов и других посторонних предметов устанавливают печатями — специальными устройствами, корпус которых покрыт свинцовой оболочкой толщиной 8—10 мм.
Плоская печатьприменяется для определения глубины находящегося в скважине аварийного подземного оборудования, состояния его концов и переходных воронок обсадных колонн. Диаметр цилиндрической части свинцовой оболочки печати должен быть меньше внутреннего диаметра обследуемой колонны на 10—12 мм.
Конусная печать применяется для получения отпечатков стенки эксплуатационной колонны, ильтровой части, участков сложных нарушений, смятий, трещин и
Свинцовую оболочку конусной печати изготавливают

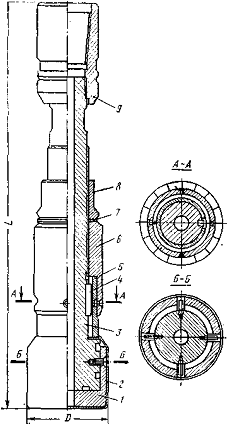

так, чтобы диаметр широкой части был бы на 6—10 мм меньше внутреннего диаметра обследуемой колонны, а нижняя часть конуса была бы на 50—55 мм меньше широкой части. Универсальная печать ПУ-2 (рис. III.1, табл. III.1) в отличие от свинцовых имеет алюминиевую оболочку и состоит из корпуса, зажимного устройства и переводника. Корпус 3 представляет собой цилиндрическое тело, на верхнем конце которого нарезана конусная резьба под переводник 9. На утолщенную часть корпуса снизу надеваются сменные резиновый стакан / и алюминиевая оболочка 2. Стакан удерживается четырьмя
Универсальная печать ПУ-2
винтами, ввинченными в корпус. К цилиндрической части корпуса приварена шпонка 4, анесколько выше нарезана трапецеидальная резьба, в которую ввинчивается гайка 6. Рис. III. 1.
Зажимное устройство состоит из гайки и нажимной втулки 5, имеющей с внутренней стороны шпоночную канавку и свободно надетой на корпус печати. Гайка и нажимная втулка 5 связаны между собой винтами, концы которых входят в кольцевую канавку нажимной втулки. При вращении гайки 6 последняя толкает своим внутренним торцом нажимную втулку вдоль шпонки и тем самым приводит ее в поступательное движение. Для предотвращения самопроизвольного отвинчивания гайки 6 и освобождения алюминиевой оболочки предусмотрена контргайка 8 с шайбой 7. Печать в собранном виде спускают в скважину на бурильных или насосно-компрессорных трубах. Не доводя до верхнего конца обследуемого объекта, спуск печати замедляют, а при необходимости дальнейший ее спуск и посадку
производят с промывкой скважины. При этом сжимающая нагрузка, передаваемая на печать, должна составить 1,5—2,0 тс, что вполне достаточно для получения довольно отчетливого оттиска на алюминиевом торце верхнего конца оставшегося в скважине предмета. Под действием сжимающей нагрузки алюминиевая оболочка и резиновая подушка деформируются. После снятия нагрузки по оттиску можно получить представление о деформациях колонны и о форме и размерах находящегося в скважине предмета. После подъема печати из скважины алюминиевую оболочку с оттиском снимают; при необходимости тут же на устье скважины печать оснащают новой алюминиевой оболочкой для очередного ее использования.
Гидравлическая печать ПГ-146-1 (рис. III.2) предназначена для обследования 146-мм эксплуатационных колонн. В трубы, на которых спускают печать в скважину, нагнетают жидкость. Проходя через отверстие А, просверленное во внутренней трубе, жидкость попадает под резиновыйэлемент, который плотно прижимается к внутренней стенке колонны. Давление доводят до 12 кгс/см2 и выдерживают в течение 5 мин, затем давление уменьшают до атмосферного, а печать поднимают на поверхность.
Техническая характеристика печати ПГ-146-1
Рабочее давление, кгс/см2 12 Давление испытания, кгс/см2 15
Температура среды, °С 80 Наружный диаметр, мм ПО
Наружный диаметр резинового элемента, мм. 85 Внутренний диаметр резинового элемента, мм 70 Длина печати, мм 5000
Масса, кг 50
Гидравлическая печать ПГ-146-1 отличается от аналогичных устройств тем, что позволяет получить более четкое представление о характере и конфигурации повреждений колонны на всей площади соприкасающихся поверхностей резинового элемента и обсадной колонны (длина резинового элемента 4 м).Осмотр печати перед спуском и после ее подъема, посадка ее на обследуемое место или на конец аварийного оборудования должны производиться под контролем мастера. Не допускается посадка печати дважды, так как это дает неточный и неправильный отпечаток. После подъема печати из скважины нельзя ударять по свинцовой оболочке или «перьям» металлическими предметами, зажимать цепными или другими ключами, бросать ее и т. д. Все эти нарушения могут привести к искажениям отпечатка и к ошибкам при составлении дальнейшего плана работ. Отпечатки следует внимательно изучать и фиксировать в соответствующей документации, а при необходимости фотографировать. Иногда наличие в колонне дефектов (продольных трещин, незначительных потертостей колонны, пропусков в резьбовых соединениях и т. д.), через которые

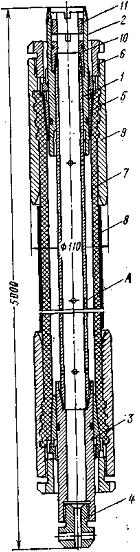

Рис. III.2. Гидравлическая печать ПГ-146-1:
/ — внутренняя труба; 2, 3 — корпуса; 4 — штуцер; 5 — конусный узел; 6 — стопорная гайка; 7 — резиновый элемент; 8 — пластичный слой; 9 — втулка; 10 — поршень; // — гайка
в скважину поступают посторонние воды, не удается обнаружить с помощью печатей. В таких случаях обследование и исследование скважин осуществляют другими способами. Один из способов обследования состояния колонны заключается в перекрытии фильтровой части песком или глиной с последующим испытанием верхней части колонны на герметичность. В этом случае после обследования скважины печатями фильтровую часть ее утрамбовывают песком или глиной
