Альбом «Схемы управления напольными объектами электрической централизации»

Филиал государственного образовательного учреждения

высшего профессионального образования

«Сибирский государственный университет путей сообщения» –

Новосибирский техникум железнодорожного транспорта

АЛЬБОМ

«СХЕМЫ УПРАВЛЕНИЯ НАПОЛЬНЫМИ ОБЪЕКТАМИ ЭЛЕКТРИЧЕСКОЙ ЦЕНТРАЛИЗАЦИИ»

НОВОСИБИРСК 2007

Рецензент

– Инженер технолог Инской дистанции, сигнализации и блокировки

Альбом «Схемы управления напольными объектами электрической централизации»

Данный альбом предназначен для студентов 3-го и 4-го курсов специальности 220204 Автоматика и телемеханика на железнодорожном транспорте. Альбом рекомендуется использовать в качестве пособия при аудиторных и самостоятельных занятиях по дисциплине «Станционные системы автоматики и телемеханики». Альбом содержит схемы управления напольными объектами электрической централизации

Содержание

Двухпроводная схема управления электроприводом одиночной стрелки …………………………...	6
Двухпроводная схема управления электроприводами спаренных стрелок ………………………….	7
Пятипроводная схема управления электроприводом одиночной стрелки …………………………...	8
Пятипроводная схема управления электроприводами спаренных стрелок …………………………	9
Схема управления огнями выходного светофора с двухнитевыми лампами при центральном питании ……………………………………………………………………………………………………	10
Схема управления огнями входного светофора с двухнитевыми лампами при центральном питании ……………………………………………………………………………………………………	11
Схема ламп табло путей и обыкновенных стрелочных переводов …………………………………...	12
Схема ламп табло путей и двойного перекрестного съезда при двух рельсовых цепях …………….	15
Схемы контрольной индикации состояния изолированных участков и светофоров на пульте табло ………………………………………………………………………………………………………	16
Схемы контрольной индикации состояния светофоров на пульте табло …………………………….	17
Схемы расположения маршрутных кнопок на плане станции ………………………………………..	18
Схема включения блоков НМIIП и НМIIАП для управления маневровыми светофорами с бесстрелочного участка ………………………………………………………………………………….	19
Схема включения блока НМIIП для управления маневровым светофором из тупика ……………...	20
Схема включения блоков НМIIП и НМIIАП для управления маневровыми светофорами, стоящими в створе ……………………………………………………………………………………….	21
Схемы включения блока НМI для вариантной кнопки ………………………………………………..	22
Схемы включения блока НМI для управления одиночным светофором в горловине станции …….	23
Схема включения блока НПМ для управления входным и маневровым светофорами с участка пути за входным светофором ……………………………………………………………………………	24
Схема включение блока НПМ для управления выходным светофором ……………………………..	25

3

Схема включение блока НПМ для управления маневровым светофором с приемоотправочного пути ………………………………………………………………………………………………………..	26
Схема автоматического перевода охранных стрелок. Контроль свободности негабаритных изолированных участков ………………………………………………………………………………...	27
Схема контроля негабаритного участка и стрелок не участвующих, но контролируемых в маршруте ………………………………………………………………………………………………….	28
Схема реле контроля положения одиночной стрелки …………………………………………………	29
Схема реле контроля положения стрелок съезда ………………………………………………………	30
Список литературы ………………………………………………………………………………………	31

4

Введение В данном альбоме собраны схемы управления напольными объектами электрической централизации. Альбом содержит следующие схемы: - схемы управления стрелками; - схемы управления огнями светофоров; - схемы ламп табло путей стрелочных переводов; - схемы контрольной индикации изолированных участков и состояния напольных объектов электрической централизации; - различные случаи расположения маршрутных кнопок на плане станции и применения релейных блоков маршрутного набора; - варианты расположения релейных боков и подключения шин питания в зависимости от рода и направления маршрута.
	5
Двухпроводная схема управления электроприводом одиночной стрелки
Одиночная стрелка
	6
Двухпроводная схема управления электроприводами спаренных стрелок
Спаренные стрелки
	7
Пятипроводная схема управления электроприводом одиночной стрелки
Одиночная стрелка
	8
Пятипроводная схема управления электроприводами спаренных стрелок
Спаренные стрелки
	9
Схема управления огнями выходного светофора с двухнитевыми лампами при центральном питании
Выходной светофор
	10

Схема управления огнями входного светофора с двухнитевыми лампами при центральном питании
Входной светофор
	11

Схема ламп табло путей и обыкновенных стрелочных переводов
Обыкновенный стрелочный перевод
	12
Схема ламп табло путей и обыкновенных стрелочных переводов
Обыкновенные стрелочные переводы
	13
Схема ламп табло путей и обыкновенных стрелочных переводов
Обыкновенные стрелочные переводы
	14
Схема ламп табло путей и двойного перекрестного съезда при двух рельсовых цепях
Двойной перекрестный съезд при двух рельсовых цепях
	15

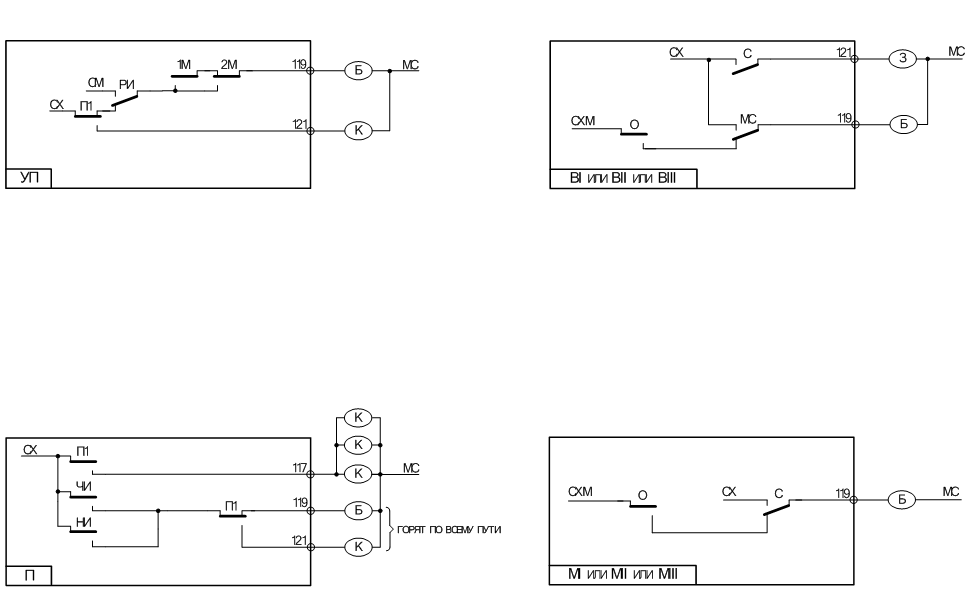

Схемы контрольной индикации состояния изолированных участков и светофоров на пульте табло
	16

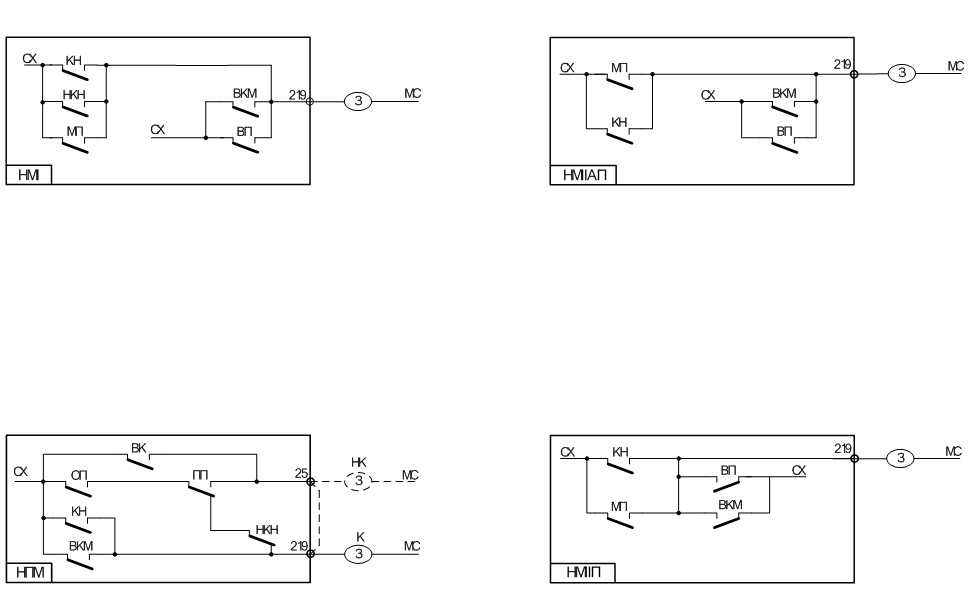

Схемы контрольной индикации состояния светофоров на пульте табло
	17

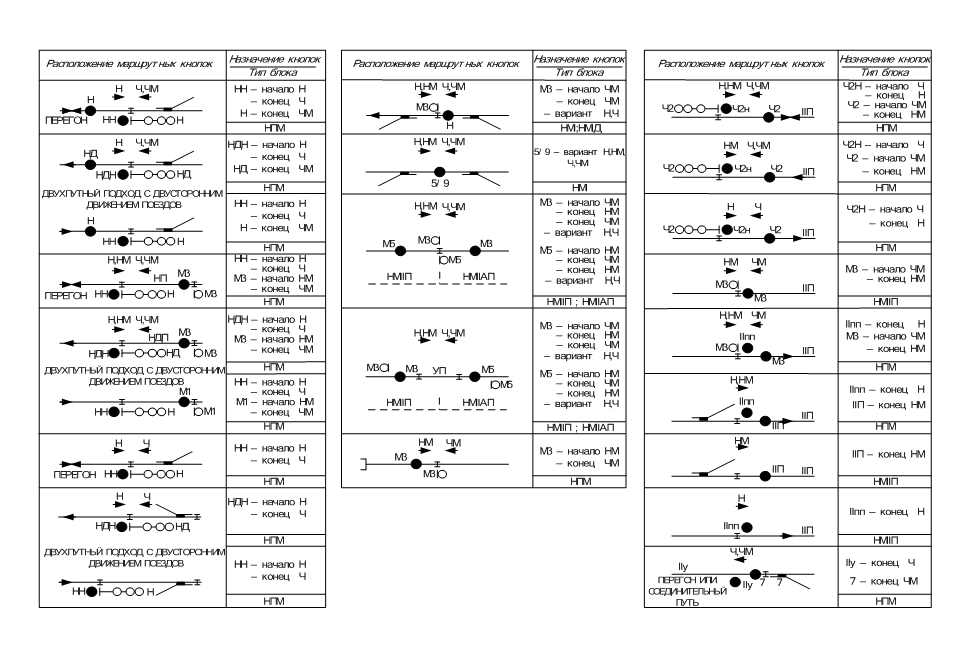

Схемы расположения маршрутных кнопок на плане станции
	18

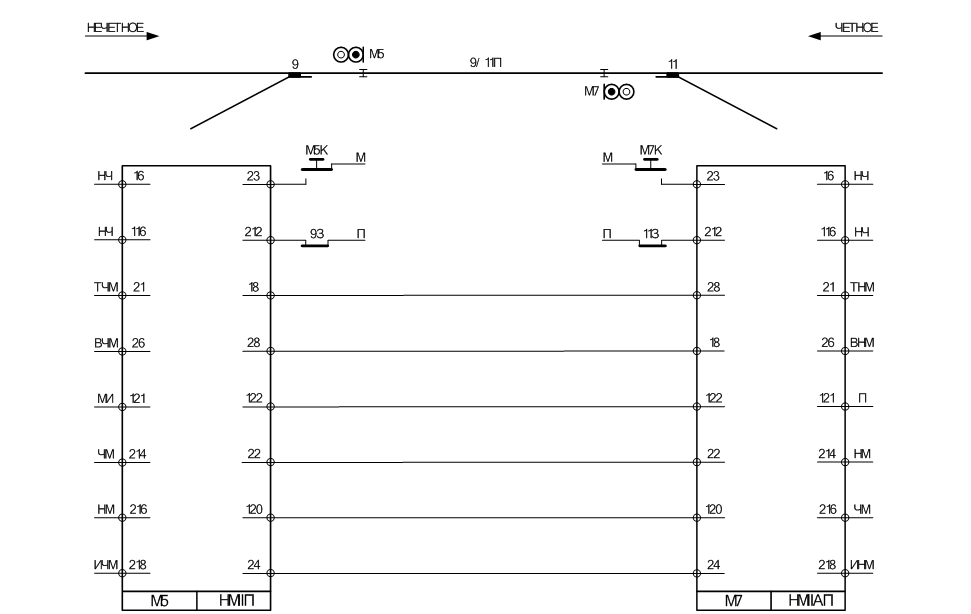

Схема включения блоков НМIIП и НМIIАП для управления маневровыми светофорами с бесстрелочного участка
Бесстрелочный участок
	19
Схема включения блока НМIIП для управления маневровым светофором из тупика
Маневровый светофор тупика
	20

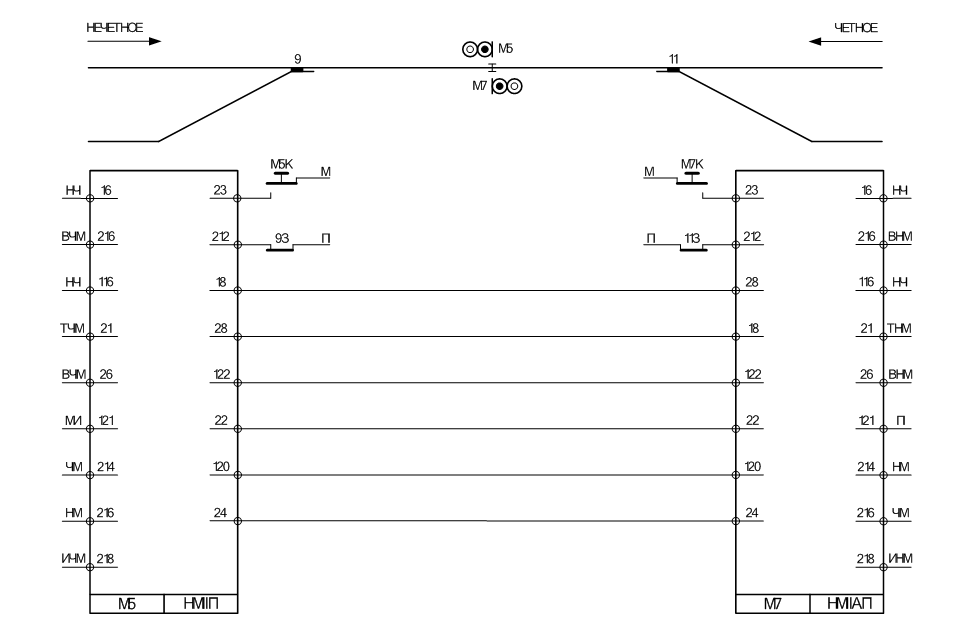

Схема включения блоков НМIIП и НМIIАП для управления маневровыми светофорами, стоящими в створе
Маневровые светофоры, стоящие в створе
	21

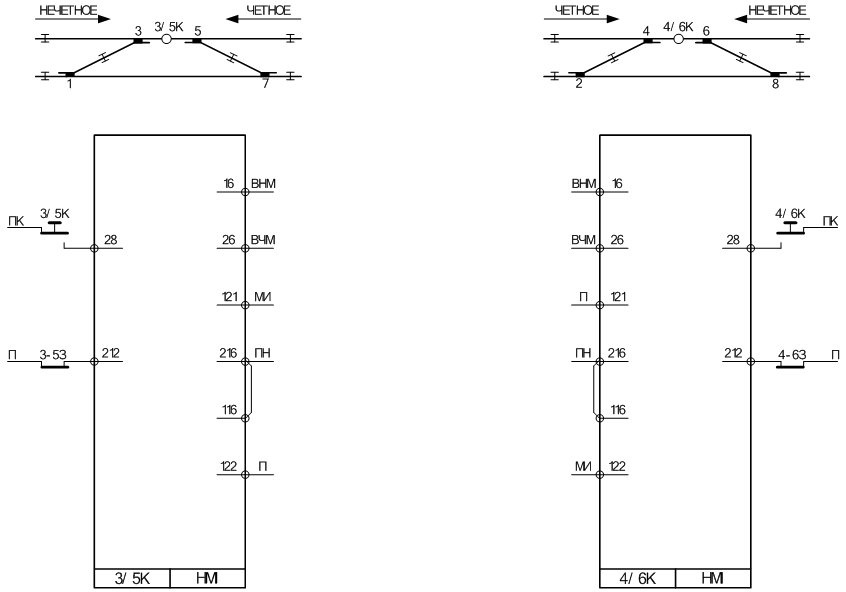

Схемы включения блока НМI для вариантной кнопки
Вариантные кнопки
	22

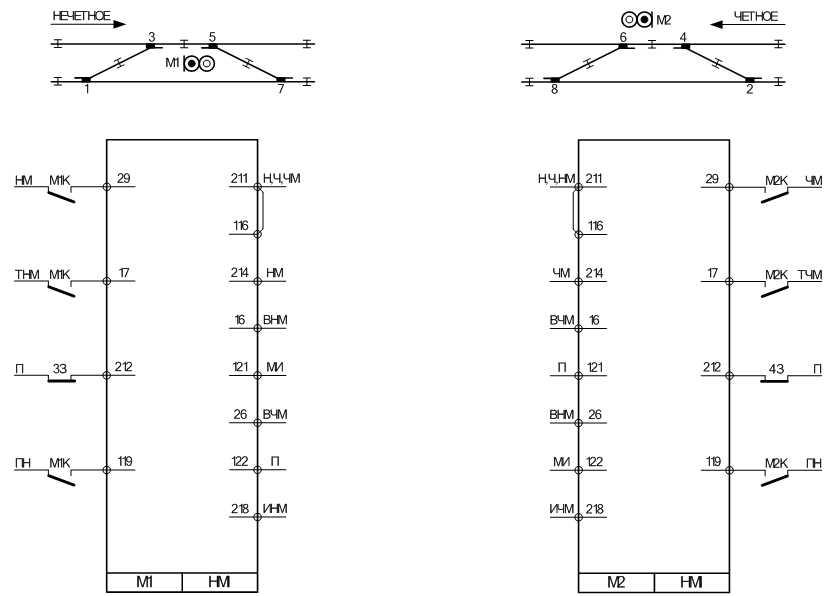

Схемы включения блока НМI для управления одиночным светофором в горловине станции
Одиночные светофоры в горловине станции
	23
Схема включения блока НПМ для управления входным и маневровым светофорами с участка пути за входным светофором
Маневровый светофор с участка пути за входным светофором
	24
Схема включение блока НПМ для управления выходным светофором
Выходной светофор
	25
Схема включение блока НПМ для управления маневровым светофором с приемоотправочного пути
Маневровый светофор с приемоотправочного пути
	26

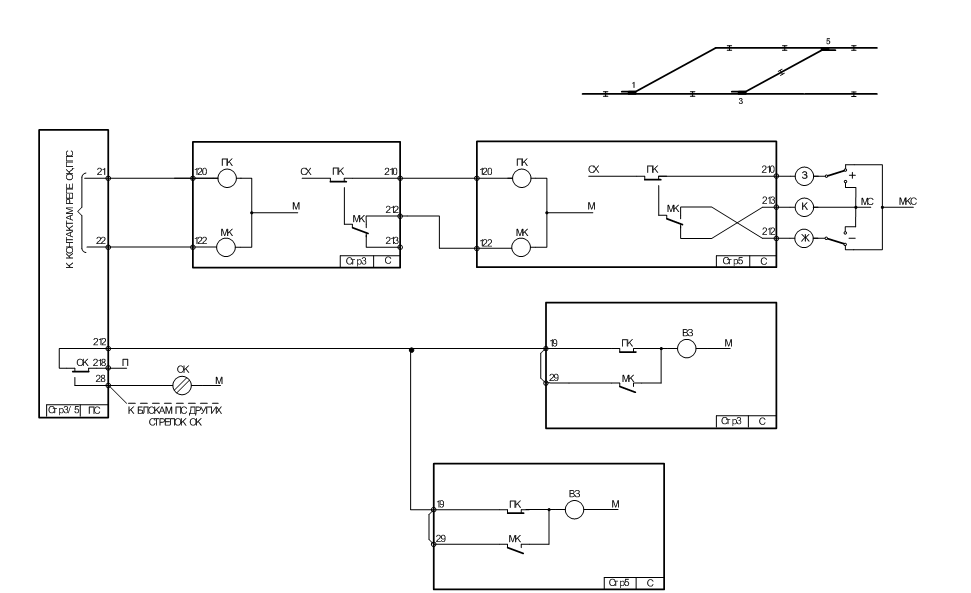

Схема автоматического перевода охранных стрелок. Контроль свободности негабаритных изолированных участков
Путевое развитие
	27
Схема контроля негабаритного участка и стрелок не участвующих, но контролируемых в маршруте
Путевое развитие
	28
Схема реле контроля положения одиночной стрелки
Путевое развитие
	29
Схема реле контроля положения стрелок съезда
Путевое развитие
	30
Список литературы 1 , , Белов автоматики и телемеханики на железнодорожном транспорте. – М.: Транспорт, 1988. – 230 с. 2 Нормы технологического проектирования устройств автоматики и телемеханики на железнодорожном транспорте НТП СЦБ/МПС-99. – СПб.: Гипротранссигналсвязь, 1999. – 32 с. 3 , , Казаков устройства автоматики и телемеханики. – М.: Транспорт, 1990. – 356 с.
