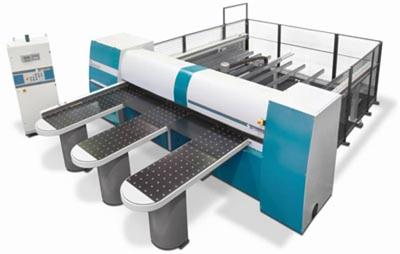

Горизонтальный форматно-раскроечный центр S 70 - 3200/4300

Горизонтальный форматно-раскроечный центр S 70 - 3200/4300

Технические характеристики

Параметр	Значение
Длина реза	3200 /4300 мм
Ход толкателя	3200 /4300 мм
Скорость подачи пильного узла	6-40 м/мин
Макс. скорость возврата пиль. узла	70 м/мин
Скорость толкателя	25 м/мин
Макс. высота реза	70 мм
Диам. главной пилы	350 мм
Диам. подрезной пилы	125 мм
Мощность мотора подрезной пилы	1,1 кВт (1,5 лс)
Мощность мотора главной пилы	7,5 кВт (10 лс)
Диам. вала главной пилы	70 мм
Диам. вала подрезной пилы	45 мм
Макс. высота прижима над столом	125 мм
Количество тисков-зажимов	5 шт
Макс. открытие тисков-зажимов	80 мм
Высота рабочего стола	940 мм
Скорость вращения главной пилы	4000 об/мин
Скорость вращения подрезной пилы	6000 об/мин
Аспирационные отверстия	2 по 150 мм + 2 по 80 мм
Передние столы	2 шт
Вес нетто S 70 - 3200/ 4300	3830 /4300 кг
Размер в упаковке S 70 - 3200, мм	5150x1100 + ящик 4200х1000
Размер в упаковке S 70 - 4300, мм	6250x1100 + ящик 5200х1000

Опции

·  Дополнительный передний стол для S 70 - 3200

·  2 шт дополнительных стола для S 70 - 4500

·  Дополнительный пневматический зажим (макс. количество для 3200 - 7 шт, для 4500 - 9 шт)

·  Столы с воздушной подушкой (рекомендуется 3 стола для 3200, 4 стола для 4500)

·  Защита-сетка по периметру

·  Лазер для визуализации линии реза

·  Охлаждение пильного диска для пластмассы и металлов, не содержащих железа

·  Электронная регулировка скорости (для мотора 7,5 кВт) вращения пилы для работы с пластмассовыми материалами и металлами.

·  Усиленный мотор пилы 9 кВт (12,5 лс)

·  Электронный контроль с ПК офис, процессор Пентиум 4, 1,7 ГГц

·  Модем для телесервиса с софтвером (только с ПК офис)

·  Программа геометрической оптимизации "Light" на станке

·  Софтвер Иления ПК для установки в офисе для реализации программ с последующим переносом их на станок

·  Программа геометрической оптимизации "Light 2" из офиса с софтвером Иления ПК

Описание станка

Горизонтальные форматно-раскроечные центры предназначены для автоматического точного раскроя без сколов пакета облицованных и необлицованных панелей. Максимальная высота пакета 70 мм.

Для увеличения производительности раскроечные центры могут оснащаться автоматической системой подачи плит из штабеля, поворотными столами, программами оптимизации раскроя.

Возможно оснастить станок софтвером для оптимизации раскроя, управление с ПК из офиса и программой печати этикеток.

Для транспортировки нужен 20-ти футовый контейнер для S 70 - 3200 и 40-ка футовый для S 70 - 4300.

Комплект поставки

- Массивная сварная станина
- Пильный агрегат нижнего расположения, перемещающийся в прорези станины по высокоточным направляющим
- Верхняя прижимная балка П-образного сечения
- Система позиционирования и точной подачи материала. Она расположена на дальней от оператора стороне станка и имеет управляемую упорную линейку с установленными на ней пневматическими клещевыми зажимами (5 шт), выравнивателями пакета, электро-механическим приводом.
Данные зажимы позволяют передвигать панель как вперед, так и назад без помощи оператора. В то время как экономичные модели конкурентов снабжены не зажимами, а небольшими толкателями, которые могут толкать панель только вперед, а для подачи назад требуется оператор.
- Подрезной узел, исключается с панели управления
- Электронный программатор CNI VIC 100, дисплей 128х1256 pixel, серийный порт
- Толкатель по всей длине реза
- Приемно-загрузочные столы гладкие: один - фиксированный 2000х600 мм у компьютера, второй - подвижный 1400х600 мм, по желанию могут быть оснащены воздушной подушкой для облегчения перемещения панелей.
- Дисковая пила HM диам. 350 мм
- Подрезная пила НМ диам. 125 мм
- Норматив СЕ

Станина	Магнитная полоса
Выравниватель	Упор направляющей толкателя
Тиски-зажимы	Профиль прижима
Толкатель с зажимами	Пильный узел

Вид сверху

Редуктор толкателя	Панель управления	Толкатель
