ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)
СООРУЖЕНИЕ ПОДВОДНЫХ ПЕРЕХОДОВ ТРУБОПРОВОДОВ МЕТОДОМ НАКЛОННО-НАПРАВЛЕННОГО БУРЕНИЯ
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) разработана на комплекс работ построительству переходов газопроводов через водные преграды способом наклонно-направленного бурения (ННБ) на стесненных, застроенных участках рек, вблизи действующих переходов трубопроводов, существующих заповедных или закрытых зон, в местах, требующих высокой экологической защиты в процессе строительства перехода.
1.2. Технические средства и методы, применяемые в процессе ННБ, разработаны на основе методов бурения нефтяных скважин в нефтедобывающей промышленности. Компоненты буровой установки для горизонтального бурения, применяемого при прокладке трубопроводов, аналогичны компонентам установок для бурения нефтяных скважин, с тем основным отличием, что установка для горизонтального бурения оснащена наклонной рампой вместо вертикальной вышки.
1.3. Бурение проводится при помощи гидромониторной буровой головки, бур приводится в движение за счет бетонитовой гидравлической промывки, подаваемой двумя отдельными дизельными насосами высокого давления через буровую штангу.
1.4. Принципиальным отличием метода наклонно-направленного бурения от обычного является то, что трубопровод при строительстве и эксплуатации не соприкасается с водной средой, которую он пересекает. Труба заглубляется на русловом участке практически на любую глубину, исключающую последующие внешние воздействия на него при любых прогнозируемых деформациях русла и берегов. Использование этого метода обеспечивает практически полную экологическую безопасность для водоемов в случае аварийных ситуаций.
1.5. Типовая технологическая карта предназначена для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС), другой организационно-технологической документации, а также с целью ознакомления рабочих и инженерно-технических работников с правилами строительными и монтажными работами.
1.6. Цель создания представленной ТТК дать рекомендуемую схему технологического процесса по строительству переходов газопроводов через водные преграды способом наклонно-направленного бурения (ННБ) показать состав и содержание ТТК, примеры заполнения необходимых таблиц.
1.7. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты на выполнение отдельных видов строительно-монтажных работ.
При привязке Типовой технологической карты к конкретному объекту и условиям строительства уточняются схемы производства, объемы работ, затраты труда, средства механизации, материалы, оборудование, и т. п.
1.8. Все Рабочие технологические карты разрабатываются по рабочим чертежам проекта, регламентируют средства технологического обеспечения и правила выполнения технологических процессов при производстве работ.
1.9. Нормативной базой для разработки технологических карт являются: СНиП, СН, СП, ГЭСН-2001 ЕНиР, производственные нормы расхода материалов, местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.
1.10. Рабочие технологические карты рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительно-монтажной организации, по согласованию с организацией Заказчика, Технического надзора Заказчика и организациями, в ведении которых будет находиться эксплуатация данного сооружения.
1.11. Применение ТТК способствует улучшению организации производства, повышению производительности труда и его научной организации, снижению себестоимости, улучшению качества и сокращению продолжительностистроительства, безопасному выполнению работ, организации ритмичной работы, рациональному использованию трудовых ресурсов и машин, а также сокращению сроков разработки ППР и унификации технологических решений.
1.12. В состав работ, последовательно выполняемых при строительстве переходов газопроводов через водные преграды способом наклонно-направленного бурения (ННБ) входят следующие виды работ:
бурение по заданному расчетному профилю пионерной (пилотной) скважины;
последовательное с нарастающим увеличением расширение скважины до требуемого диаметра набором расширителей;
протаскивание трубопровода в предварительно расширенную рабочую скважину.
1.13. Весь комплекс работ по строительству переходов способом ННБ должен проводиться специализированными организациями, имеющими на вооружении специальную буровую и другую технику, оборудование и специалистов. Работы в таких случаях выполняются по специальному проекту, выполненному с учетом требований нормативных документов и согласованному с органами Госгортехнадзора, охраны природы и других заинтересованных организаций и утвержденному Заказчиком.
1.14. В качестве ведущего механизма используется Буровая установка JET DRILL 3000.9 с тяговым усилием 300 тонн, на шасси “HITACHI”, входящая в буровой комплекс HD-850.

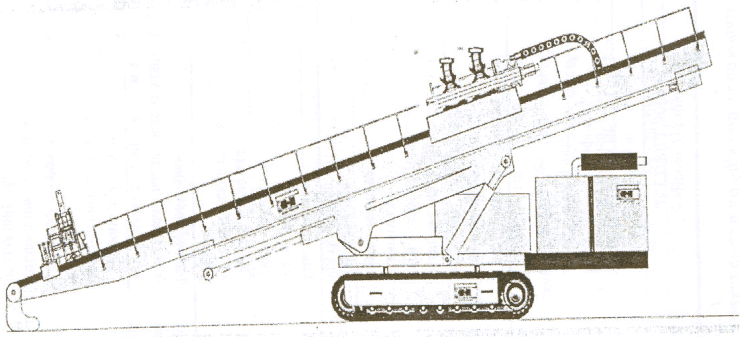

Рис.1. Буровая установка JET DRILL 3000.9
1.15. Работы выполняются круглый год и ведутся в одну смену. Продолжительность рабочего времени в течении смены составляет:
где 0,828 - коэффициент использования установки по времени в течении смены (время, связанное с подготовкой установки к работе и проведение ЕТО - 15 мин перерывы, связанные с организацией и технологией производственного процесса и отдыха машиниста - 10 мин через каждый час работы).
1.16. Работы следует выполнять, руководствуясь требованиями следующих нормативных документов:
СНиП 3.01.01-85*. Организация строительного производства;
СНиП 3.01.03-84. Геодезические работы в строительстве;
СНиП III-42-80*. Магистральные трубопроводы;
Земляные сооружения. Основания и фундаменты.
СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;
СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;
СП 108-34-97. Свод правил по сооружению подводных переходов;
ВСН 010-88. Строительство магистральных трубопроводов. Подводные переходы.
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
2.1. В соответствии со СНиП 3.01.01-85* "Организация строительного производства" до начала работ организация, выполняющая буровые работы, должна предъявить Заказчику следующую документацию:
план производства буровых работ с приложением трассировки трубопровода в вертикальной и горизонтальной плоскостях, в соответствии с проектом перехода;
схему стройплощадки с размещением оборудования (смотри Рис.2, Рис.3);
данные о предполагаемых работах по закреплению буровой установки, строительным котлованам и другим временным сооружениям;
расчеты трубопровода на различных этапах строительства (тяговое усилие, плавучесть, необходимая прочность изоляции и другие);
календарный план с указанием затрат времени в днях по отдельным этапам работ;
пояснительную записку с детальным описанием строительных работ.
Рис.2. Схема монтажной площадки при строительстве перехода трубопровода через водные преграды способом ННБ:
1 - длина монтажной площадки; 2 - длина участка трубопровода, выполняемая способом ННБ; 3 - расстояние определяемое проектом, но не менее 30 м; 4 - длина спусковой площадки; 5 - ширина монтажной площадки (по проекту); 6 - приямок для входа бура; 7 - участок выхода бура; 8 - буровая установка; 9 - ширина водной преграды.

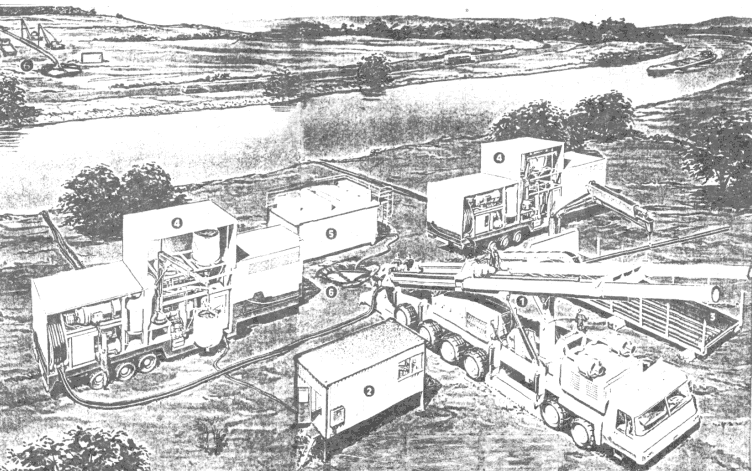

Рис.3. Схема размещения оборудования на строительной площадке при ННБ:
1 - буровая установка; 2 - станция контроля; 3 - бокс для буровых штанг; 4 - станция приготовления бентонитовой смеси; 5 - склад для отработанной пульпы; 6 - входной и выходной приямки.
2.2. Организационно-техническая подготовка к строительству и подготовительные работы включают:
проверку и корректировку проектных данных, включая данные технологического проектирования в соответствии с действительными условиями;
закрепление на местности существующих подземных коммуникаций;
контрольную нивелировку основных и привязку к ним временных реперов;
устройство временных монтажных площадок и подъездных автодорог;
разработку и перемещение во временный отвал плодородно-растительного слоя с территории площадок и подъездных дорог;
передислокация строительной техники;
монтаж буровой установки и вспомогательного технологического оборудования, складирование материалов и конструкций.
2.3. До начала работ по обустройству строительно-монтажной площадки, согласно проекту и требованиям природоохранных и согласующих органов, должны быть вынесены в натуру и закреплены соответствующими знаками:
границы строительно-монтажных площадок;
створ подземного перехода;
места расположения приямков для захода и выхода буровой скважины;
границы размещения котлованов-шламонакопителей.
|
