Модернизация гарнитуры Nokia HS-47.

Нам всем известна Гарнитура Nokia HS-47. Самая недорогая, под джек 2,5 мм. Давайте немного с ней познакомимся.


Гарнитура сделана из хорошего пластика и имеет неплохой внешний вид. Для удобства крепления предусмотрена клипса, отдельно висящая на проводе. Возможности гарнитуры минимальны: прием вызова и использование голосового набора.

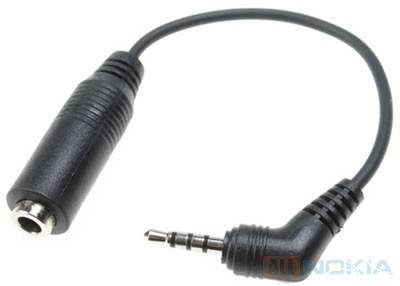

Осталось подобрать недостающие детали. Корпус у гарнитуру довольно миниатюрный и встроить туда разъем не получиться. Следовательно, нужен разъем на проводе. Самый простой способ его получить, это стандартный переходник джек 2,5 на 3,5мм.


Далее все привожу поэтапно:

    Аккуратно заточенной пластиковой картой отщелкиваем панельку под кнопкой, а затем и саму кнопку. Панелька приклеена на двусторонний скотч и прилепить ее назад не проблема. Отворачиваем открывшиеся два винтика и разбираем корпус. Аккуратно вытаскиваем внутреннюю плату. Отпаиваем старые наушники и вытаскиваем проводки из корпуса. Отрезаем у переходника штекер (нам он более не нужен) и разделвывем провод. Зачищаем и облуживаем проводки. Не забудьте оставить на проводниках каплю канифоли, это упростит пайку в гарнитуре. Просовываем провод от джека в корпус и крепим, завязав узелок. Припаиваем проводки от переходника согласно рисунку. Для простоты, я сразу выделил все цветами проводов.


Схема гарнитуры Nokia HS-47


Внутренняя распайка выхода гарнитуры Nokia HS-47

    После пайки, тщательно, смываем спиртом остатки канифоли. Это важно. Собираем в обратной последовательности. Плата в корпус, винтики, кнопка, панелька.

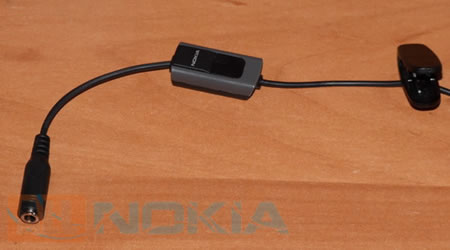

Всей работы ровно на 15 минут. Затрат минимум. А получаем мы простую и надежную гарнитуру. Причем с наушниками, которые нравятся именно Вам.
