Игровой комплекс «Росинка 1»

Игровой комплекс

«РОСИНКА 1»

Спасибо за покупку игрового комплекса из дерева «Росинка-1».

Сборка ИК «Росинка-1» является технически не сложной, но перед началом сборки рекомендуем ознакомиться с данной инструкцией.

1. Произведите сборку составных элементов конструкции

1.1 Произведите сборку составного элемента «Платформа» используя саморезы 5*60 и следующие элементы:

балка платформы 1300*80*80мм 2шт

планка платформы короткая 1140*80*35мм 3шт

планка платформы длинная 1300*94*35мм 10шт

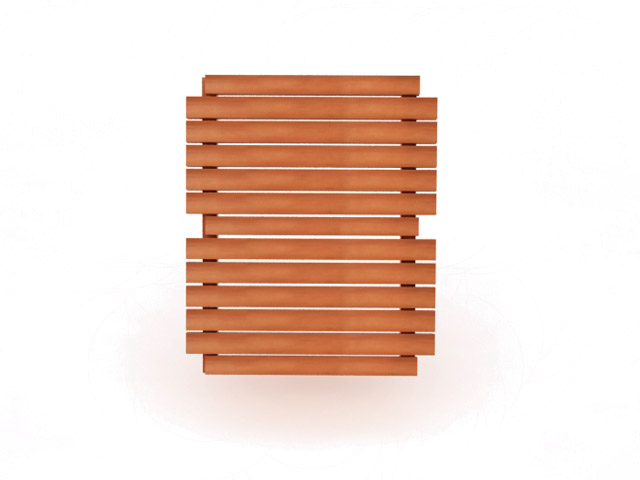

рисунок – составной элемент «Платформа»

1.2 Произведите сборку составного элемента «Лестница» используя саморезы 5*100 и следующие элементы:

опора лестницы 1760*180*40мм 2шт

ступенька лестницы 480*235*35мм 6шт

рисунок – составной элемент «Лестница»

1.3 Произведите сборку составного элемента «Руколаз» используя саморезы 5*60 и следующие элементы:

опорная планка рукалаза 1990*100*40мм 2шт

планка рукалаза 520*121*35мм 13шт

кубик рукалаза 100*100*35мм 8шт

рисунок – составной элемент «Руколаз»

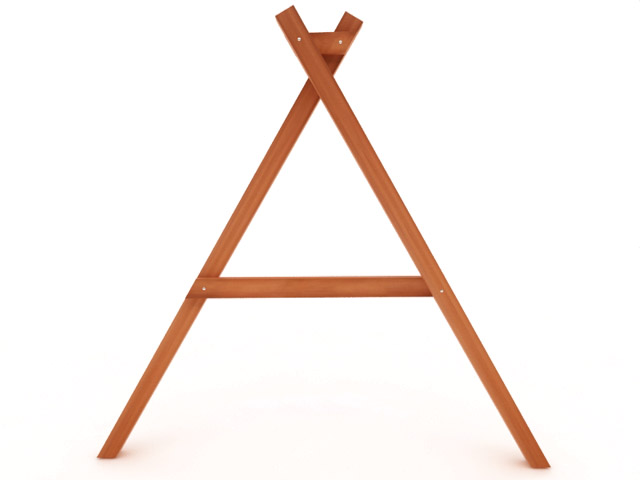

1.4 Произведите сборку составного элемента «Раскосина» используя болты 10*180 и следующие элементы:

балка раскосины 2800*80*80мм 2шт

соединение раскос балка 267*80*80мм 1шт

соединение раскос 1980*80*80мм 1шт

рисунок – составной элемент «Раскосина»

2. Произведите сборку основной конструкции используя: болты 10*180 и

основные стойки 2800*80*80мм 4 шт и составной элемент «Платформа»

3. Произведите монтаж нижних горизонтальных планок песочницы: используя глухари 6*80 и следующие элементы:

планка 1340*160*40мм 2шт, планка 1300*160*40мм 1шт, планка 1810*160*40мм 1шт как показано на следующем рисунке

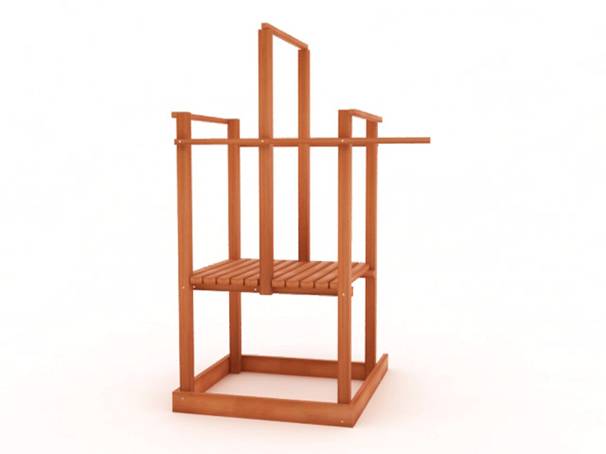

4. Произведите монтаж планок обвязки крыши 1300*80*35мм 3шт(глухарь 6*80) и конька конек 1300*80*20мм(саморез 5*60) 1шт, а так же центральных стоек 2000*80*80 2шт и балки веревочной лестницы 2500*80*80мм 1 шт(болт 10*180)

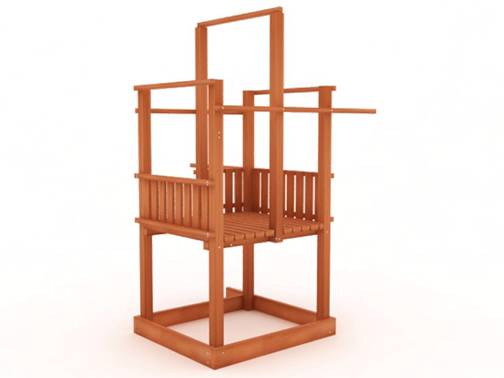

5. Произведите монтаж верхних ограждений используя:

горизонтальная планка длинного забора 1300*80*35мм 4шт и глухарь 6*80

горизонтальная планка короткого забора 690*80*35мм 2 шт и глухарь 6*80

вертикальная планка забора 680*80*18мм 25 шт и саморезы 3,5*35

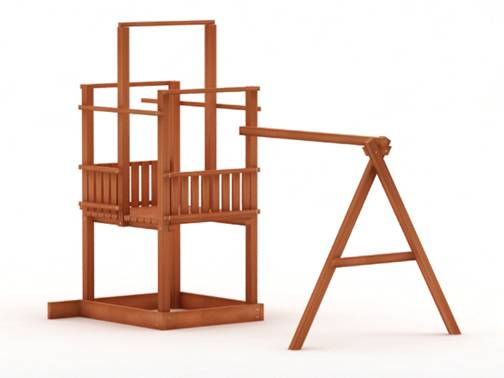

6. Произведите монтаж «Раскосины» для качелей используя балку 2800*120*80мм 1шт. и болт 10*180 3 шт

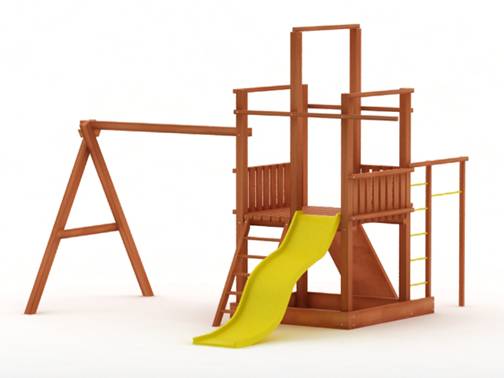

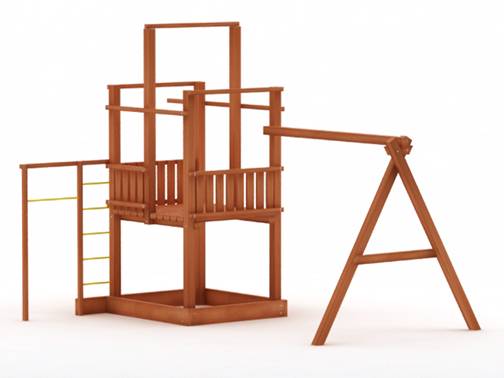

7. Произведите монтаж шведской стенки используя:

горизонтальная балка швед стенки 2510*80*80мм 1шт(болт 10*180)

вертикальная балка швед стенки 2310*80*80мм 2шт(болт 10*180)

ступень шведской стенки 5 шт

перекладина турника 1 шт.

При этом необходимо предусмотреть надежное закрепление правой крайней вертикальной балки шведской стенки. Мы рекомендуем произвести ее бетонирование.

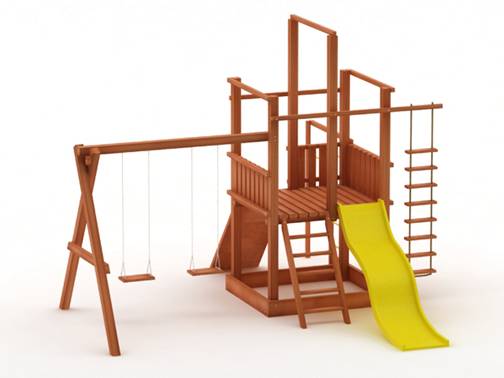

8. Произведите монтаж ската горки(саморез 6*40) , лестницы и рукохода.(глухарь 6*120)

9. Произведите монтаж веревочной лестницы используя: канат длинна 3.7 м 2 шт и ступень веревочной лестницы 600*55*35мм 8шт и качелей используя цепи 2.35 м 4 шт, качель 500*300*30мм 2шт.

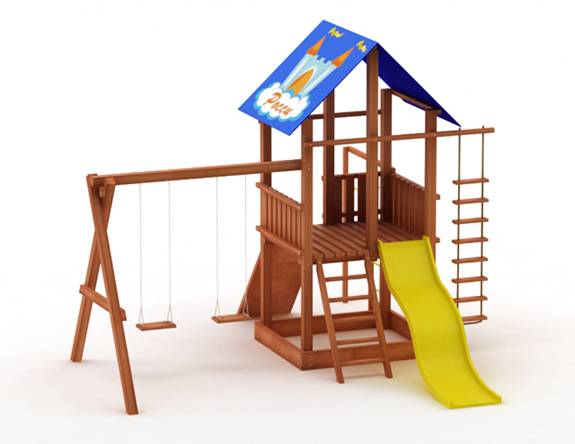

10. Произведите монтаж крыши.
