  НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ И ШАГА.

Напряжение прикосновения – это напряжение между 2–мя точками цепи тока, который одновременно касается человека.

Корпус является заземлителем. Заземлитель + заземляющие проводники – заземляющее устройство.

Rз составляет десятки Ом. Заземлитель, характерезующий сопротивление растекания тока, составляет 10 Ом заземляющие проводники из Ме.

24.09.02

– потенциал заземлителя

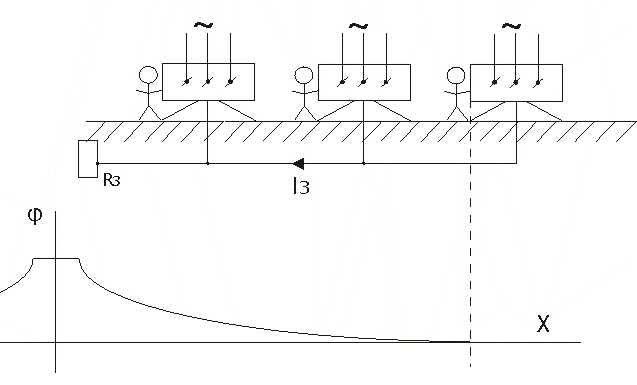

напряжение прикосновения для 1 человека:

напряжение прикосновения для 2 человек:

напряжения прикосновения для 3 человек:

В общем виде:

коэффициент напряжения прикосновения, зависящий от формы потенциальной кривой и от координаты Х. То

Человек при а при

Напряжение прикосновения с учетом падения напряжения на сопротивлении основания (на котором стоит человек) от тока через человека.

где: с – удельное сопротивление грунта.

Напряжение приложенное непосредственно к человеку = Ih*Rh

, где

коэффициент напряжения прикосновения, учитывающий падение напряжения на сопротивления основания от тока через человека.

коэффициент напряжения прикосновения, учитывающий падение напряжения на сопротивления основания от тока через человека. Для данного грунта является const.

растекание тока имеет место, если есть заземлитель.

Напряжение шага.

Напряжение шага – называется напряжение между двумя точками на расстоянии шага, на который одновременно стоит человек.

коэффициент напряжения шага, зависящий от формы потенциальной кривой и от координат Х

чем ближе к заземлению, тем Uш ↑

Напряжение шага с учетом падения напряжения на Rосн (на котором стоит человек) от тока через человека.

где
