Грейпвайн
Грейпвайн (двойной ткацкий) - наиболее надежный узел для связывания веревок одного диаметра, лент, вязки петель оттяжек, петель для закладок. Особенно удобен этот узел при связывании петли для самостраховки. Этим же узлом можно регулировать длину петли.
Техника вязания узла «Грейпвайн»

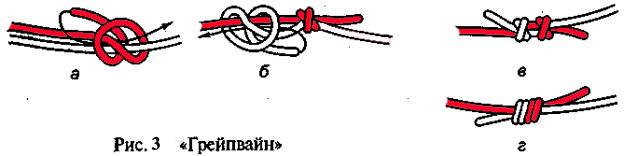

Две веревки одинакового диаметра накладываются друг на друга, завязывается как бы двойной контрольный узел с одной стороны (рис. 3, а), затем то же самое с другой (рис. 3, б). Узлы стягиваются (рис. 3, в). Контрольные узлы не вяжутся. Правильный рисунок узла показан на рисунке 3, г.
(+) - надежный и красивый узел;
(-) - для правильного вязания требуется практика;
- под нагрузкой сильно затягивается;
(!)- используется для связывания веревок одинакового и разного диаметров, рыболовных лесок;
- удобен для вязания петель, оттяжек и т. п.
УЗЛЫ ДЛЯ СВЯЗЫВАНИЯ РАЗНОТОЛЩИННЫХ ВЕРЕВОК
Встречный узел
Встречный - применяется для сращивания веревок, в том числе и одного диаметра. Рационален для связывания лент и ленты с веревкой. Хорошо держит и легко развязывается после снятия нагрузки. Применение контрольных узлов с обеих сторон обязательно.
Техника вязания узла «Встречный»

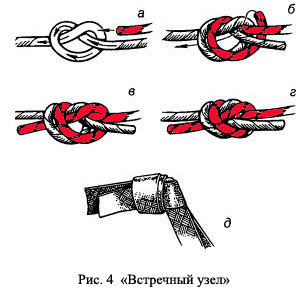

Берем две веревки одинакового диаметра, на конце одной вяжется простой узел (рис. 4, а), затем второй веревкой навстречу ходовому концу первой веревки полностью повторяем узел, чтобы он получился двойным и ходовые концы выходили в разные стороны (рис. 4, б, в). После этого узел затягивается, контрольные узлы обычно не вяжутся (рис. 4, г).
(+) - узел легко вяжется, хорошо держит;
- "не ползёт";
(-) - под нагрузкой сильно затягивается;
(!) - используется для связывания веревок любого диаметра, для лент и сочетаний лента-веревка;
- удобен для вязания различных петель, оттяжек и т. п.
ПЕТЛИ
Проводник
Проводник (дубовая петля) - образует фиксированную петлю на конце веревки. В практике туризма используется для крепления троса при помощи карабина. Не рекомендуется применять на середине веревки из-за значительного ослабления в месте нахождения узла и большой трудности его развязывания после приложения нагрузки. Известно два способа вязки: петлей и одним концом. Узел снижает среднюю прочность при сухой веревке на 78,3 - 80,75%; при мокрой - на 75,9 - 78,35%; при мерзлой на - 52,2 - 57,3%. Опасные ошибки: очень слабо затянут; очень сильно затянут; очень длинный свободный конец.
Техника вязания узла «Проводник»

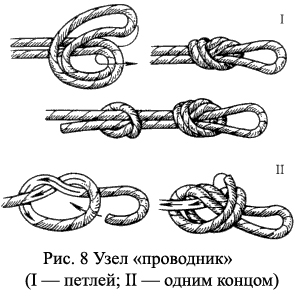

Отмеряем нужной длины конец веревки. Вяжем простой узел и расправляем его так, чтобы веревки не прилегали плотно друг к другу. Складываем петлей короткий конец веревки (чаще всего обводим вокруг опоры). Пропускаем короткий конец веревки через узел, повторяя рисунок простого узла. Расправляем узел для равномерного нагружения веревки. Завязаем контрольный узел.
(+) - узел легко вяжется как на конце веревки, так и в середине;
- может вязаться одним концом;
(-) - под нагрузкой сильно затягивается;
- 'ползёт', особенно на жесткой веревке;
(!) - используется для крепления веревочной петли к чему-либо;
- при использовании узла для организации связок (в альпинизме) необходим контрольный узел;
- не рекомендуется использовать при больших нагрузках (буксировка автомобиля и т. п.).
Двойной проводник, или «заячьи уши»
Двойной проводник (заячьи уши) - узел, образующий двойную фиксированную петлю. Используется для навески одновременно за две независимые опоры (шлямбурные крючья). Узел допускает подгонку и регулирование размеров петель до достижения равномерной нагрузки на обе опоры.
Техника вязания узла «Двойной проводник»

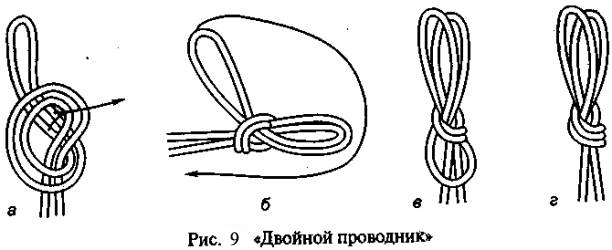

Вяжется на одной веревке. Веревка складывается вдвое, на ней вяжется «пустышка» (рис. 9, а), затягивается (рис. 9, в) и завязывается так, чтобы она развязалась, если дернуть ее за петлю. В том случае, когда «пустышка» будет завязана наоборот, узел «двойной проводник» не получится. Затем нижняя петля проносится, как показано стрелкой на рисунке 9, б, чтобы через нее прошли две верхние петли, и стягивается за верхние петли к узлу (рис. 9, в).
Правильно завязанный узел показан на рисунке 9, г. Необходимо следить, чтобы при завязывании узла не было перехлеста веревок. «Двойной проводник» не имеет контрольных узлов.
(+) - образует двойную петлю, что увеличивает ее прочность на разрыв;
- 'не ползёт';
(-) - под нагрузкой сильно затягивается;
(!) - может использоваться везде, где нужна прочная петля;
- применяется в альпинизме для организации связок, для транспортировки пострадавшего на небольшую глубину (в этом случае длина песм).
Восьмерка
Восьмерка (савойский) - стопорный узел. Используется для закрепления в узких отверстиях (например, при безкарабинной навеске за шлямбурные крючья). При вертикальных спусках - в качестве страховочного на конце веревки. Равноценные узлы получают при вязке как с левого, так и с правого направления. Достаточно надежен и легко развязывается. Узел снижает среднюю прочность веревки примерно на 20%.
Техника вязания узла «Восьмерка»

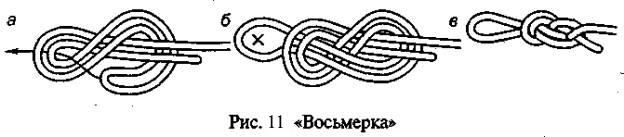

Вяжется одной веревкой. Она складывается вдвое и на конце завязывается узел, напоминающий цифру восемь (рис. 11, а, б). Узел расправляется, затягивается. Контрольный узел не вяжется (рис. 11, в).
(+) - узел легко вяжется как на конце веревки, так и в середине;
- может вязаться одним концом;
- под нагрузкой сильно не затягивается;
- 'не ползёт';
(!) - удобен для образования надежной петли;
- применяется в альпинизме для организации связок и др.
Булинь (Беседочный узел)
Булинь - называют "королем узлов". Был известен древним египтянам и финикийцам за 3000 лет до нашей эры. Несмотря на изумительную компактность, содержит элементы простого, полуштыка, ткацкого и прямого узлов. Элементы всех этих узлов в определенном сочетании дают булиню право называться универсальным. Главное преимущество - простота завязывания и развязывания после снятия нагрузки. Завязанный булинь имеет два свободных конца. Нагружать следует только тот, который образует в узле перехлестнутую, а не простую петлю. Этот узел применяется для обвязок и беседок (смотри беседочный узел) в том случае, если они завязываются из репшнура или двойной стропы грузового парашюта. Простой булинь требует фиксации контрольным узлом, так как он имеет тенденцию к распусканию. Во всех случаях булинь нужно затянуть. Узел снижает среднюю прочность веревки в пределах 45,9-49,0% (при сухой веревке - 79,1 - 81,0%, мокрой - 76,9 - 78.1%; мерзлой - 54,1 -58.6% от прочности веревки без узла). Опасные ошибки: очень слабо затянут; очень сильно затянут; длинный свободный конец веревки - опасные переплетения петель; неправильно заложена петля узла - слишком короткие или длинные петли.
Техника вязания узла «Булинь»

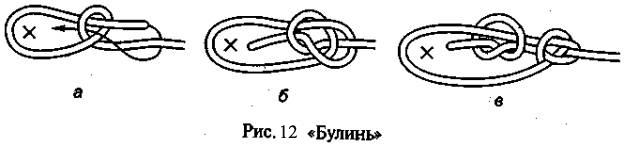

Вяжется одним концом веревки вокруг опоры. Отступив от края веревки нужное расстояние, делают петлю поворотом веревки на 180° по часовой стрелке, затем опора обносится ходовым концом (на рисунке показано крестиком) и конец продевается в образовавшуюся петлю (рис. 12, а). Следующее действие: ходовым концом обносится рабочая веревка и продевается в петлю с обратной стороны (рис. 12, б). Узел затягивается и завязывается контрольный узел (рис. 12, в).
(+) - простой и надежный узел;
- под нагрузкой сильно не затягивается;
(-) - 'ползёт' при переменных нагрузках;
(!) - применяется для крепления веревки к кольцам, проушинам и т. п., для обвязывания вокруг опоры (дерево, столб, камень и др.);
- широко используется в альпинизме для организации связок при отсутствии специальных страховочных поясов или систем (пояс + беседка). Зависание в такой грудной обвязке при падении в трещину или при срыве на скалах на время более 10 минут, даже при наличии беседки, крайне опасно для жизни из-за нарушения кровоснабжения;
- необходим контрольный узел.
Простой полуштык.
Простой полуштык является самым простым из незатягивающихся узлов и находит широкое применение.
Ходовой конец веревки сначала обносится вокруг опоры, потом вокруг коренного конца веревки и пропускается в образовавшуюся закрытую петлю. После этого ходовым концом веревки вяжется страховочный узел (можно прикреплять схваткой к коренному концу). Завязанный таким способом узел без проблем выдерживает сильную тягу. Он может передвинуться к опоре, но никогда не затянется.
Простой штык. Два одинаковых полуштыка составляют узел, который называется простым штыком.
Для того чтобы понять, правильно завязан штык или неправильно, 2 петли узла нужно сблизить. Если при этом получится стремя (выбленочный узел, поплавной узел), значит, простой штык завязан правильно. У такого штыка его ходовой конец как после первой, так и после второй калышек должен выходить одинаково над или под своим концом. У перевернутого, т. е. неправильно завязанного простого штыка, ходовой конец после второй калышки идет в противоположную сторону, не так как после первой. При сближении 2 петель перевернутого завязанного штыка вместо стремени получается полусхватывающий (коровий) узел. Если полуштыки простого штыка сделаны в разные стороны, то при натяжении веревки они будут сходиться вместе и узел будет затягиваться.
Максимальное число полуштыков в подобном узле при любых обстоятельствах не должно превышать 3, так как этого вполне достаточно и прочность в целом при большем числе полуштыков не повысится. Применение страховочного узла обязательно. Простой штык очень надежный узел его можно применять во всех случаях, когда веревку необходимо временно прикрепить к какой-нибудь опоре для сильной тяги, например, при наведении навесной переправы или при буксировке автомобиля.
Штык со шлагом от простого штыка отличается одним дополнительным шлагом вокруг опоры, к которой крепится веревка, 2 шлага делают этот узел надежнее. Применение страховочного узла обязательно.
Рыбацкий штык* (якорный узел), он у моряков считается наиболее надежным при креплении каната к скобе якоря. Рыбацкий штык в какой-то степени схож с простым штыком со шлагом. Отличается от него тем, что первый из 2 полуштыков проходит дополнительно внутри шлага, обхватывающего опору. Используя этот узел, всегда необходимо применять страховочный узел. В этом случае, даже при очень сильной тяге рыбацкий штык не затягивается и надежно держит.
Туристский штык.
Почему-то перевернутый (неправильный) штык часто применяют туристы г. Новошахтинска. Трудно отстаивать свою точку зрения, могу только сослаться на «Энциклопедию туриста» (М. 1993), с. 135, рис. узлов 56 — «простой и двойной штык». Читаем следующее: «…а вот изображены: простой штык и простой штык со шлагом…». Не смотря на ошибки, встречающиеся в тексте «Энциклопедии туриста», я все же делаю ссылку на эту книгу. Простим авторам (редакционной коллегии) ошибки в названиях и внимательно рассмотрим рисунки штыков — они прорисованы абсолютно верно! Давайте же прекратим пользоваться перевернутыми (неправильными) штыками.
Кроме рассмотренных незатягивающихся узлов, объединенных в группу «штыки», имеются и другие, например, коечный штык, простой штык с двумя шлагами, штык с обносом, обратный штык, мачтовый штык и т. д. Рассматривать эти узлы не будем. Показанных узлов этой группы вполне достаточно.
Все штыки очень надежны, если постоянно натянута веревка. При переменном характере нагрузки на веревку эти узлы могут развязываться. Поэтому, используя их, обязательно нужно вязать страховочные узлы или принайтовывать ходовой конец к коренному, т. е. закреплять ходовой конец веревки тонким шнуром или лентой.
