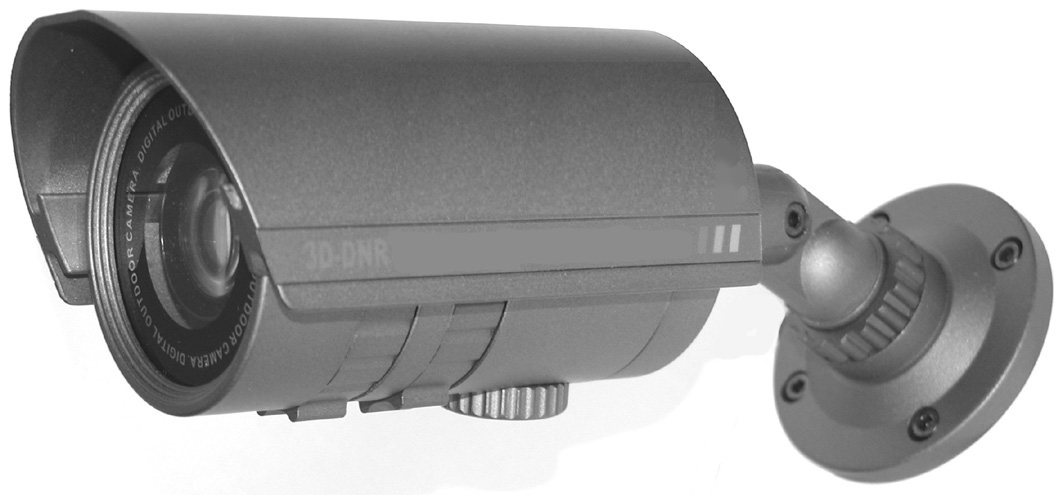

Камера телевизионная
цветного изображения с режимом «День-Ночь»
GF-SIR1357HDN-VF
Паспорт | |
f(2,8-12) mm | f(6-50) mm |
1. Назначение
Телевизионная (ТВ) камера GF-SIR1357HDN-VF предназначена для визуального наблюдения на экране монитора контролируемых зон в составе охранной телевизионной системы по ГОСТ Р 51558-2000 и может входить в состав видеосистемы с любой коммутационной аппаратурой, предназначенной для работы со стандартным видеосигналом в соответствии с ГОСТ 7845-92 (коммутаторы, квадраторы, мультиплексоры, цифровые видео регистраторы и т. п.).
2. Основные технические характеристики
Наименование параметра | Значение | |
Конструктивное исполнение ТВ камеры | Влагозащищеннаяс ИК подсветкой | |
Характеристики ИК подсветки | 12IR, λ=850нм, 25м | |
Характеристики объектива с изменяемым фокусным расстоянием, автоматической регулировкой диафрагмы и механизмом «День-Ночь» | f(2,8-12) mm | f(6-50) mm |
Тип чувствительного элемента | ПЗС матрица 1/3” Sony | |
Технология чувствительного элемента | Super HAD | |
Количество эффективных элементов | 752х582 | |
Разрешение по горизонтали, ТВЛ, не менее | 550 / 600 | |
Минимальная освещенность объекта при светосиле объектива 1/F2.0, люкс, не более | ||
в режиме «День» | 0,2 | |
в режиме «Ночь» | 0,05 | |
в режиме «SensUp x256» | 0,00001 | |
Порог переключения режимов «День-Ночь» при освещенности объекта (при F1.2), лк | устанавливается через экранное меню | |
Телевизионный стандарт | PAL / CCIR | |
Синхронизация | Внутренняя | |
Развертка: | Чересстрочная | |
-частота строк, Гц | 15625 | |
-частота полей, Гц | 50 | |
Отношение «сигнал-шум» при выключенной АРУ (AGC), дБ, не менее | 52 | |
Время накопления электронного затвора, с | От 1/50 до 1/100 000 | |
Коэффициент гамма коррекции (г) | 0,45 (от 0,05 до 1,0) | |
Размах композитного видеосигнала на нагрузке 75 Ом, В | 1,0 | |
Напряжения питания постоянного тока, В | 12±10% | |
Ток потребления (ИК выкл./вкл.), мА, не более | 250 / 370 | |
Диапазон рабочих температур, °С | от минус 30 до плюс 50 | |
Температура хранения, °С | от минус 20 до плюс 60 | |
Габаритные размеры (длина, ширина, высота), мм, не более | 188х70х90 | |
Масса, кг, не более | 0,5 |
3. Комплект поставки
Камера телевизионная GF-SIR1357HDN-VF с кронштейном | - 1шт. |
Комплект для крепления, шестигранный ключ | - 1шт. |
Паспорт | - 1шт. |
Упаковка | - 1шт. |
4. Габаритные размеры и подключение
Внимание! | Подключение и монтаж ТВ камеры производить только при отключенном питании. |

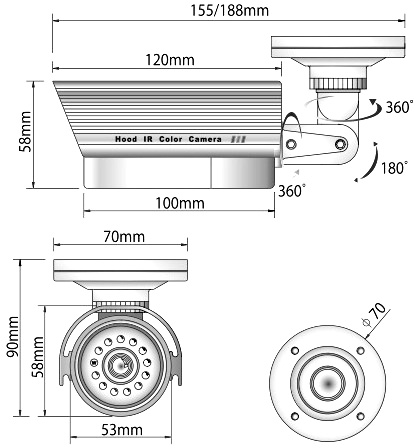

4.1. Установочные размеры камеры приведены на рис.
Назначение соединительных кабелей ТВ камеры
Наименование | Назначение |
Гнездо (BNC) | Выход полного (композитного) видеосигнала |
Вилка (Mini Jack) | Для подачи питающего напряжения постоянного тока (+12В) |
5. Выбор режима работы ТВ камеры
5.1. Режимы работы ТВ камеры устанавливаются с помощью экранного меню (OSD), которое выводится на экран контрольного монитора.
5.2. Описание экранного меню приведено в приложении 1.
Приложение 1.
Экранное меню «SETUP» (Установки)
Пункт Меню | Режимы | Описание | ||
1. LENS (Тип объектива) | DC (Режим АРД типа «Direct Drive») | BRIGHTNESS | Установка яркости изображения (100 значений) | |
RETURN | Возврат в главное меню | |||
2. EXPO-SURE (Режим экспозиции) | SHUTTER (Режим электрон-ного затвора) | 1/50 | Установка максимального значения времени экспозиции, при котором доступен режим накопления «SENS UP» | |
FLK | Установка экспозиции 1/120 сек для подавления эффектов, связанных с мерцанием источника освещения частотой кратной 50Гц | |||
1/250, 1/500, 1/2000, 1/5000, 1/10 000, 1/100 000 | Установка фиксированных значений времени экспозиции в долях секунды | |||
AGC (Режим автомати-ческой регулировки усиления АРУ) | OFF | Отключение дополнительного каскада АРУ и режима накопления «SENS UP» | ||
LOW (низкая) MIDDLE (средняя) HIGH (высокая) | Установка глубины АРУ, при которой доступен режим накопления «SENS UP» | |||
SENS-UP (Режим увеличения чувствительности путем временного накопления) | OFF | Отключение режима накопления | ||
AUTO | Включение автоматического режима и установка максимального значения (ограничения) кратности накопления из ряда: х2, х4, х8, х16, х32, х64, х128, х256 | |||
BLC (Режим компен-сация встречной засветки) | OFF | Отключение режима компенсация встречной засветки | ||
BLC (Обычный режим компенсация встречной засветки с приоритетом экспозиции в заданной зоне изображения) | GAIN (Установка величины усиления) | LOW - низкое MIDDLE - среднее HIGH - высокое | ||
DEFAULT | Установка размера и положения приоритетной зоны в заводские значения | |||
LEFT/RIGHT | Установка положения зоны по горизонтали | |||
WIDTH | Установка ширины зоны | |||
TOP/BOTTOM | Установка положения зоны по вертикали | |||
HEIGHT | Установка высоты зоны | |||
RETURN | Возврат в меню «EXPOSURE » | |||
2. EXPO-SURE (Режим экспозиции) | BLC (Режим компен-сация встречной засветки) | HSBLC (Специальный режим компенсация встречной засветки с затемнением пересвеченных участков изображения в заданной зоне) | LEVEL | Установка порога срабатывания режима |
DEFAULT | Установка размера и положения приоритетной зоны в заводские значения | |||
LEFT/RIGHT | Установка положения зоны по горизонтали | |||
WIDTH | Установка ширины зоны | |||
TOP/BOTTOM | Установка положения зоны по вертикали | |||
HEIGHT | Установка высоты зоны | |||
RETURN | Возврат в меню «EXPOSURE » | |||
D-WDR (Режим расши-ренного динами-ческого диапазона) | OFF | Отключение режима компенсация встречной засветки | ||
INDOOR | Установка режима расширенного динамического диапазона камеры при ее работе в условиях искусственного освещения | |||
INDOOR | Установка режима расширенного динамического диапазона камеры при ее работе в условиях естественного освещения | |||
RETURN | Возврат в главное меню | |||
3. WHITE BAL (Режим баланса белого) | AWB | Автоматический по цветовой температуре от | ||
ATW | Автоматический (Auto tracking white balance) | |||
MANUAL | BLUE RED | Установка уровня красного (RED) и синего (BLUE) (100 значений) | ||
AWC>SET | Установка баланса белого по белому полю при его наблюдении | |||
4. DAY NIGHT (Режим «День- Ночь») | AUTO (Режим автомати-ческого переклюю-чения) | DELAY (Задержка переключения) | Установка времени задержки переключения режимов цветного («День») и черно-белого изображения («Ночь») от 0 до 63 сек. По умолчанию – 5 сек | |
S-LEVEL | Установка порога переключения из режима «День» в «Ночь» (100 значений, по умолчанию – 50) Примечания. 1. Порог переключения из режима «День» в «Ночь» должен быть выше порога переключения из режима «Ночь» в «День». | |||
E-LEVEL | Установка порога переключения из режима «Ночь» в «День» (100 значений, по умолчанию – 25) | |||
RETURN | Возврат в меню «DAY NIGHT» | |||
COLOR | Выбор режима цветного изображения («День») | |||
B/W (Режим ЧБ изображе-ния) | BURST (Вспышка) | OFF – отключение поднесущей цвета | ||
ON – включение поднесущей цвета | ||||
RETURN | Возврат в меню «DAY NIGHT» | |||
5. 3DNR (Режим шумопо-давления) | OFF | Отключение режима шумоподавления | ||
ON> | LEVEL (Уровень) | Включение режима шумоподавления и установка его уровня | ||
6. SPECIAL (Специальные функции) | 1. CAM TITLE (Имя камеры) | OFF | Отключение отображения имени камеры | |
ON> | Включение режима отображения имени камеры, его редактирование и установка позиции на экране | |||
2. D-EFFECT (Режимы цифровой обработки изображе-ния) | FREEZE (Заморозка) | OFF – отключение режима «Заморозка» | ||
ON – включение режима «Заморозка» | ||||
MIRROR (Эффекты отображения) | OFF – отображение без эффектов | |||
MIRROR – отражение по горизонтали | ||||
V-FLIP – отображение по вертикали | ||||
ROTATE – поворот на 180 градусов | ||||
D-ZOOM (Цифровое изменение масштаба изображения) | OFF | Отключение масштабирования | ||
ON | D-ZOOM – установка масштаба изображения от 1 до 32 крат | |||
PAN – перемещение увеличенного фрагмента по горизонтали | ||||
TILT – перемещение увеличенного фрагмента по вертикали | ||||
RETURN - Возврат в меню «D-EFFECT» | ||||
GAMMA (Гамма коррекция) | Установка коэффициента гамма-коррекции от 0,05 до 1,00 с шагом 0,05 (По умолчанию - 0,45) | |||
RETURN | Возврат в меню «SPECIAL» | |||
3. MOTION (Режим детектора движения) | OFF | Отключен | ||
ON (Включение и настройка зон детектора движения) | AREA SELECT (Выбор зоны) | Выбор зоны 1,2,3 или 4 | ||
AREA DISPLAY (Отображение зоны) | OFF– отключение выбранной зоны детектора | |||
ON – включение выбранной зоны детектора | ||||
LEFT/RIGHT (Влево-Вправо) | Установка положения зоны по горизонтали | |||
WIDTH (Ширина) | Установка ширины зоны | |||
TOP/BOTTOM (Верх-Низ) | Установка положения зоны по вертикали | |||
HEIGHT (Высота) | Установка высоты зоны | |||
SENSITIVITY (Чувствит-ельность) | Установка порога чувствительности (40 значений) | |||
6. SPECIAL (Специальные функции) | 3. MOTION (Режим детектора движения) | ON (Включение и настройка зон детектора движения) | MOTION VIEW (Видимость движения) | OFF – отключение шлейфа |
ON – включение режима выделения движения в виде шлейфа | ||||
RETURN | Возврат в меню «SPECIAL» | |||
4. PRIVA-CY (Режим запретных зон) | OFF | Отключен | ||
ON (Включение и настройка запретных зон) | AREA SELECT | Выбор зоны от 1-ой до 8-ой | ||
AREA DISPLAY | OFF– отключение выбранной запретной зоны | |||
ON – включение выбранной запретной зоны | ||||
LEFT/RIGHT | Установка положения зоны по горизонтали | |||
WIDTH | Установка ширины зоны | |||
TOP/BOTTOM | Установка положения зоны по вертикали | |||
HEIGHT | Установка высоты зоны | |||
COLOR | Установка цвета запрещенной зоны (15 вариантов) | |||
RETURN | Возврат в меню «SPECIAL» | |||
5. SYNC (Синхронии-зация) | INT (Внутренняя) | Режим внутренней синхронизации камеры | ||
6. RETURN | Возврат в главное меню | |||
7. ADJUST (Настройка изображения) | SHARPNESS (Четкость) | Установка четкости (32 значения) | ||
BLUE (Синий) | Установка усиления синего канала (100 значений) | |||
RED (Красный) | Установка усиления красного канала (100 значений) | |||
8. RESET (Сброс) | FACTORY RESET (Заводские настройки) | Сохранение установок и выход из меню «FUNCTION» в меню «SETUP» | ||
RETURN | Возврат в главное меню | |||
9. EXIT | - | Выход из меню |
6. Гарантийные обязательства
Изготовитель гарантирует работоспособность изделия в соответствии с заявленными техническими характеристиками в течение 12 месяцев со дня продажи при соблюдении владельцем условий хранения, монтажа и эксплуатации.
Примечание. | Работа аппаратуры гарантируется в условиях нормальной электромагнитной обстановки. |
Гарантия не распространяется на изделие:
-имеющее механические повреждения и следы вскрытия или ремонта владельцем или третьими лицами;
-вышедшее из строя в результате нарушения условий эксплуатации;
-вышедшее из строя в результате воздействия непреодолимых сил (природных явлений, стихийных бедствий, аварий на электросетях и т. п.).
7. Гарантийный талон
№ п п | Наименование изделия | Кол-во | Сер. номер |
1. | ТВ камера GF-SIR1357HDN-VF | 1 |
Отметка ОТК ________________ (Подпись и дата) | ______________ (Дата продажи) | _________________ (подпись Продавца) | М. П. |
Настоящим подтверждаю приемку изделия в полном комплекте, пригодного к использованию, а также подтверждаю приемлемость гарантийных условий | __________________ (подпись Покупателя) |
8. Сведения о рекламациях
Дата | Количество часов работы до возникновения неисправности | Краткое содержание неисправности | Дата направления рекламации и № письма | Меры предпринятые по рекламации |
