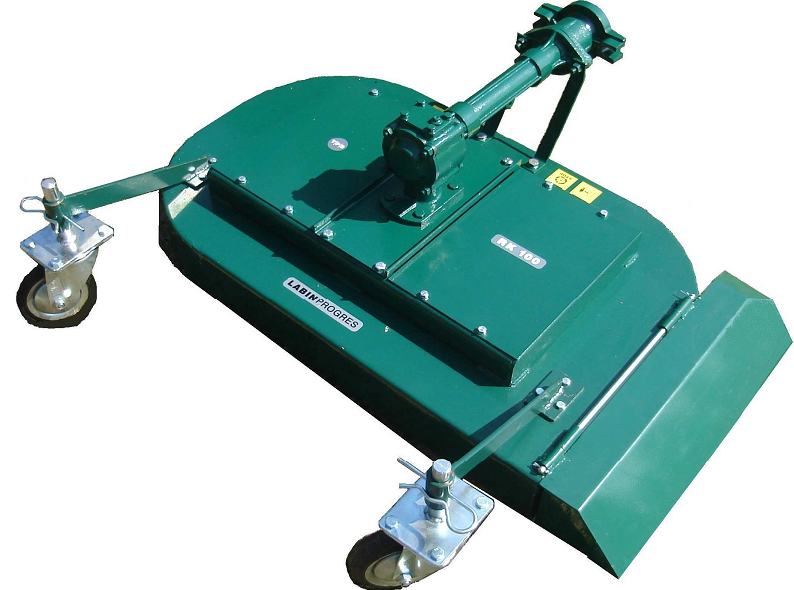

РОТОРНАЯ КОСИЛКА

RK-100

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ УХОДУ

Логотип:        TPS LABINPROGRES

LABINPROGRES – TPS d. o. o. г.         52220, г. Лабин, Хорватия

e-mail: *****@***com  //www. labinprogress. ru

СОДЕРЖАНИЕ

1.

ВВЕДЕНИЕ

1

2.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1

3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3

4.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

3

5.

РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ УХОДУ

5

6.

ЗАПЧАСТИ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

7

ПРИМЕЧАНИЕ: чертежи, описания и характеристики, которые содержатся в настоящем руководстве, не обязывают производителя Labinprogres TPS d. o.o. отказываться от права на введение изменений и производственные модификации изделия, которые не влияют на его основные характеристики.


ВВЕДЕНИЕ

УВАЖАЕМЫЕ ГОСПОДА!

       Благодарим Вас за доверие, которое вы оказали нам, купив Роторную косилку RK-100. Основные характеристики этой косилки – прочная конструкция, надежность в работе и безопасность пользователя в ходе работы. Косилка сделана из самых качественных материалов, чем обеспечивается ее долгая эксплуатация.

Мы написали это РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ с целью изначально обеспечить правильное использование устройства. Следуйте внимательно этим советам – и вы получите удовольствие и убедитесь, как долго может одно устройство работать исправно.

НЕ нашли? Не то? Что вы ищете?

Чтобы это гарантировать, необходимо использовать исключительно оригинальные запчасти. Пользователь утрачивает гарантийные права, если использует неоригинальные запчасти.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ В РАБОТЕ С РОТОРНОЙ КОСИЛКОЙ

Целью настоящего руководства является обратить внимание на потенциальные опасности, чтобы мы позаботились как о собственной безопасности, так и о безопасности других людей, которые могут казаться в радиусе нашей работы. Мы не несем никакой ответственности за последствия и ущерб, наступившие в результате пренебрежения мерами предосторожности.

-1-

Лица, не знакомые с нормами эксплуатации, не имеют право использовать устройство.

Перед установкой косилки на мотоблок прочитайте настоящее руководство по эксплуатации. Обратите внимание на знаки опасности и предостережения на самой косилке. Удалите посторонние предметы с участка перед началом косьбы. При запуске косилки визуально контролируйте, хорошо ли прилегают ножи. Если двигатель запущен, не стойте перед устройством. При работе на склонах и вблизи тропинок используйте устройство с особой осторожностью. Запрещено работать с устройством лицам моложе 16 лет. Никогда не работайте в присутствии посторонних, особенно вблизи детей и животных. Оператор несет ответственность за причинение вреда третьим лицам. В ходе работ необходимо носить жесткие рабочие ботинки из соображений безопасности. Будьте внимательны с устройством при подключенном приводе: можно лишиться пальцев или ступни. Все операции по очистке (ножей или нижней стороны корпуса косилки) и уходу производить с выключенным двигателем. Внимательно придерживайтесь порядка эксплуатации и технического ухода за устройством и двигателем. В случае неожиданной блокировки устройства обратитесь для проверки в авторизованный сервис. Запрещено включать устройство в закрытых помещениях, выхлопные газы мотора токсичны и опасны. Не наполняйте бак при работающем двигателе. Не курите вблизи топлива. Используйте только качественное топливо. Наполняйте бак через соответствующую воронку.

Знаки, призывающие к бдительности:

Прочтите руководство. Выключайте мотор при техническом уходе и сервисе. Не касайтесь устройства, стоя возле него – оно может внезапно заработать. Соблюдайте безопасную дистанцию от устройства при работе.

-2-

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Роторная косилка RK100 сконструирована для подключения к мотоблокам серии Special Green.

Рабочая ширина ножа (см):

1020

Частота вращения ножа (об/мин):

3900 макс.

Регулировка высоты косьбы (мм)

40-65

Регулировка ведущих колес

2 положения

Габаритные размеры (мм)

Длина

1146

Ширина

1194

Высота

403

Вес (кг)

92

Количество масла в коробке привода

0,20 литра

Масло, используемое для замены, марка

SAE 80W-90; API GL5; MIL-L2105D

Примечание: На мотоблоке (МТК) обязательно использовать шины 5.00х12" и 6.50/80х12"

4. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4.1. Подключение косилки к мотоблоку

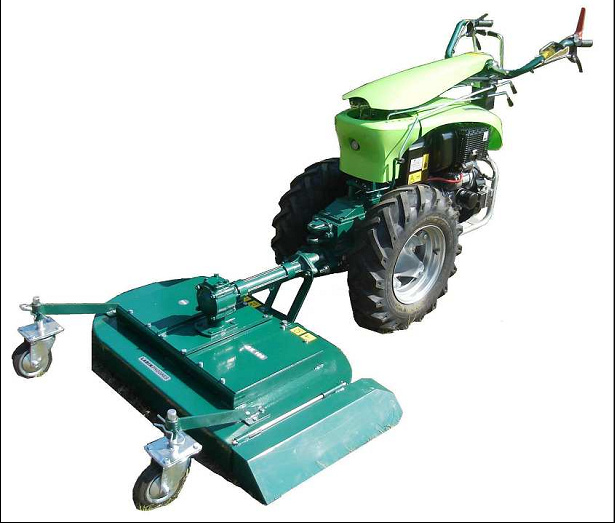

Роторная косилка конструктивно приспособлена к тому, чтобы ее можно было просто подключить к мотоблоку серии «Special GREEN» (фото 1). Навеска косилки на МТК производится следующим образом:

Фото 1

Для работы с косилкой необходимо, прежде всего, развернуть на МТК руль на 180° и надежно их зафиксировать. Поворот производится по часовой стрелке. Подключение производится следующим образом:

-3-

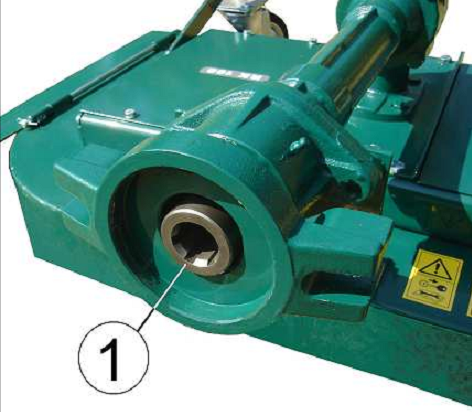

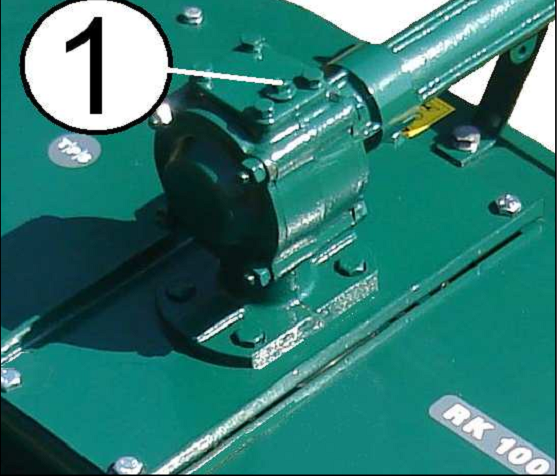

    Отцентрировать косилку на фланец МТК, центрирование произведено правильно, если внешний вал МТК войдет во втулку желобчатого элемента (1), т. е. когда фланец косилки соединится с фланцем МТК без зазора. Поместить болты (2) в проушины крепежного элемента, затем затянуть гайки (4) так, чтобы прокладки (3) были утоплены в ложе проушин.

Фото 2

4.2. Регулировка высоты косьбы

Косилка по своей конструкции позволяет регулировать высоту косьбы. Минимальная высота скашивания – 4 см, а максимальная – 6,5 см. В совокупности можно выбрать 1 из 6 различных положений, при этом 3 положения регулируются при выборе высоты ножа и 2 – при регулировке колес, т. е. Косилки.

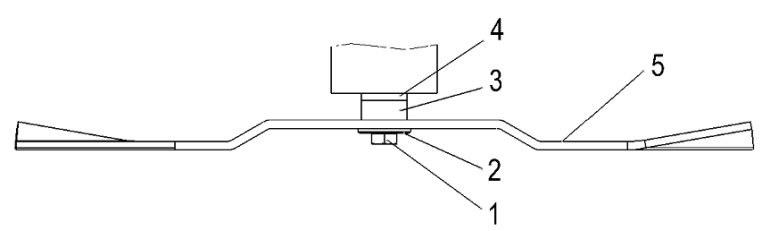

Регулировка высоты косьбы за счет ножа (Рис. 3).

Рис. 3

    Отвернуть болт (1) и снять шайбу (2). С помощью дистанционных колец (3) и (4) выбрать соответствующую высоту ножа (5). Толщина дистанционного кольца (3) составляет 15 мм, а дистанционного кольца (4) – 10 мм. После произведенных изменений снова поставить шайбу (2) и затянуть болт (1).

Регулировка высоты косьбы путем опускания косилки по отношению к колесам (см. фото 4)

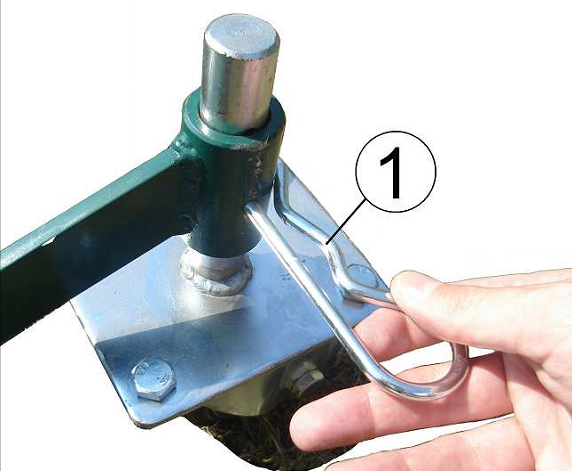

    Извлечь пружинные фиксаторы положения колеса (1). Наметить желаемое положение и закрепить фиксатором (1).


-4-

Фото 4

5. РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ УХОДУ

5.1. Чистка и текущий уход

После каждого использования косилку необходимо очистить от травы и земли, которые забиваются под кожух косилки и собираются на нем сверху. Заодно следует внимательно проверить, не повредился ли нож.

Снятие ножа для замены или заточки острия производим аналогично регулировке ножа по высоте с помощью болта (1) и шайбы (2) (см. рис. 3).

После заточки острия или замены ножа монтаж произвести в обратном порядке.

5.2. Контроль повреждений и натяжения ремня

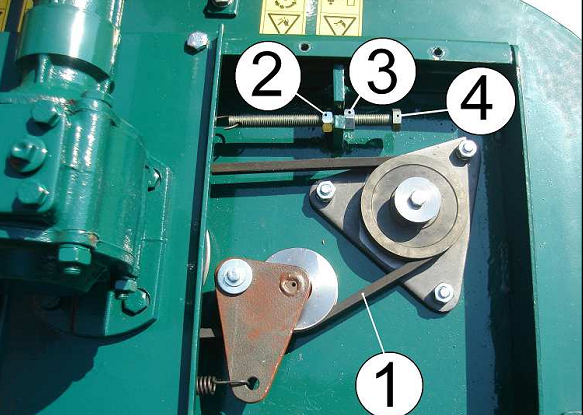

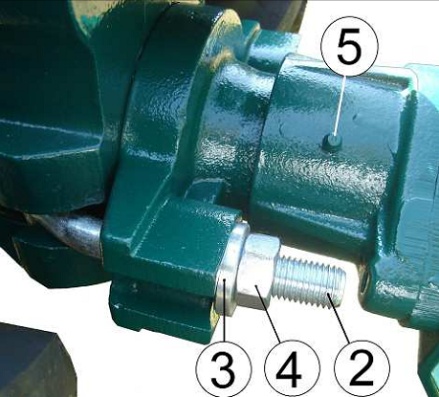

    Снять внешний кожух (см. таблицу 2, позиция 18); Осмотреть ремень и заменить новым; Проконтролировать натяжение ремня. Прогиб должен быть 10-15 мм. Ослабление и затягивание ремня производим следующим образом (см. фото 5); Ослабление ремня:

- отвернуть гайку (3) и завернуть гайку (2) до необходимой степени натяжения ремня (1);

- закрепить болт (4), закручивая гайки (2) и (3).

    Затягивание ремня производим в обратной последовательности. Снова поставить на место внешний кожух.

-5-

Фото 5

5.2. Замена и контроль масла, смазка.

Первую замену масла необходимо произвести после первых 100 часов работы, чтобы удалить отколовшиеся частицы, которые образуются в результате нормальной притирки вращающихся деталей. В дальнейшем масло меняется через каждых 800 часов работы. Замену масла производить после того, как косилка побывает в работе, чтобы масло было подогрето. Замену производим следующим путем фото (6):

    Отвинтить масляный щуп (1), перевернуть косилку так, чтобы масло стекло. Залить в коробку 0,20 л нового масла и закрутить масляный щуп.

Фото 6

Контроль масла производится визуально каждый раз вначале работы. Проверку совершаем масляным щупом, масло должно доходить до уровневой отметки, когда масло опустится ниже уровневой отметки, необходимо его пополнить.

Контролировать и по необходимости смазывать вращательный элемент (позиция 5 на фото 2).

-6-

6. ЗАПЧАСТИ И СЕРВИСНЫЕ УСЛУГИ

В течение гарантийного срока и после него ремонт производится путем вызова работника сервиса, который диагностирует и устраняет неисправности, производит замену запчастей. Чтобы добиться правильной работы, необходимо в ходе замены всегда использовать исключительно оригинальные запчасти, в противном случае возможны непредвиденные аварии.

\

Фото 7

Порядок заказа запасных частей

Чтобы заказать запчасти, нашей сервисной службе необходимо указать данные из ТАБЛИЦЫ УСТРОЙСТВА (фото 7):

название и тип устройства, год производства, фабричный номер устройства, указать искомую деталь (согласно КАТАЛОГУ ЗАПАСНЫХ ЧАСТЕЙ -  см. приложение), точный адрес заказчика.

Пример:

Роторная косилка RK-100 LA207120 Год производства: 2011 Фабричный номер: 000001 Таблица-позиция 11 - LA201579-ВАЛ - компл. 1

Производственный номер выбит на горизонтальной коробке.

ПРИМЕЧАНИЕ: Детали, которые состоят из множества элементов и которые так и заказываются, имеют название «комплект».

К косилке прилагается гарантийный паспорт и руководство по эксплуатации и техническому уходу.

-7-

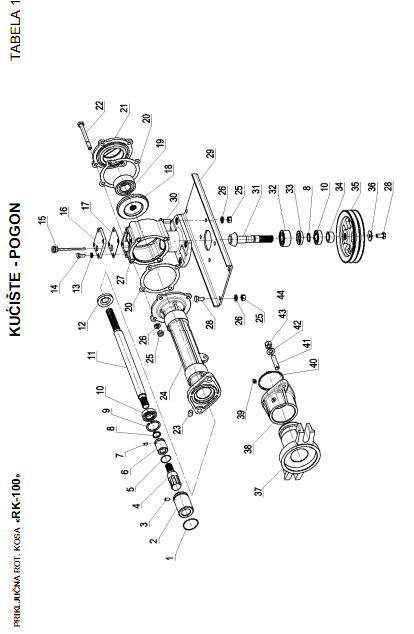

ТАБЛИЦА 1 – НАВЕСНАЯ РОТОРНОЯ КОСИЛКА RK-100. КОРОБКА ПРИВОДА

-8-


НАВЕСНАЯ РОТОРНАЯ КОСИЛКА RK-100

КОРОБКА - ПРИВОД

ТАБЛИЦА 1

Позиция

Идентификационный номер

Название

Количество

1

LA200584

ПРЕДОХРАНИТЕЛЬ

1

2

LA200098

ЖЕЛОБЧАТАЯ ВТУЛКА

1

3

LA020262

БОЛТ*8Х12* DIN 913

1

4

LA200202

ЖЕЛОБЧАТЫЙ ЭЛЕМЕНТ

1

5

LA200607

ПРЕДОХРАНИТЕЛЬ

1

6

LA200026

ЖЕЛОБЧАТАЯ ВТУЛКА

1

7

LA020261

ВИНТ 6Х10 DIN 913

1

8

LA021107

ГРОВЕР 20 DIN 471

2

9

LA021142

ГРОВЕР 42 DIN 472

2

10

LA030574

ПОДШИПНИК 6004 2RS (20X42X12)

2

11

LA201579

ВАЛ

1

12

LA030981

ШАЙБА ORB-A (20-47-7)

1

13

LA020913

ПРОКЛАДКА 8 DIN 127В

4

14

LA020183

БОЛТ*8Х18* DIN 933

4

15

LA201724

КРЫШКА*МАСЛЯНЫЙ ЩУП

1

16

LA200925

ФЛАНЕЦ

3

17

LA200923

ПРОКЛАДКА ФЛАНЦА РОТОРНОЙ КОСИЛКИ

1

18

LA201568

ТАРЕЛЬЧАТАЯ ШЕСТЕРНЯ

1

19

LA030652

ПОДШИПНИК 3206 (30Х62Х23,8)

1

20

LA200919

ГНЕЗДОВОЙ УПЛОТНИТЕЛЬ РОТОРНОЙ КОСИЛКИ -0,4

1

LA200921

ГНЕЗДОВОЙ УПЛОТНИТЕЛЬ РОТОРНОЙ КОСИЛКИ 0,2

2

LA200922

ГНЕЗДОВОЙ УПЛОТНИТЕЛЬ РОТОРНОЙ КОСИЛКИ 0,6

1

21

LA201576

КРЫШКА ВЕРТИКАЛЬНАЯ КОРПУСА КОСИЛКИ

1

22

LA020001

БОЛТ 10Х100 DIN 931

4

23

LA200585

РЕЗИНОВАЯ ПРОБКА 12

1

24

LA201716

ГОРИЗОНТАЛЬНОЕ ГНЕЗДО КОСИЛКИ

1

25

LA020604

ГАЙКА 10 DIN 934

12

26

LA020914

ШАЙБА 10 DIN 127В

12

27

LA201578

ГНЕЗДО КОСИЛКИ ВЕРТИКАЛЬНОЕ

1

28

LA020169

БОЛТ 10Х20 DIN 933

4+1

29

LA201546

ДЕРЖАТЕЛЬ ПРИВОДА КОСИЛКИ

1

30

LA020136

БОЛТ 10Х25 DIN 933

4

31

LA201574

ШЕСТЕРЕНКА С ВАЛОМ

1

32

LA030651

ПОДШИПНИК 3204 (20Х47Х20,6)

1

33

LA030902

КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ORB-A (20-40-7)

1

34

LA201573

РАЗДЕЛИТЕЛЬНАЯ ШАЙБА

1

35

LA201572

ПРИВОДНОЙ ДИСК

1

36

LA020868

ШАЙБА 10 DIN9021

1

37

LA201522

СОЕДИНИТЕЛЬ К MTK-S

1

38

LA201728

СОЕДИНИТЕЛЬ К КОСИЛКЕ

1

39

LA030401

МАСЛЁНКА АМ 6 DIN 71412

1

40

LA021033

ГРОВЕР 70 DIN 471

1

41

LA020302

БОЛТ 12Х40 DIN 938

2

42

LA020915

ШАЙБА 12 DIN 127В

2

43

LA020605

ГАЙКА 12 DIN 934

2

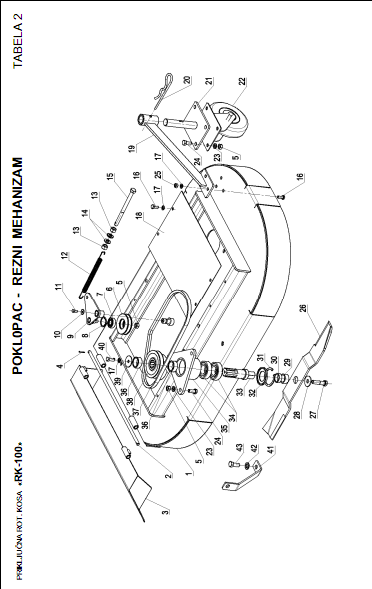

Навесная роторная косилка RK-100 КОРПУС – РЕЖУЩИЙ МЕХАНИЗМ  ТАБЛИЦА 2

Навесная роторная косилка RK-100

КОРПУС – РЕЖУЩИЙ МЕХАНИЗМ

ТАБЛИЦА 2

Позиция

Идентификационный номер

Название

Количество

1

LA220761

КОРПУС КОСИЛКИ - КОМПЛЕКТ

1

2

LA220773

НАПРАВЛЯЮЩАЯ ПРИГИБАТЕЛЯ ТРАВЫ

1

3

LA220795

ПРИГИБАТЕЛЬ ТРАВЫ

1

4

LA021233

ШПЛИНТ РАЗВОДНОЙ 3,2Х16 DIN94

2

5

LA020604

ГАЙКА 10 DIN 934

16

6

LA201517

НАТЯЖНОЙ ДИСК

2

7

LA030803

ПОДШИПНИК 6202.2RS (15Х35Х11)

2

8

LA021032

ГРОВЕР 35 DIN472

2

9

LA201518

СВАРНОЙ УЗЕЛ ЛЕВЫЙ

1

LA201541

СВАРНОЙ УЗЕЛ ПРАВЫЙ

1

10

LA020871

ШАЙБА 6 DIN 9021

2

11

LA020163

БОЛТ 6Х12 DIN 933

2

12

LA201569

НАТЯЖНАЯ ПРУЖИНА

2

13

LA020664

ГАЙКА 12 DIN 936

4

14

LA020086

ШАЙБА 12 DIN 125А

4

15

LA201571

НАТЯЖНОЙ БОЛТ

2

16

LA020167

БОЛТ 8Х20 DIN 933

14

17

LA020913

ШАЙБА 8 DIN 127В

16

18

LA220769

КРЫШКА МЕХАНИЗМА

2

19

LA220777

КРЕПЛЕНИЕ КОЛЕСА, КОМПЛЕКТ

2

20

LA201169

ПРУЖИННЫЙ ПРЕДОХРАНИТЕЛЬ

2

21

LA201583

КРЕПЛЕНИЕ КОЛЕСА – СВАРНАЯ ДЕТАЛЬ

2

22

LA031151

КОЛЕСО РОТОРНОЙ КОСИЛКИ 150

2

23

LA020914

ШАЙБА 10 DIN 127В

14

24

LA020136

БОЛТ 10Х25 DIN 933

14

25

LA020603

ГАЙКА 8 DIN 934

6

26

LA220774

НОЖ

2

27

LA020109

БОЛТ 12Х1,25Х30-10,9 ЛЕВЫЙ DIN 933

2

28

LA020865

ШАЙБА 12 DIN 9021

2

29

LA201533

ДИСТАНЦИОННАЯ ПРОКЛАДКА 15

2

30

LA201534

ДИСТАНЦИОННАЯ ПРОКЛАДКА 10

2

31

LA021146

ГРОВЕР 62 DIN 472

2

32

LA220784

ЗАЩИТА ПОДШИПНИКА

2

33

LA2200776

ОСЬ НОЖА

1

34

LA030584

ПОДШИПНИК 6206 2RS (30Х62Х16)

4

35

LA220786

КОРОБКА ПОДШИПНИКА

2

36

LA220786

ДИСТАНЦИОННАЯ ПРОКЛАДКА 15

4

37

LA031867

КЛИНОВОЙ РЕМЕНЬ А 875 Li

2

38

LA220785

ДИСК ПАССИВНОГО ПРИВОДА

2

39

LA220779

ДИСК

2

40

LA020168

БОЛТ 8Х25 DIN 933

2

41

LA220775

КРЕПЛЕНИЕ

2

42

LA020915

ШАЙБА 12 DIN 127B

2

43

LA020170

БОЛТ 12Х30 DIN 933

2
