Синтез и нелинейно-оптические свойства полиэфирполиолов с азохромофорными группами различного строения

Статья публикуется по материалам выступления на XX Всероссийской конференции

“Структура и динамика молекулярных систем”. Яльчик-2013.

Публикация доступна для обсуждения в рамках функционирования постоянно

действующей интернет-конференции “Бутлеровские чтения”. http:///readings/

  Поступила в редакцию 12 июля 2013 г. УДК 541.64, 544.032, 547-304.4, 54-126.

Синтез и нелинейно-оптические свойства полиэфирполиолов

с азохромофорными группами различного строения

© Назмиева1+ Гульшат Наиловна, Вахонина1 Татьяна Анатольевна,

Шарипова1 Сирина Музагидановна, Иванова1 Наталия Владимировна,

Низамеев1 Ирек Рашатович, Валитов1 Мурад Искандерович,

Смирнов2 Николай Николаевич, Якиманский2 Александр Вадимович

и Балакина1* Марина Юрьевна

1 Федеральное государственное бюджетное учреждение науки Институт органической

и физической химии им. КазНЦ РАН. Ул. Арбузова, 8. г. Казань, 420088. Республика Татарстан. Россия. Тел: [phone]. E-mail: *****@***ru.

2 Институт высокомолекулярных соединений РАН. Большой проспект, 31.

г. Санкт-Петербург, 199004. Россия. Тел: [phone]. E-mail: *****@***com

_______________________________________________

*Ведущий направление; +Поддерживающий переписку

Ключевые слова: нелинейно-оптические полимеры, электретирование, эпоксиаминные олигомеры, азохромофоры, хромофор дендритного типа.

Аннотация

Работа посвящена синтезу и изучению нелинейно-оптических свойств реакционноспособных полиэфирполиолов на основе диглицидилового эфира бисфенола-А и п-аминобензойной кислоты с азохромофорами различного строения.

Введение азохромофоров в боковую цепь олигомера осуществлялось в ходе реакции этерифи-кации двумя способами: двустадийным или одностадийным. В первом случае сначала получали анилинсодержащий олигомер, а затем проводили реакцию азосочетания, получая олигомер с азохромофором. Во втором случае функционализацию реакционноспособного олигомера проводили непосредственно гидроксилсодержащим азохромофором. Структура олигомеров подтверждена физико-химическими методами исследования. Наличие реакционноспособных гидроксильных групп в цепи синтезированного олигомера позволяет получить сетчатые полимеры, используя в качестве сшивающего агента диизоцианаты.

Методом наливки при вращении были изготовлены тонкие пленки, толщина которых составляет 200-300 нм. Для получения материала с квадратичной нелинейно-оптической активностью проведено электретирование пленок в поле коронного разряда. Методом генерации второй гармоники измерены нелинейно-оптические коэффициенты синтезированных материалов.

Введение

В настоящее время полимерные материалы с квадратичными нелинейно-оптическими (НЛО) свойствами привлекают пристальное внимание исследователей как возможные канди-даты для создания на их основе оптоэлектронных устройств [1-3]. Такие материалы обладают большим и быстрым НЛО откликом, малой величиной диэлектрической проницаемости в широком диапазоне частот, а также простотой изготовления, удобством обработки и широкими возможностями модификации структуры и свойств благодаря использованию различных синтетических подходов.

Создание квадратичного НЛО материала включает следующие основные стадии: синтез подходящей полимерной матрицы; синтез дипольных хромофоров, отвечающих за прояв-ление эффекта на молекулярном уровне, и введение их в полимерную матрицу; создание тонких пленок на основе синтезированного полимера и, наконец, получение квадратичного НЛО материала путем создания нецентросимметричной организации хромофоров в составе полимера их ориентированием во внешнем электрическом поле [4]. Установленная ориен-тация хромофоров в матрице является термодинамически нестабильной и исчезает со вре-менем. Для предотвращения релаксации ориентационного порядка диполей хромофоров в НЛО полимерах часто используют сшивку полимерных цепей с образованием сетчатой структуры [4].

При достаточно высокой концентрации хромофоров в матрице диполь-дипольное вза-имодействие между ними может приводить к их агрегации и, как следствие, к снижению НЛО активности материала [5]. В качестве одного из путей преодоления этой проблемы в настоящее время развивается подход, основанный на использовании хромофор-содержащих дендритных фрагментов, структура которых позволяет осуществить пространственное разде-ление хромофоров и свести к минимуму нежелательное диполь-дипольное взаимодействие между ними [6].

В качестве НЛО единиц могут быть использованы азохромофоры, которые могут быть ковалентно связаны с несущей цепью полимера либо сами по себе, либо в составе дендрит-ного фрагмента.

Эпоксиаминные матрицы широко используются для создания полимерных материалов с квадратичной НЛО активностью благодаря простоте обработки и полинга, а также низким оптическим потерям полимеров этого класса. В таких материалах хромофорные группы, как правило, ковалентно присоединяются к несущей цепи полимера таким образом, что электро-нодонорная группа хромофора является частью основной цепи [7, 8]. Для таких материалов получены достаточно высокие значения НЛО коэффициентов, в частности, при исполь-зовании азохромофоров с акцепторной нитрогруппой d33 имеет порядок 60 пм/В (λ = 1064 нм) [8], а с трициановиниленовой группой – 66 пм/В (λ = 1542 нм) [9].

Поскольку величина НЛО коэффициента сильно зависит от эффективности полинга, которая определяется подвижностью хромофорных групп в полимерной матрице, можно предположить, что введение хромофора в боковую цепь полимера через спейсерную группу позволит обеспечить удовлетворение этого требования более эффективно, чем в том случае, когда донорная группа хромофора входит в состав несущей цепи.

В связи с этим, целью настоящей работы являлось получение эпоксиаминных олиго-меров на основе диглицидилового эфира бисфенола А (ДГЭБА) и п-аминобензойной кислоты (п-АБК), содержащих в боковой цепи органические хромофорные группы различного строе-ния (азохромофоры или дендритные фрагменты с азохромофорами в ветвях дендрона) и исследование их НЛО свойств.

Экспериментальная часть

Растворители, применяемые в работе, очищали по стандартным методикам. N-этил-N-гидро-ксиэтиланилин, 3,5-дигидроксибензиловый спирт, N-этил-N-(2-гидроксиэтил)-4-(4-нитрофенилазо)-анилин (DR1) применяли без предварительной очистки. 4-нитробензолдиазоний тетрафторборат синтезировали по методике [10].

Синтез реакционноспособного эпоксиаминного олигомера (ОАБ) на основе ДГЭБА и п-АБК описан в работе [11].

Синтез дендритного фрагмента с азохромофорами в ветвях дендрона – 3,5-бис[2-(N-этил-4-(4’-нитрофенилазо)анилино)-этокси]бензилового спирта (АзоДФ) – проводили по методике, при разра-ботке которой за основу были взяты данные работы [12].

Синтез N-этил-N(2-хлорэтил)анилина проводили по описанной в литературе методике [12]. Ткип = 73 oС/0.4 мм. рт. ст, выход составил 60%. ЯМР 1Н (ацетон-d6), д м. д.: 1.14 (т, - CH3, 3H), 3.45 (м, N-CH2-CH3, 2H), 3.66 (с, N-CH2-CH2-Cl, 4H), 6.63 (т, Ar-H, пара-положения относительно N, 1Н), 6.72 (д, Ar-Н, орто-положение относительно N, 2Н), 7.17 (т, Ar-Н, мета-положение относительно N).

Синтез 3,5-бис[2-(N-этиланилино)этокси]бензилового спирта. Смесь N-этил-N(2-хлорэтил)-анилина (4.041 г 0.022 моль), 3,5-дигидроксибензилового спирта (1.401 г 0,01 моль), безводного карбоната калия (10 г 0.072 моль), йодида калия (0.5 г), и 30 мл ацетона нагревали при 56 °С в атмосфере аргона при интенсивном перемешивании в течение 48 часов. Реакционную смесь прилили к 500 мл холодной воды и экстрагировали хлористым метиленом. Экстракт концентрировали и осадили петролейным эфиром. Продукт очищали перекристаллизацией из толуола. Осадок сушили при 70 °С в вакуумном шкафу в течение 48 часов. Получили прозрачные кристаллы с Тпл = 110 °С, выход 30%. ЯМР 1Н (CDCl3), д, м. д.: 1.21 (т, - СН3, 6Н), 3.48(м, N-CH2-CH3, 4H), 3.71 (т, N-CH2CH2-O, 4H), 4.11 (т, N-CH2CH2-O, 4H), 4.59 (c, Ar-CH2-OH, 2H), 6.32 (c, Ar-H, пара-положение относительно –СН2ОН, 1Н), 6.47 (с, Ar-Н, орто-положение относительно –СН2ОН, 2Н), 6.78 (м, Ar-Н, орто - и пара-положения относительно N, 6Н), 7.28 (т, Ar-Н, мета-положение относительно N).

Синтез 3,5-бис[2-(N-этил-4-(4’-нитрофенилазо)анилино)-этокси]бензилового спирта (АзоДФ). В охлаждаемый до 13 °С раствор 3,5-бис[2-(N-этиланилино)этокси]бензилового спирта (0.1078 г, 2.48 ммоль) в 3 мл ДМФА присыпали 4-нитробензолдиазоний тетрафторборат (0.07064 г, 2.976 ммоль). Ацетат натрия (0.0407 г) добавляли в реакционную смесь в два приема: через 10 и 30 минут после введения соли диазония. Реакцию проводили при комнатной температуре в течение 2.5 часов. Затем реакционную массу высаждали в воду, далее продукт очищали перекристаллизацией из толуола. ЯМР 1Н (ТГФ-d8), д, м. д.: 1.26(т, - СН3, 6Н), 3.64 (м, N-CH2-CH3, 4H), 3.85(т, N-CH2CH2-O, 4H), 4.16(т, N-CH2CH2-O, 4H), 4.71(c, Ar-CH2-OH, 2H), 6.40 (c, Ar-H, пара-положение относительно –СН2ОН, 1Н), 6.75 (с, Ar-Н, орто-положение относительно –СН2ОН, 2Н), 6.92 (д, Ar-Н, орто-положение относительно N, 6Н), 7.88 (т, Ar-Н, мета-положение относительно N), 7.92 (д, Ar-Н, орто-положение относительно N=N, 6Н), 8.33 (д, Ar-Н, мета-положение относительно N=N).

Функционализация олигомеров азохромофором DR1 и азодендритным фрагментом проводилась по одинаковым методикам; в качестве примера она описана для случая АзоДФ.

Двустадийная функционализация полиэфирполиола хромофором дендритного строения. Реакцию проводили в плоскодонной колбе при комнатной температуре в течение 22 часов. На первой стадии провели функционализацию ОАБ с 3,5-бис[2-(N-этиланилино)этокси] бензиловым спиртом. К раствору ОАБ (0.11 г, 0.17 ммоль) в 10 мл ТГФ присыпали 4-диметиламинопиридин (ДМАП) (0.015 г), дициклогексилкарбодиимид (ДЦГКДИ) (0.06 г, 0.299 ммоль) и 3,5-бис[2-(N-этиланилино)этокси] бензиловый спирт (0.1 г, 0.23 ммоль). По окончании реакции смесь фильтровали от образовавшегося осадка – дициклогексилмочевины, и олигомер высаждали в гексан. Для очистки олигомера операцию растворение – высаждение из ТГФ в гексан повторили дважды. Выделенный таким образом олигомер сушили в вакуумном шкафу до постоянной массы. Выход олигомера составил 0.11 г (62% от теоретического).

На второй стадии проводили азофункционализацию олигомера, содержащего анилиновый фрагмент. В раствор олигомера (0.056 г, 0.063 ммоль) в 15 мл ТГФ при перемешивании магнитной мешалкой порционно присыпали 4-нитробензолдиазоний тетрафторборат (0.0149 г, 0.69 ммоль). Ацетат натрия (0.01023 г, 0.125ммоль) добавляли в реакционную смесь в два приема: через 10 и 30 минут после введения соли диазония. Далее реакционную смесь выдерживали при перемешивании при комнатной температуре в течение 6 часов. Полученный олигомер очищали трехкратным растворением-высаждением из ТГФ в гексан и сушили в вакуумном шкафу до постоянного веса. Выход олигомера 0.06г (83% от теоретического). После проведения реакции азосочетания анилин-содержащего олигомера (X = a) (см. схему) выход составляет 83% от теоретического.

Одностадийная функционализация полиэфирполиола хромофором дендритного строения. Введение хромофора в одну стадию проводили в тех же условиях, что и функционализацию олигомера анилиновым фрагментом. Навеску ОАБ (0.048 г, 0.1 ммоль) растворили в 10 мл ТГФ. Затем в раствор олигомера при перемешивании присыпали (ДМАП) (0.009 г), (ДЦГКДИ) (0.027 г, 0.13 ммоль), АзоДФ (0.08 г, 0.11 ммоль) в указанной последовательности. Выход олигомера составил 0.1 г (83% от теоретического).

При функционализации эпоксиаминного олигомера хромофором DR1 выход составил 80%.

ЯМР 1Н спектры были получены на спектрометре AVANCE 600 Bruker. УФ-видимые спектры снимали на спектрометре Lambda 35 Perkin Elmer в растворе ТГФ. Температуру стеклования и термостойкость олигомеров определяли методами ДСК (скорость нагрева образца 2 °С/мин) и ТГА на приборе SDT Q600 V20.5 Build 15.

Тонкие пленки изготавливали методом наливки при вращении из 7% раствора олигомера в циклогексаноне на стеклянных подложках при скорости вращения центрифуги 5000 об/мин в течение 60-90 с. Для удаления остатков растворителя образцы выдерживали в вакуумном шкафу при ком-натной температуре в течение 10-16 часов. Толщину плёнок измеряли методом атомно-силовой микроскопии (АСМ) в прерывисто-контактном режиме сканирующим зондовым микроскопом MultiMode V Veeco.

Для изучения квадратичного НЛО отклика полинг полученных полимерных пленок был проведен в поле коронного разряда, напряжение короны 6.5 кВ, напряжение на сетке 600 В, рас-стояние от иглы до поверхности плёнки 1см.

Нелинейно-оптические характеристики полученных полимерных пленок измеряли методом генерации второй гармоники (ГВГ); использовалось излучение импульсного Nd3+: YAG лазера (длина волны 1064 нм, длительность импульса 15 нс, плотность мощности на образце 10 кВт/см2).

Результаты и их обсуждение

В данной работе в качестве полимерной матрицы использовались реакционноспособные полиэфирполиолы, полученные на основе ДГЭБА и п-аминобензойной кислоты. Выбор данного полимера обусловлен наличием реакционноспособных карбоксильных групп, по которым можно вводить хромофоры в боковую цепь олигомера посредством реакции этери-фикации. Для пространственно затруднённых и склонных к элиминированию под действием кислот реагентов существует метод мягкой этерификации, носящий имя этерификации Стеглиха [13], когда реакция между гидроксильными и карбоксильными группами проис-ходит в присутствии дициклогексилкарбодиимида ДЦГКДИ и небольших количеств ДМАП.

Для введения хромофоров в боковую цепь олигомера в ходе реакции этерификации можно использовать два пути: двустадийный и одностадийный. Двустадийный подход сос-тоит во введении производных анилина в олигомер на первой стадии и проведении реакции азосочетания на второй стадии, где в качестве азосоставляющей выступает анилинсодер-жащий фрагмент олигомера, а в качестве диазосоставляющей − п-нитробензолдиазоний тетра-фторборат.

Для проведения одностадийной функционализации необходимо сначала синтезировать реакционноспособный азохромофор, который затем вводится в боковую цепь олигомера. Однако синтез и последующая очистка азохромофора является очень трудоемким и затратным процессом.

Ранее нами был разработан двустадийный способ введения азохромофора в полимерную матрицу при синтезе полиэфирполиолов, содержащих азохромофоры в основной цепи [10], и метакриловых сополимеров, содержащих азохромофоры в боковой цепи [14]. Такой подход позволил получить олигомеры с высокой молекулярной массой и достаточно большим содержанием хромофорных групп (до 60 % масс.).

Поэтому именно двустадийный подход был использован нами для синтеза полиэфир-полиолов с азохромофорами в боковой цепи (см. схему реакции).

В результате проведения двустадийной реакции получены продукты, представляющие собой аморфные порошки, хорошо растворимые в полярных органических растворителях, имеющие оранжевый цвет – в случае олигомера с хромофором DR1 и красный – в случае олигомера с хромофором дендритного строения.

Однако анализ данных, полученных с помощью физико-химических методов исследо-вания, показал, что степень функционализации при двустадийном синтезе составляет всего ~ 30 % мол. Похожие результаты были получены при функционализации полиакриловой кис-лоты хромофором дендритного типа с различными электроноакцепторными группами [12].

Поэтому, была проведена реакция этерификации между карбоксильными группами олигомера и гидроксильными группами азохромофоров, синтезированными для этих целей (см. схему, c, d). Функционализацию олигомера проводили при небольшом избытке хромо-форов при комнатной температуре, при перемешивании в течение 22 часов.

Продукт представляет собой порошки красно-малинового и насыщенно-красного цветов в случае введения хромофора DR1 и АзоДФ, соответственно. Структура и состав полученных олигомеров подтверждены физико-химическими методами исследования.

Степень функционализации олигомера, рассчитанная по ЯМР 1Н спектрам, составила 70 % мол. при функционализации хромофором DR1 и 60 % мол. при функционализации АзоДФ.

На рис. 1 представлены изменения в ароматической части спектров ЯМР №Н эпокси-аминного олигомера в ходе функционализации: для олигомера с DR1 (рис. 1, 1а-г) и для олигомера с АзоДФ (рис. 1, 2а-г).

На рис. 1, представлены спектры 1а и 2а исходного олигомера ОАБ. После введения в олигомер анилиновых фрагментов обычного или дендритного строения в спектре появляются новые пики протонных сигналов, характерные для протонов бензольного кольца N-этил(N-гидроксиэтил)анилина (1б) - 7.44 м. д. (мета-протоны), уширенный сигнал в области 6.8 м. д. (орто - и пара-протоны), и 3,5-бис[2-(N-этиланилино) этокси]бензилового спирта (2б) 6.32 м. д. (пара-положение относительно –СН2ОН), 6.47 м. д. (орто-положение относительно –СН2ОН, 2Н), 6.78 м. д. (орто - и пара-положения относительно N), 7.28 м. д. (мета-положение отно-сительно N).

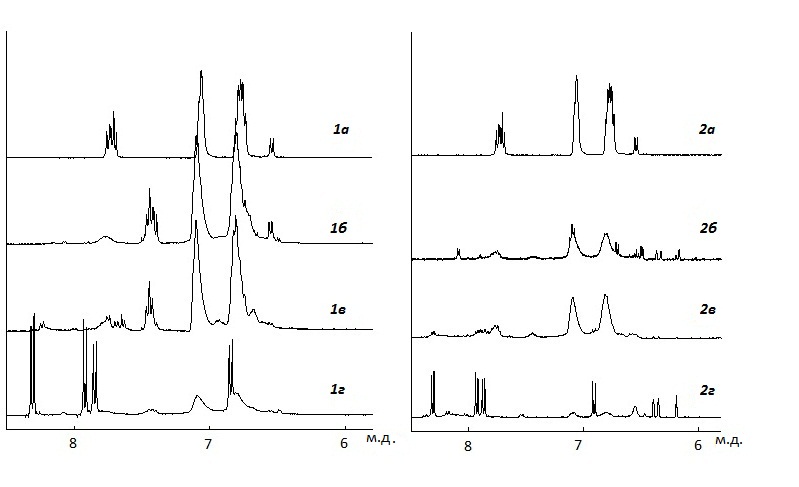

Рис. 1. Изменения ароматической части ЯМР 1H спектров олигомеров в ходе функционализации хромофором DR1: 1а-г и хромофором дендритного строения: 2а-г

После проведения второй стадии, то есть реакции азосочетания, на спектрах 1в и 2в исчезают сигналы от протонов в пара-положении бензольного кольца анилиновых фрагмен-тов и появляются новые пики, относящиеся к протонам в мета - и орто-положениях бен-зольных колец азо-фрагмента: в области 8.24 м. д., 7.68 м. д. для ОАБ+DR1 и 8.32 м. д. 7.88 м. д. для ОАБ+АзоДФ. Спектры 1г и 2г соответствуют олигомерам, функционализированным DR1 и АзоДФ в одну стадию.

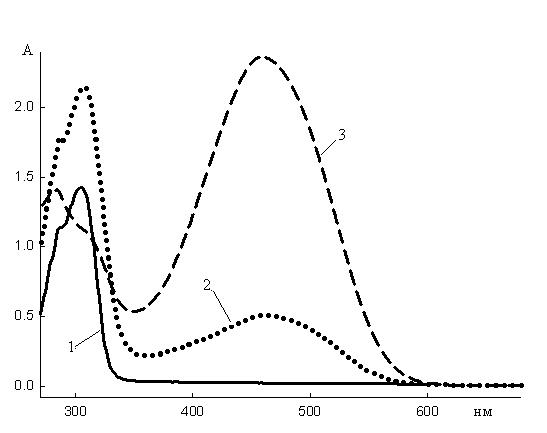

Рис. 2. УФ спектры полиэфирполиолов: ОАБ до функционализации (1), после функционализации в две стадии (2), в одну стадию (3).

На рис. 2 представлены УФ спектры исход-ного (1) и функционализированных АзоДФ (2 и 3) олигомеров. Как видно из рисунка, при функ-ционализации олигомера появляются полосы по-глощения в видимой области спектра, характер-ные для азохромофорного фрагмента.

Сравнение спектров 2 и 3 подтверждает заключение, что при проведении одностадийного синтеза (3) степень функционализации значи-тельно выше, чем при двустадийном процессе (2). Спектры снимали при одинаковых условиях и при одинаковой концентрации олигомера в ТГФ.        В табл. 1 приведены некоторые физико-химические характеристики функционализиро-ванных эпоксиаминных олигомеров.

Введение хромофорных групп приводит к существенному увеличению температуры стекло-вания олигомера. На примере ОАБ+DR1 можно заключить, что увеличивается термо-стойкость олигомера. Содержание хромофорных групп составляет 32.2 % масс. для олигомера ОАБ+АзоДФ и 24.5 % масс. для олигомера ОАБ+DR1.

       Поскольку олигомер ОАБ в своем составе имеет реакционноспособные гидроксильные группы, на основе ОАБ+DR1 и ОАБ+АзоДФ были получены сетчатые полимеры; в качестве сшивающего агента использовался метилендифенилдиизоцианат (МДИ).

Кинетику взаимодействия гидроксильных групп олигомера с изоцианатными группами МДИ изучали методом ИК-спектроскопии на примере ОАБ+DR1 по изменению интенсив-ности поглощения изоцианатной группы.

Установлено, что при комнатной температуре отверждение проходит не до конца: после 30 часов в образце остается 30% непрореагировавших изоцианатных групп, тогда как при температуре 120 °С реакция проходит полностью в течение 2.5 часов. Эти данные были в дальнейшем использованы при разработке эффективных протоколов ориентирования поли-мерных пленок.

Табл. 1. Физико-химические характеристики

Функционализированных эпоксиаминных олигомеров

Олигомер	Выход, %	Степень функционализации по ЯМР 1H спектру, % моль	лmax, нм	TC,°С (ДСК)	T10%,°С(ТГА)
ОАБ*	96.	–	–	98.4	120.0
ОАБ+Nфр	59.7	–	–	144.7	216.5
ОАБ+DR1**	83	29	392.3	149.1	249.7
ОАБ+DR1	79.4	70	488.0	148.0	234.0
ОАБ+ДФ	62	36	-	-	-
ОАБ+АзоДФ **	80	28	461.1	-	-
ОАБ+АзоДФ	83	60	460.9	149.4	-

  * – время реакции 24 часа, ** – двустадийный способ получения, Nфр – анилиновый фрагмент.

На основе синтезированных олигомеров методом наливки при вращении были изготов-лены полимерные пленки. Толщина пленок, определенная методом АСМ в прерывисто-контактном режиме, составляет 150-500 нм (табл. 2), шероховатость порядка 1%. На рис. 3 представлено АСМ изображение поверхности пленки.

Полинг полученных полимерных пленок проводили в поле коронного разряда. Протокол ориентирования разрабатывался с учетом ТС. Качество ориентирования контролировали методом УФ-спектроскопии по изменению интенсивностей поглощения пленки до и после электретирования [15]; величина параметра порядка, з, исследуемых пленок лежит в пределах от 0.15 до 0.60.

а)	б)
в)
Рис. 3. АСМ изображение для пленки ОАБ+DR1поверхности образца: 3D изображение поверхности образца (участок надреза пленки) (а); 2D изображение участка поверхности (б); шероховатость поверхности пленки (в)

Можно было ожидать, что в олигомере ОАБ+DR1, где хромофоры введены в боковую цепь, они обладают большей подвижностью при повышенных температурах, что позволит достичь более эффективного полинга и, как следствие, высоких значений НЛО коэффи-циентов. Однако, как видно из табл. 2, для олигомера ОАБ+DR1 коэффициент d33 имеет не слишком высокие значения по сравнению со случаем эпоксиаминных олигомеров, в которых электронодонорные группы хромофоров входят в состав несущей цепи [16].

Табл. 2. Характеристики полученных полимерных пленок

Пленка	Толщина пленки, нм	Тпол, °С	з	d33, пм/В
ОАБ+DR1	240	140	0.59	21.8
(ОАБ+DR1)+МДИ	540	150	0.20	35.9
ОАБ+АзоДФ	160	110	0.22	9.0
(ОАБ+АзоДФ)+МДИ	140	125	0.21	10.0

По-видимому, объяснением этого факта является то, что в последнем случае концент-рация хромофоров в полимере больше (41.2 % масс.), чем в случае ОАБ+DR1.

Что касается олигомеров ОАБ+АзоДФ, полученные данные свидетельствуют о необхо-димости тщательной разработки температурно-временного режима полинга в каждом конкретном случае; по-видимому, полинг проводился при температурах, недостаточно высо-ких для эффективного ориентирования хромофорных групп в дендритном фрагменте.

Работа в этом направлении будет продолжена.

Наряду с НЛО характеристиками линейных полимеров были получены соответствую-щие характеристики для сшитых систем.

Данные, представленные в таблице, демонстрируют, что сшитые полимеры характери-зуются более высокими значениями НЛО коэффициентов, чем линейные. Можно надеяться, что сшивка обеспечит не только высокие значения НЛО коэффициентов, но и обеспечит релаксационную стабильность НЛО отклика.

Заключение

Синтезированы реакционноспособные полиэфирполиолы на основе диглицидилового эфира бисфенола-А и пара-аминобензойной кислоты с азохромофорами различного строения: N-этил-N-(2-гидроксиэтил)-4-(4′-нитрофенилазо)анилином (DR1) или 3,5-бис[2-(N-этил-4-(4′-нитрофенилазо)анилино)-этокси]бензиловым спиртом (АзоДФ).

Была исследована эффективность двух синтетических подходов, которые могут быть использованы для введения азохромофорных фрагментов в боковую цепь: двустадийного и одностадийного.

Показано, что последний подход, который состоит в непосредственном введении азохромофора в состав олигомера, является предпочтительным, поскольку позволяет повы-сить степень функционализации олигомера, что приводит к увеличению в нем концентрации хромофорных групп.

Структура олигомеров подтверждена физико-химическими методами исследования. На основе синтезированных олигомеров получены сетчатые полимеры; в качестве сшивающего агента использован метилендифенилизоцианат.

Методом наливки при вращении были изготовлены тонкие пленки и проведен их полинг в поле коронного разряда. Методом генерации второй гармоники измерены нелинейно-опти-ческие коэффициенты синтезированных материалов.

Выводы

Введение азохромофоров в боковую цепь эпоксиаминного олигомера на основе дигли-цидилового эфира бисфенола-А и пара-аминобензойной кислоты двустадийным и одно-стадийным способами показало преимущество последнего. Использование второго под-хода позволило повысить степень функционализации олигомера, то есть увеличить концентрацию хромофорных групп.
Измерены квадратичные нелинейно-оптические (НЛО) коэффициенты полимерных пленок, изготовленных из линейных эпоксиаминных олигомеров с хромофором – N-этил-N-(2-гидроксиэтил)-4-(4-нитрофенилазо)анилином и сетчатых полимеров на их основе. Установ-лено, что НЛО коэффициенты для сетчатых полимеров почти в 1.5 раза превышают показатели для материалов, полученных на основе линейных олигомеров.

Благодарности

Авторы благодарят Российский Фонд Фундаментальных Исследований за финансовую поддержку работы (проект № 11-03-00959-а).
