Круговая многофункциональная солнечноэнергетическая установка (КМСЭУ)
Предназначена для получения электрической энергии, необходимой для обеспечения горячего водоснабжения и естественного освещения помещений различного назначения на основе солнечной энергии.
Область применения – в качестве единого источника электроэнергии, тепла и естественного освещения различных объектов.
Техническая характеристика:
Температура теплоносителя, 0С - 70
Напряженность сети, В - 220
Частота, Гц - 50

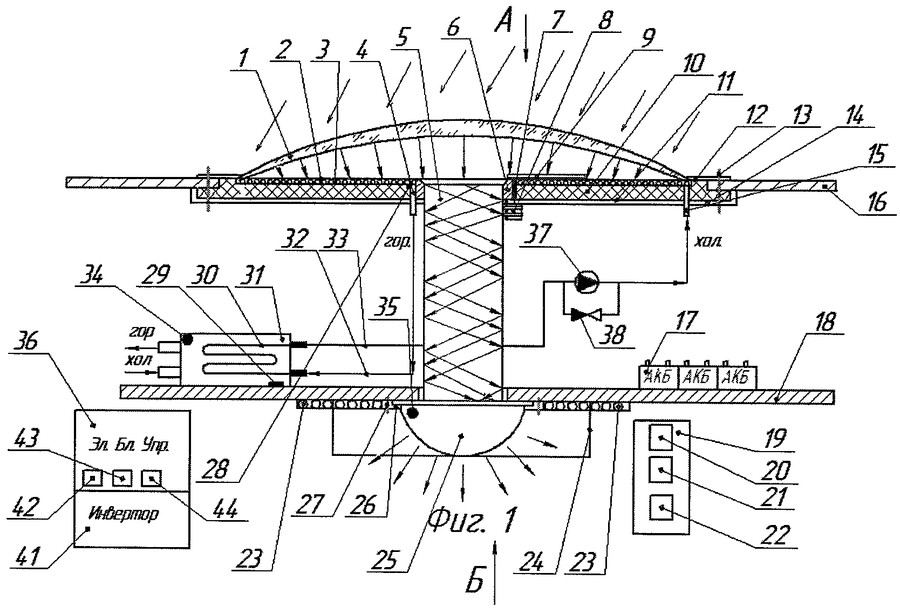

КМСЭУ содержит: оптически активный прозрачный купол, представляющий собой двояковыпуклую круговую линзу; тандемную фотоэлектрическую панель (ФЭП) 2 на медной подложке, под которой проходят шестигранные медные трубопроводы для теплоносящей жидкости, изготовленной на основе этиленгликоля; круглую плоскую горизонтальную заслонку 9 полой световодной трубы; полую световодную трубу 5; рассеиватель солнечного света 25; микродвигатель круглой плоской горизонтальной заслонки; круговую светодиодную лампу 23; светоотражающий экран; аккумуляторные батареи (АКБ) 17; датчики света и температуры; электронный блок управления 36; цифровые приборы визуального наблюдения за электрической энергией и температурой 42, 43, 44; пульт управления 19; бак-аккумулятор 31; теплообменник 30; циркуляционный насос 37; обратный клапан 38; трубопроводы для теплоносящей жидкости, инвертор 41.
КМСЭУ функционирует следующим образом: солнечное излучение собирается и концентрируется круговой двояковыпуклой линзой оптически активного купола 1, одновременно концентрированное солнечное излучение попадает на тандемную ФЭП и в полую световодную трубу. Солнечная энергия в виде излучения, попадая на тандемную ФЭП, инициирует выработку электроэнергии, которая идет на освещение помещений с помощью КСДЛ и (или) аккумулируется в АКБ с целью дальнейшего использования для освещения помещений в пасмурное и (или) вечернее время суток, а также для подогрева воды в необходимых случаях в баке-аккумуляторе с помощью ТЭН-а 29. Большая часть солнечной энергии, которая не используется для выработки электроэнергии тандемной ФЭП, идет на подогрев теплоносящей жидкости, выполненной на основе этиленгликоля, что позволяет ее использовать при низких температурах окружающего воздуха. Сконцентрированное круговой двояковыпуклой линзой с оптически активным куполом 1 солнечное излучение попадает в полую световодную трубу и, отражаясь от ее внутренней зеркальной поверхности через рассеиватель, проникает вовнутрь помещения, обеспечивая естественное освещение, при этом санируется освещаемая среда и обеспечиваются комфортные условия труда работников. С помощью инвертора в сети создается традиционное переменного напряжение 220 В 50 Гц.
Преимущество - максимальное использование энергии Солнца в единой конструкции, предназначенной для одновременной выработки электрической энергии, обеспечения горячего водоснабжения и естественного освещения помещений различного назначения в дневное и вечернее время.
Внедрение КМСЭУ позволяет экономить традиционные энергоресурсы до 100%, улучшить экологическую обстановку.
