  Цель разработки  снижение энергозатрат на создание оптимального температурно-влажностного режима в животноводческом помещении.  Мокрый однозонный электрофильтр состоит  из металлического корпуса, в котором расположена система коронирующих электродов, бака с жидкостью, размещенного в нижней части корпуса, снабженного сливным клапаном, и изоляционной плиты, дополнен системой осадительных электродов, выполненных в виде металлических дисков, установленных на валу, вращающемся с помощью электродвигателя со скоростью, не допускающей возникновения «обратной короны»  Явление «обратной короны» возникает при пробивании корки плохо проводящего вещества, осевшего на осадительном электроде. Благодаря разнице потенциалов между обращенной к коронирующему электроду поверхностью плохо проводящего слоя и осадительным электродом в канале возникает разряд, и канал действует, как острие. Около канала-острия возникает коронирующий слой, из которого положительные ионы поступают во внешнюю область коронного разряда, и униполярность внешней области нарушается, что приводит к ухудшению очистки газа. В качестве коронирующих электродов применены игольчатые коронирующие электроды, прикрепленные к изоляционной плите, которые позволяют создать устойчивый коронный разряд с распределенным зарядом и уменьшить в очищенном воздухе концентрацию озона, который при больших концентрациях может негативно сказаться на здоровье животных и обслуживающего персонала. Глубина погружения дисков в жидкость составляет 0,45-0,5 от диаметра диска. При погружении дисков на глубину менее 0,45 от диаметра диска произойдет уменьшение смачиваемой площади осадительного электрода, приводящее к снижению эффективности данного электрофильтра, а погружение дисков на глубину более 0,5 от диаметра диска приведет к уменьшению активной площади осадительного электрода, что также приводит к ухудшению эффективности электрофильтра. Кроме того, верхняя часть осадительных электродов с целью фиксации углубляется в изоляционную плиту на величину 0,05-0,1 от радиуса осадительных электродов. При углублении на величину менее данного диапазона фиксация осадительных электродов с помощью изоляционной плиты будет недостаточной, а углубление на величину более данного диапазона приведет к уменьшению активной площади осадительного электрода, что приводит к ухудшению эффективности данного электрофильтра.

  Энергосберегающий мокрый однозонный электрофильтр

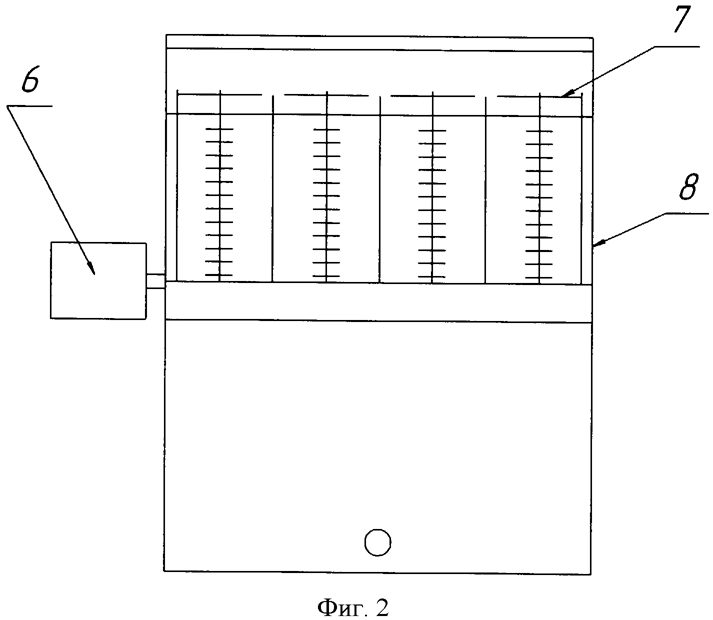

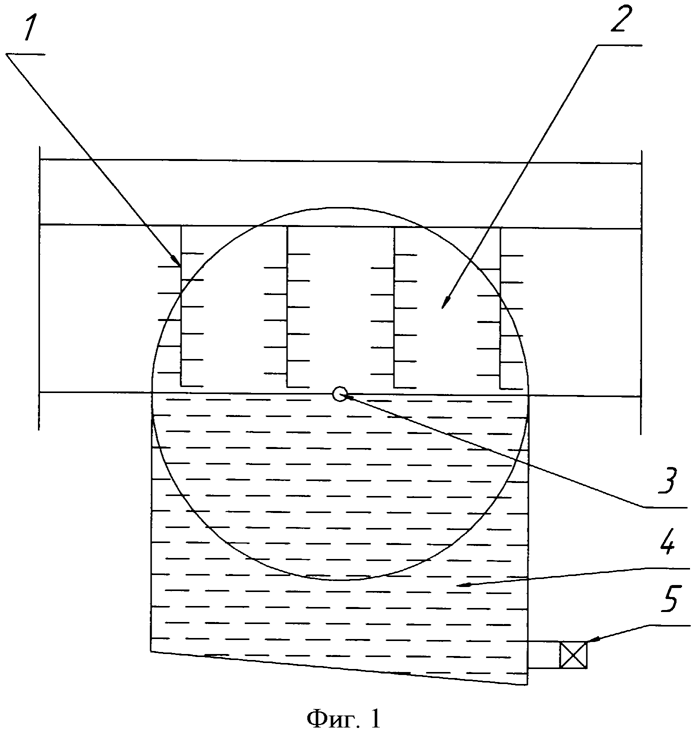

На фиг.1 изображена конструкция мокрого однозонного электрофильтра (вид сбоку), на фиг.2 - вид спереди электрофильтра, состоящего из корпуса, включающего верхнюю часть 8 и нижнюю часть (бак) 4, системы коронирующих электродов 1, прикрепленных к изоляционной плите 7, системы осадительных электродов 2, установленных на валу 3 электродвигателя с редуктором 6, и сливного клапана 5. Устройство работает следующим образом. В основу действия данного электрофильтра положен коронный разряд. Очищаемый воздух, проходя между коронирующими 1 и осадительными 2 электродами, расположенными в верхней части корпуса 8, попадает в поле коронного разряда, во внешней области которого присутствуют отрицательные ионы, которые создают в межэлектродном пространстве униполярный объемный заряд. Если во внешней области коронного разряда, занимающей преобладающую часть межэлектродного пространства, находятся твердые или жидкие частицы, то ионы из объемного заряда, осаждаясь на поверхности этих частиц, сообщают им избыточный электрический заряд, то есть происходит зарядка частиц. Далее под действием сил электрического поля заряженные частицы движутся в направлении, перпендикулярном потоку, и осаждаются на осадительных электродах 2, вследствие чего из очищаемого воздуха удаляются частицы пыли и микроорганизмы, которые могут стать причиной заболеваний животных. В свою очередь, озон, образующийся при коронном разряде, окисляет вредно действующие газовые компоненты, а некоторые из них поглощаются жидкостью, смачивающей осадительные электроды 2, которые, вращаясь на валу 3 электродвигателя с редуктором 6, проходят через нижнюю часть 4 электрофильтра, где находится жидкость. В свою очередь, для интенсификации процесса поглощения промывочный раствор может быть обогащен специально подобранными химическими веществами. Далее, очищенный от пыли, микроорганизмов и вредных компонентов воздух подается в животноводческое помещение. Применение данного мокрого электрофильтра приводит к снижению энергозатрат на создание оптимального температурно-влажностного режима в животноводческом помещении за счет высокоэффективной очистки рециркуляционного воздуха от пыли, микроорганизмов и вредных газовых составляющих. Использование фильтра позволяет снизить расхож эл. энергии на 30%.
