ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
(сборник)
К-5-20

МОНТАЖ ПРОВОДОВ И ГРОЗОЗАЩИТНЫХ ТРОСОВ
ВЛ 500 кВ В ГОРНЫХ УСЛОВИЯХ

РАЗДЕЛ 2

НАТЯГИВАНИЕ И КРЕПЛЕНИЕ ПРОВОДОВ И ГРОЗОЗАЩИТНЫХ ТРОСОВ НА АНКЕРНЫХ ОПОРАХ (ТТК)

РАЗРАБОТАНЫ Отделом организации и механизации строительства линий электропередачи (ЭМ-20) института "ОРГЭНЕРГОСТРОЙ"

СОСТАВИТЕЛИ: , ,

Карты разработаны в 1979 году, утверждены ГПТУ по строительству Минэнерго СССР, протокол N 391 от 12.12.79

Сборник технологических карт на монтаж проводов и грозозащитных тросов в горных условиях разработан применительно к ВЛ 500 кВ, сооружаемым на стальных опорах (промежуточных с оттяжками ПБ и анкерно-угловых трехстоечных свободностоящих У, УГ) при подъеме сталеалюминиевых проводов сечением 400-500 мм по три в фазе.

СОДЕРЖАНИЕ

Раздел 1. Раскатка проводов и грозозащитных тросов

Раздел 2. Натягивание и крепление проводов и грозозащитных тросов на анкерных опорах

Раздел 3. Перекладка проводов и грозозащитных тросов и установка дистанционных распорок

ОБЩАЯ ЧАСТЬ

1.1. Раздел 2 сборника К-5-20 состоит из четырех технологических карт К-5-20-5, К-5-20-6, К-5-20-7, К-5-20-8 на натягивание и крепление на анкерных опорах проводов и грозозащитных тросов ВЛ 500 кВ в горных условиях.

1.2. Технологические карты разработаны применительно к ВЛ 500 кВ, сооружаемым на стальных опорах - промежуточных с оттяжками (ПБ) и анкерно-угловых трехстоечных свободностоящих (У, УГ) при подвеске сталеалюминиевых проводов сечением 400-500 мм по три в фазе.

1.3. Выбор способа визирования зависит от рельефа трассы. Основным вариантом является визирование без подъема на анкерную опору согласно карте К-5-20-5 для грозозащитных тросов и К-5-20-7 для проводов.

Если по местным условиям применяется визирование с подъемом на анкерную опору, го следует руководствоваться картами К-5-20-6 для грозозащитных тросов и К-5-20-8 для проводов.

1.4. В длинных анкерных пролетах с промежуточными опорами при больших продольных уклонах профиля рекомендуется вести монтаж короткими участками, в пределах каждого из которых скатывание проводов по раскаточным роликам не искажает проектных стрел провеса. В пределах короткого участка монтаж вести по картам настоящего раздела.

1.5. Натягивание и подъем на анкерные опоры выполняет специализированное звено из состава комплексной бригады по монтажу проводов и грозозащитных тросов.

1.6. При привязке карт к объекту необходимо в зависимости от конкретных условий строительства уточнить технологическую последовательность и объем работ, потребность в трудовых и материально-технических ресурсах.

1.7. До начала работ по натягиванию должна быть закончена раскатка проводов и грозозащитных тросов согласно картам 1 раздела настоящего сборника, а также выполнена сборка арматуры и изоляторов в натяжные гирлянды.

1.8. Общая технологическая последовательность основных работ:

а) с одной стороны монтируемого пролета обрезать раскатанные провода (тросы), напрессовать натяжные зажимы и поднять свободные гирлянды с проводами (тросами) на анкерную опору (рис.2-1);

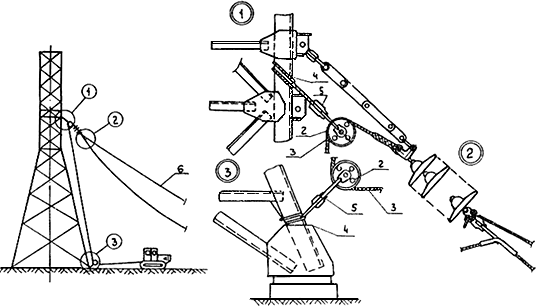

Рис.2-1. Подъем свободной гирлянды на анкерно-угловую опору

1 - Трактор Т-100м; 2 - Блок монтажный Q=7,5 тс; 3 - Трос такелажный 17,0 мм, =100 м; 4 - Строп универсальный 17,0 мм, =1,5 м; 5 - Скоба СК-16-1А; 6 - Капроновый канат (для оттяжки).

б) натянуть провода (тросы) с помощью тракторов и произвести визирование согласно картам настоящего раздела с нанесением отметок в местах установки натяжных зажимов;

в) обрезать провода (тросы), напрессовать натяжные зажимы и поднять натяжную гирлянду на вторую анкерную опору (рис.2-2 и 2-3);

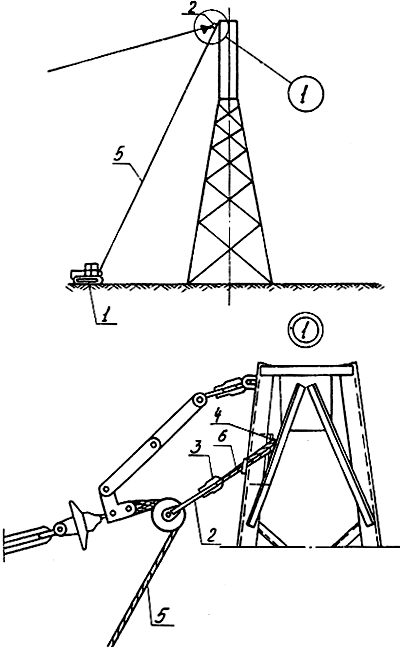

Рис.2-2. Подъем гирлянды троса на анкерную опору

1 - Трактор Т-100м; 2 - Монтажный блок Q=7,5 тс; 3 - Скоба СК-16-1А; 4 - Деревянная подкладка; 5 - Такелажный трос 17,0 мм =100 м; 6 - Универсальный строп 17,0 мм, =1,5 м

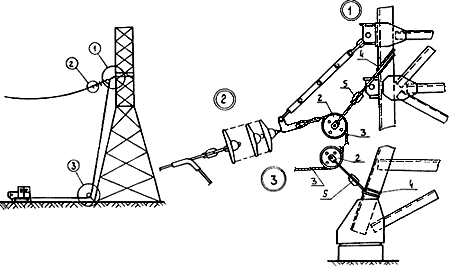

Рис.2-3. Подъем натяжной гирлянды на анкерно-угловую опору

1 - Трактор Т-100м; 2 - Блок монтажный Q=7,5 тс; 3 - Трос такелажный 19,5 мм, =100 м; 4 - Строп универсальный 17,0 мм, =1,5 м; 5 - Скоба СК-16-1А; 6 - Капроновый канат.

1.9. Опрессовка натяжных зажимов выполняется моторным прессом в соответствии с типовыми технологическими картами К-У-19.

1.10. При натягивании и подъеме на анкерные опоры проводов и грозозащитных тросов необходимо строго соблюдать правила техники безопасности, изложенные в основных нормативных документах (см. приложение I), а также выделенные в п.1-10 "Общей части" I раздела. Особое внимание следует обратить на следующие требования:

- при использовании местных предметов (валунов, скалы и т. п.) в качестве якорей для анкерровки проводов и тросов, необходимо предварительно проверить их надежность приложением пробной нагрузки, составляющей не менее 125% от расчетной;

- применяемые динамометры должны быть протарированы и в процессе работы проходить регулярную проверку;

- при нятягивании проводов в пролете следует выставлять дежурных и обозначать опасные зоны четкими надписями на языках русском и коренного населения.

1.11. Стрелы провеса, регулировка и габариты должны удовлетворять действующим допускам согласно СНиП III-33-76 (рис.2-4).

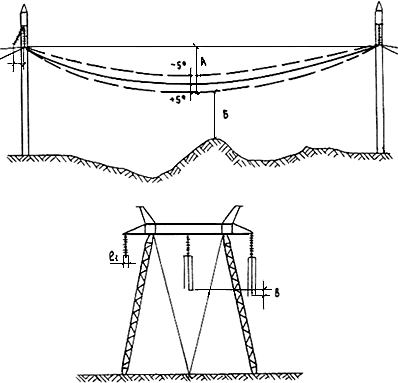

Рис.2-4. Нормы и допуски на монтаж проводов

- величина стрелы провеса согласно проекту ±5% (при соблюдении габаритов);

- наименьшее допускаемое расстояние от проводов ВЛ до поверхности земли;

- разрегулировка различных фаз относительна друг друга (должна быть не более 10% проектной величины стрелы провеса

);

- разрегулировка проводов в расщепленной фазе (должна быть на более 20% расстояния между отдельными проводами фазы

);

- отклонение поддерживающих гирлянд вдоль ВЛ от вертикали не должно превышать 200 мм.

К-5-20-5

НАТЯГИВАНИЕ ГРОЗОЗАЩИТНЫХ ТРОСОВ БЕЗ ПОДЪЕМА НА АНКЕРНУЮ ОПОРУ ПРИ ВИЗИРОВАНИИ (ТТК)

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-5-20-5 является руководством по натягиванию грозозащитных тросов в горных условиях, когда рельеф местности не препятствует визированию без подъема на анкерную опору.

1.2. В состав работ, рассматриваемых картой, входят:

- натягивание раскатанных тросов до проектных стрел провеса или усилий;

- нанесение отметок на тросах в местах установки натяжных зажимов;

- подъем тросов на анкерные опоры.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАБОТ

2.1. До натягивания тросов должны быть выполнены работы, предусмотренные п.1-6 "Общей части" настоящего раздела, а также следующие подготовительные операции:

а) спроектированы на землю при помощи теодолита или отвеса и закреплены вешками точки крепления грозозащитных тросов на анкерной опоре, у которой производится натягивание (рис.2-5);

Рис.2-5. Проектирование точки крепления грозозащитных тросов на землю

1 - Теодолит; 2 - Отвес; 3 - Вешка

б) определены по монтажным таблицам тяжение и стрелы провеса, соответствующие температуре воздуха на время монтажа;

в) установлены на промежуточных опорах рейки в пролете, выбранном для визирования по стрелам провеса.

2.2. Натягивание тросов производится звеном рабочих с помощью трактора Т-100М, снабженного лебедкой А-8.

2.3. Общая технологическая последовательность основных работ принимается согласно п.1.7 "Общей части"настоящего раздела, с соблюдением порядка визирования, изложенного ниже.
