РОССИЙСКАЯ ФЕДЕРАЦИЯ | (19) | RU | (11) | 2415376 | (13) | C1 |
(51) МПК F42C13/00 (2006.01) | ||||||
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ |
(21), (22) Заявка: 2009145683/03, 09.12.2009 (24) Дата начала отсчета срока действия патента: Приоритет(ы): (22) Дата подачи заявки: 09.12.2009 (45) Опубликовано: 27.03.2011 (56) Список документов, цитированных в отчете о Адрес для переписки: | (72) Автор(ы): (73) Патентообладатель(и): |
(54) ЕМКОСТНЫЙ ДАТЧИК ЦЕЛИ ДЛЯ ВЗРЫВАТЕЛЯ
(57) Реферат:

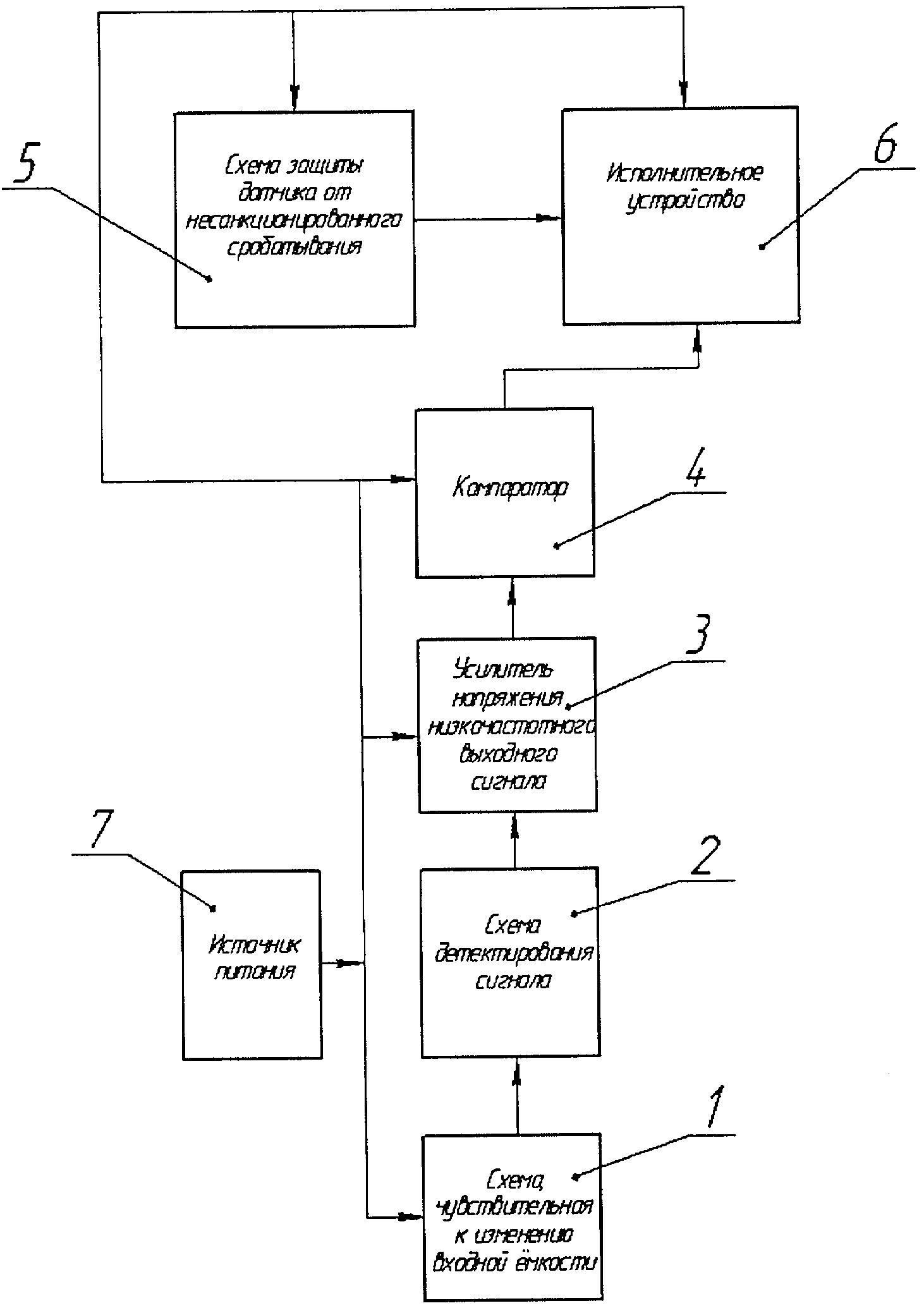

Изобретение относится к конструкции емкостных датчиков цели, используемых во взрывателях боеприпасов, реагирующих на сближение и контакт с внешними телами. Технический результат - расширение функциональных возможностей, повышение помехозащищенности и устойчивости устройства. Датчик включает источник питания, схему защиты от несанкционированного срабатывания, соединенную с источником питания и содержащую RC-цепочку, два изолированных электрода, которые вместе с генератором прямоугольных импульсов с постоянной амплитудой и изменяющейся в зависимости от величины емкости между электродами частотой входят в схему, чувствительную к изменению емкости между электродами, которая соединена со схемой детектирования выходящего с импульсного генератора сигнала, последняя соединена с компаратором. При этом компаратор, в свою очередь, соединен с исполнительным устройством, а в схему детектирования сигнала включен частотный детектор, выход которого подключен к компаратору через усилитель напряжения низкочастотного выходного сигнала, в состав которого входит узкополосный фильтр. При этом исполнительное устройство соединено со схемой защиты от несанкционированного срабатывания, в которой RC-цепочка выполнена в виде интегрирующего звена и в которую входит, по крайней мере, один блокирующий транзисторный ключ. 1 ил.
Изобретение относится к конструкции емкостных датчиков цели, используемых во взрывателях боеприпасов, реагирующих на сближение и контакт с внешними телами, а конкретно к конструкции датчиков, имеющих два изолированных электрода, образующих входную емкость.
